直齿圆柱传动齿轮结构设计

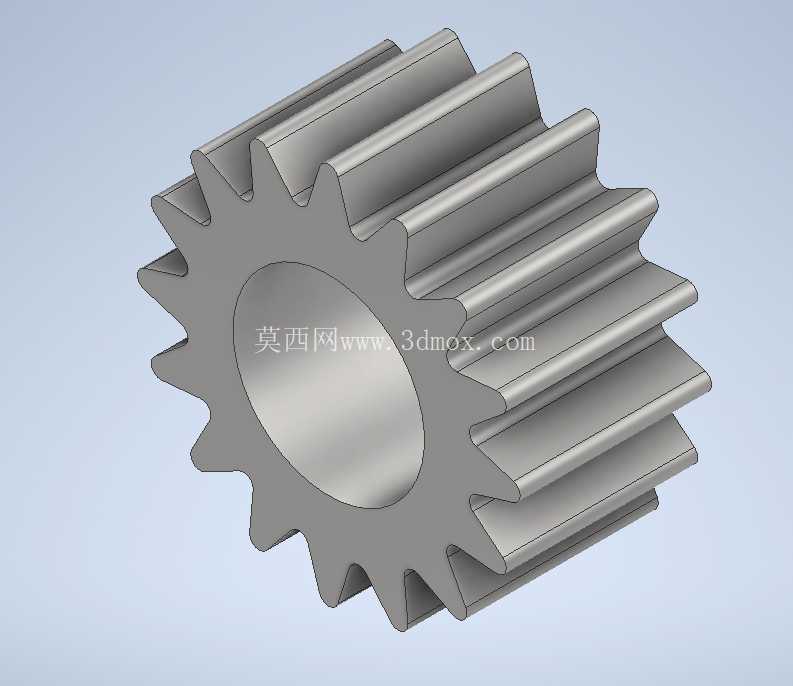

　　在常规机械传动系统的布局中，这类直齿圆柱齿轮是平行轴传动场景下应用最广泛的基础零件，常见于中小型减速机的输入输出级、轻工设备的动力传递链路、输送线的驱动辊组传动端，也会作为机床进给机构、小型农机传动箱的配套传动件使用。不同于斜齿齿轮的轴向分力问题，直齿结构在安装时不需要额外考虑轴向承载的补偿设计，装配调试的门槛更低，对支撑轴承的选型要求也更宽松，适合中低速、载荷平稳的传动工况。从结构设计逻辑来看，这个齿轮采用了实心辐板式的基础结构，中心设置等直径通孔用于和传动轴配合，孔壁没有额外的键槽结构展示，实际应用中可根据传递扭矩的大小选择平键连接、过盈配合或者花键连接的装配方式，轮齿部分采用标准渐开线齿形，齿顶做了微小的倒角处理，

　　避免装配过程中齿端磕碰产生毛刺影响啮合精度，也能减少齿轮啮合初期的接触冲击。齿宽的设计参考了同模数常规传动齿轮的比例，没有做额外的减重孔或者轮毂凸台，属于结构最简化的通用传动齿轮，适合小载荷、安装空间紧凑的传动场景，安装时需要保证两配对齿轮的轴线平行度控制在允许公差范围内，齿侧间隙根据工况温度、润滑方式调整到合理区间，避免卡滞或者回程间隙过大的问题。这类齿轮的加工通常采用滚齿或者插齿工艺，精度等级可根据传动需求选择7到9级，常规工况下采用45号钢调质处理即可满足强度要求，高速重载场景可更换为20CrMnTi渗碳淬火提升齿面硬度。设计建模过程中，齿形的绘制需要严格按照渐开线生成逻辑，保证齿距、齿厚、齿顶高、

　　齿根高的参数符合对应模数的标准值，中心孔的同轴度、齿圈的径向跳动公差需要在建模阶段就明确标注，为后续加工和检测提供基准。实际选型替换时，需要核对模数、齿数、齿宽、中心孔直径这几个核心安装参数，只要参数匹配即可直接替换同规格的损坏零件，不需要改动周边的安装结构，通用性较强。在传动系统布局时，这类齿轮通常和同模数的另一齿轮配对使用，传动比由两齿轮的齿数比决定，可根据输入转速和目标输出转速调整齿数搭配，润滑方式根据转速选择脂润滑或者油浴润滑，日常维护只需要定期检查齿面磨损情况、补充润滑脂即可，维护成本较低。
