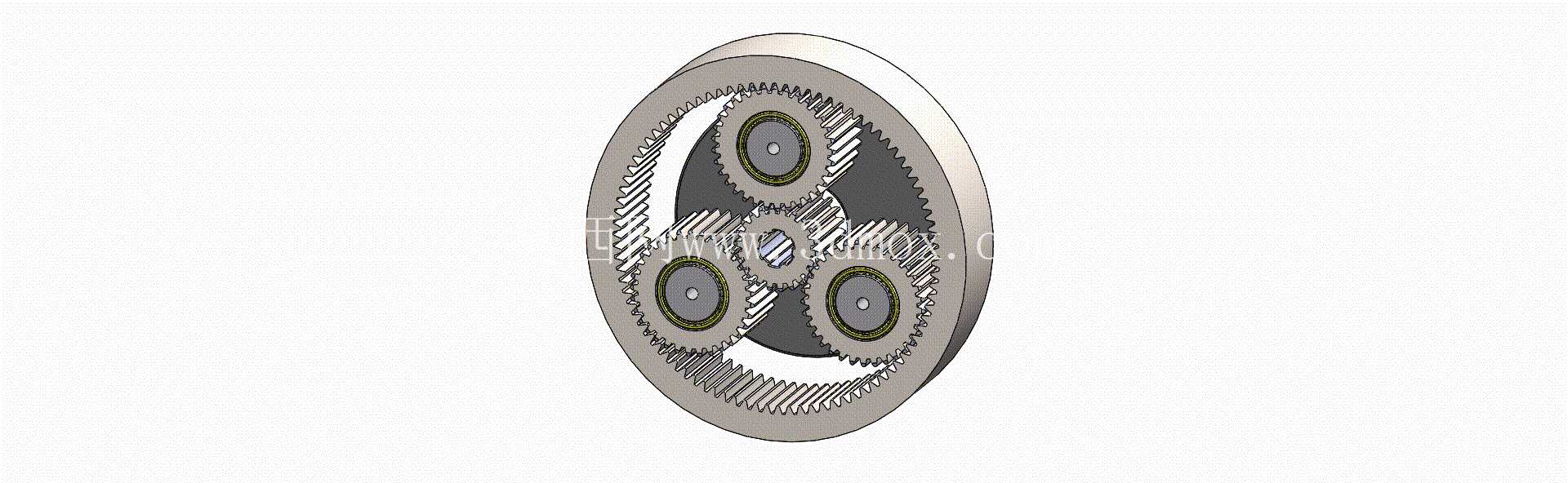

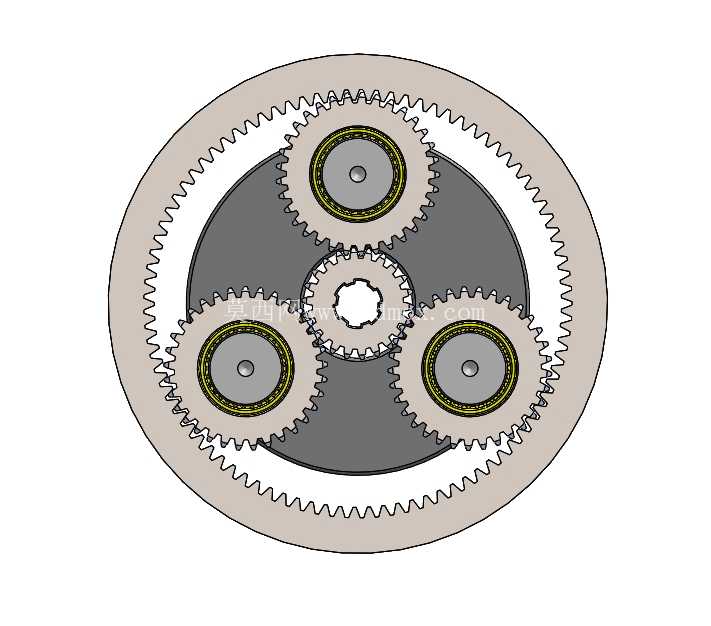

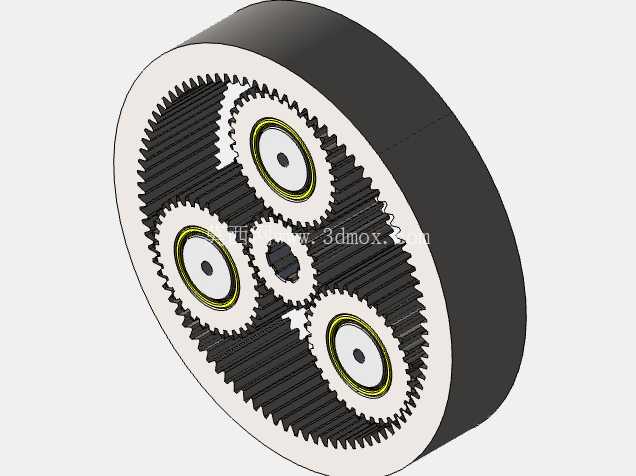

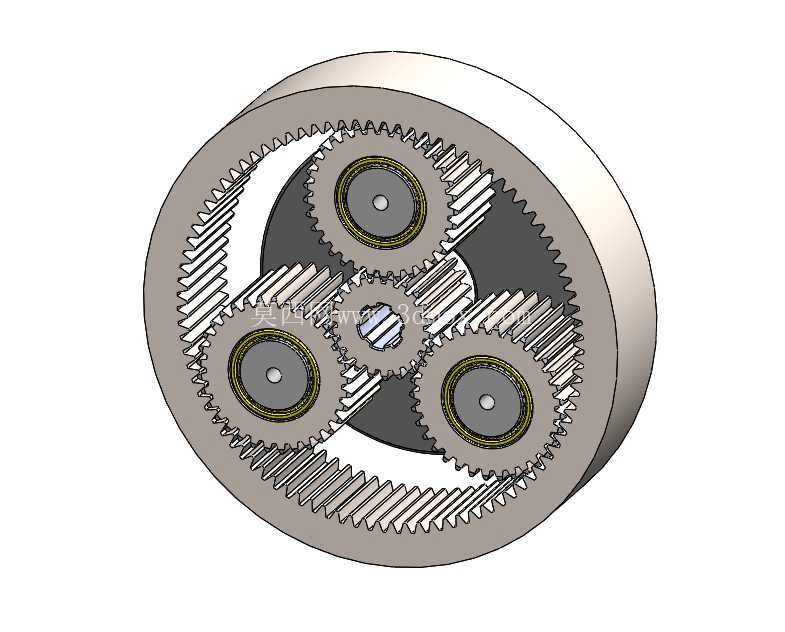

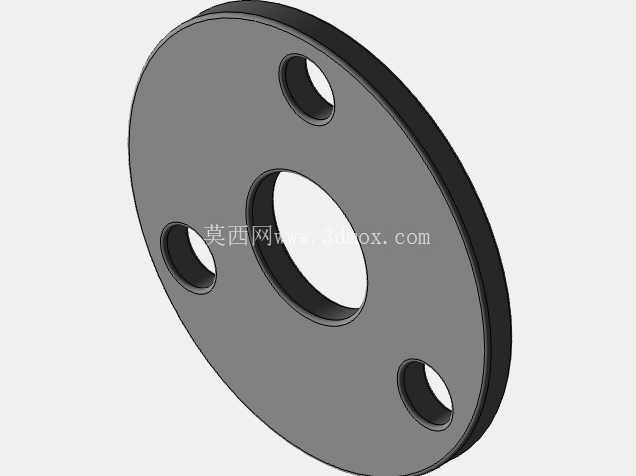

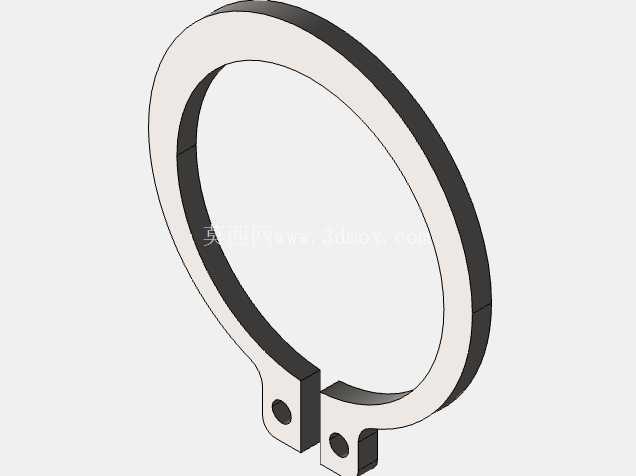

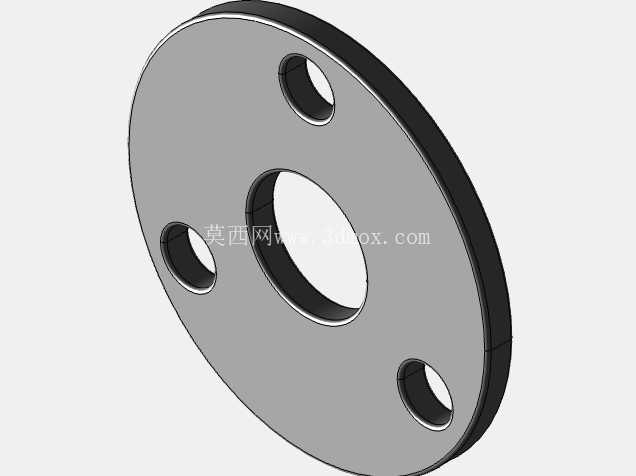

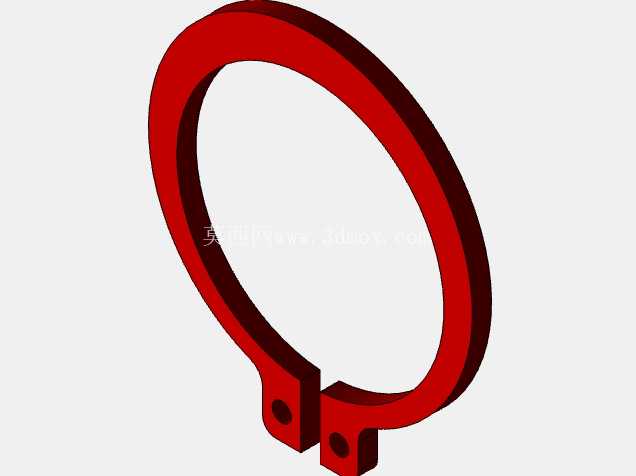

这套单级行星齿轮传动结构,是紧凑空间内实现大减速比动力传递的典型方案,在中小功率传动场景中应用极广,常见于伺服传动末端、小型输送设备驱动单元、精密回转工作台的动力输入端,也可集成在小型电动执行器、新能源车辆辅助驱动模块中,替代传统平行轴齿轮组来压缩安装空间。整套结构采用NGW型行星轮系布局,内齿圈作为固定构件时,太阳轮输入、行星架输出的传动路径可实现3-10区间的单级减速比,相比同减速比的定轴轮系,径向尺寸能缩减40%以上,同时多行星轮均布的结构可将输入载荷分流到3组啮合副上,单齿承受的接触应力大幅降低,同等模数下承载能力比平行轴结构提升60%左右,运转时的啮合冲击也更小,传动平稳性更优。设计阶段首先要匹配安装边界的约束条件,

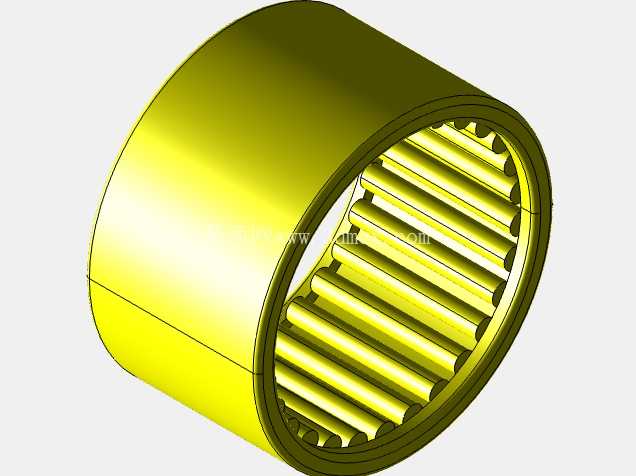

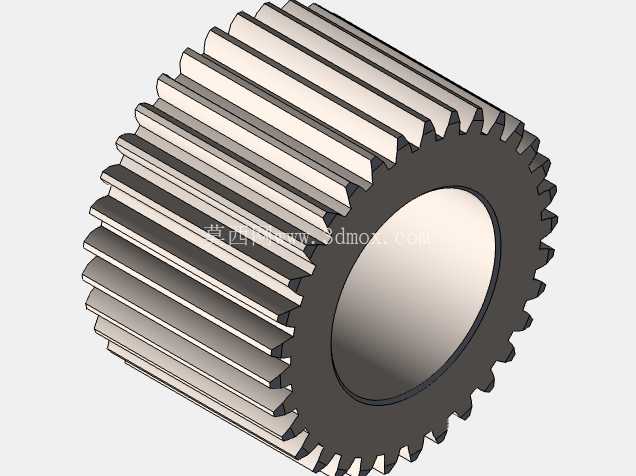

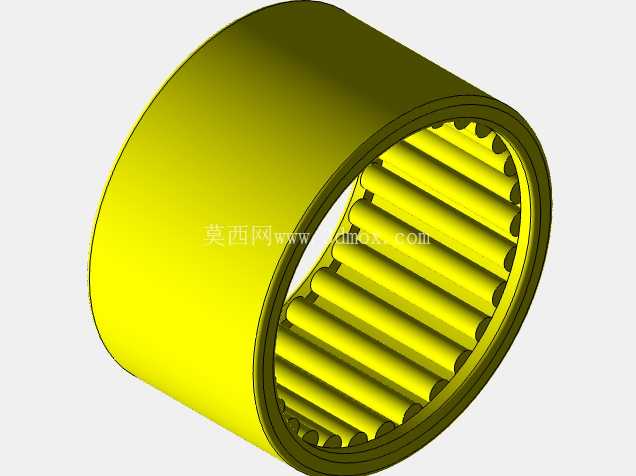

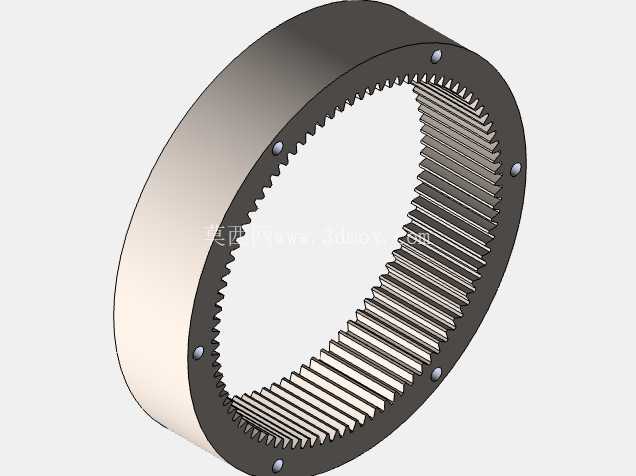

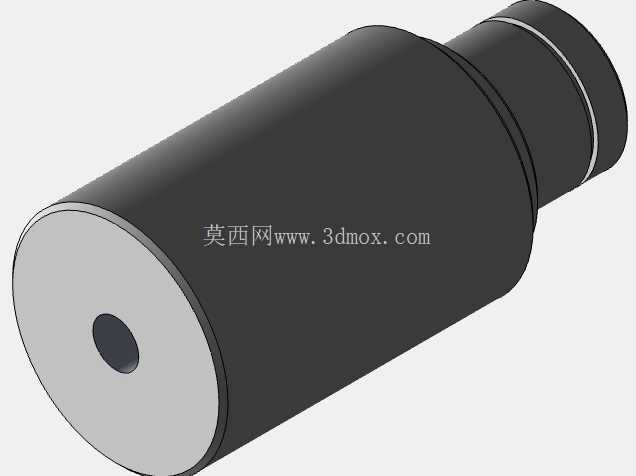

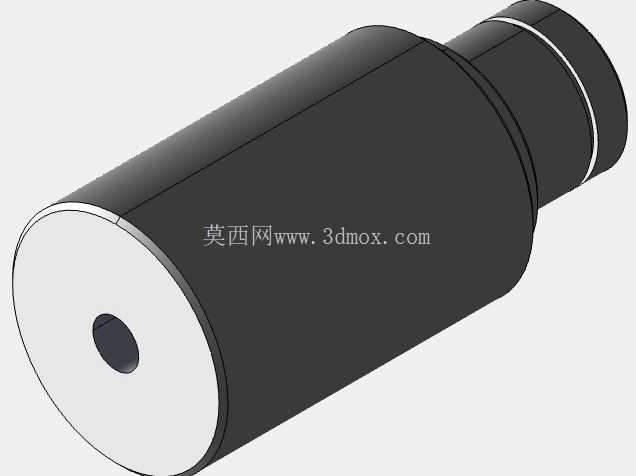

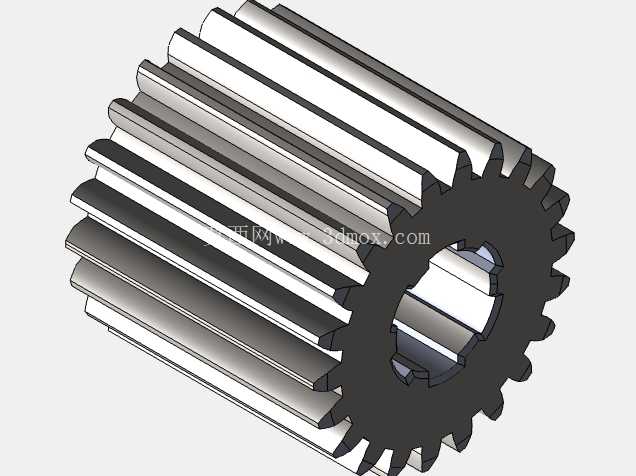

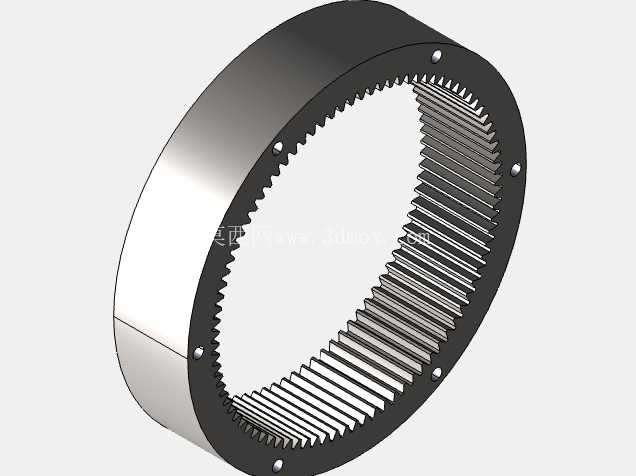

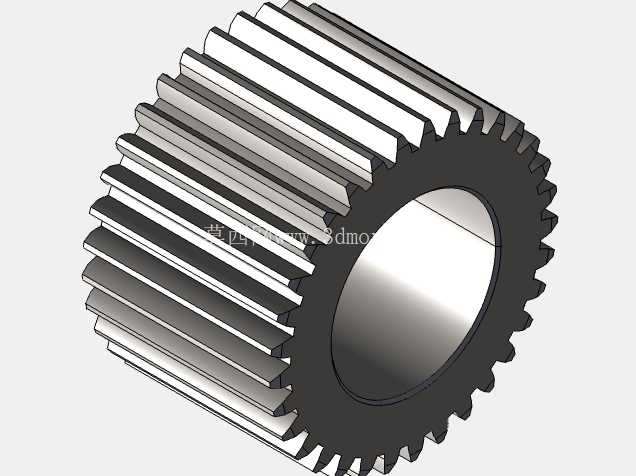

内齿圈的外径是整个结构的最大径向尺寸,需要和安装腔体的内径预留0.02-0.05mm的配合间隙,同时要兼顾行星轮的数量选择,3个行星轮的均布方案是兼顾加工成本与承载能力的最优选择,均布的行星轮可抵消径向啮合分力,降低输入输出轴的支撑轴承负载。行星轮通过滚针轴承安装在行星架的销轴上,销轴与行星架的连接采用过盈配合加定位销的防转结构,避免长时间正反转切换时销轴出现松脱。太阳轮采用浮动式设计,不额外增加径向支撑,依靠三个行星轮的啮合作用力自动找正中心,可补偿加工与装配带来的同轴度误差,降低齿面偏载风险。内齿圈的齿宽比行星轮齿宽大1-2mm,预留轴向窜动的余量,避免装配时轴向定位误差导致的啮合长度不足。

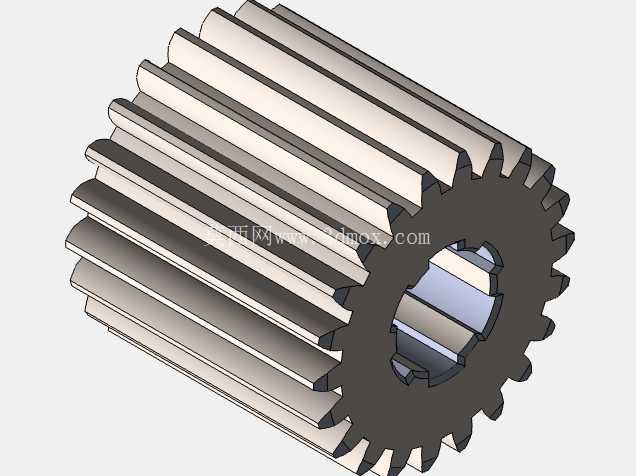

行星架的输出端采用标准孔配合键槽的连接形式,可直接对接负载轴,输入端太阳轮的内孔可适配不同规格的电机轴,通过顶丝或者键连接实现动力输入。整个轮系的齿形采用渐开线直齿设计,加工难度低,装配时不需要调整轴向错位,维护更换配件的成本更低,齿侧间隙按照精密传动级别的要求控制在0.01-0.03mm区间,既可以补偿热膨胀带来的尺寸变化,也能保证正反转切换时的回程误差控制在较小范围。在实际选型适配时,可根据输入转速、额定输出扭矩的需求调整模数与齿宽参数,这套结构的三维模型完整还原了各构件的装配关系,可直接用于干涉检查、运动仿真验证,也能作为衍生设计的基础模板,调整齿数配比即可适配不同的减速比需求,适配不同的安装空间。
