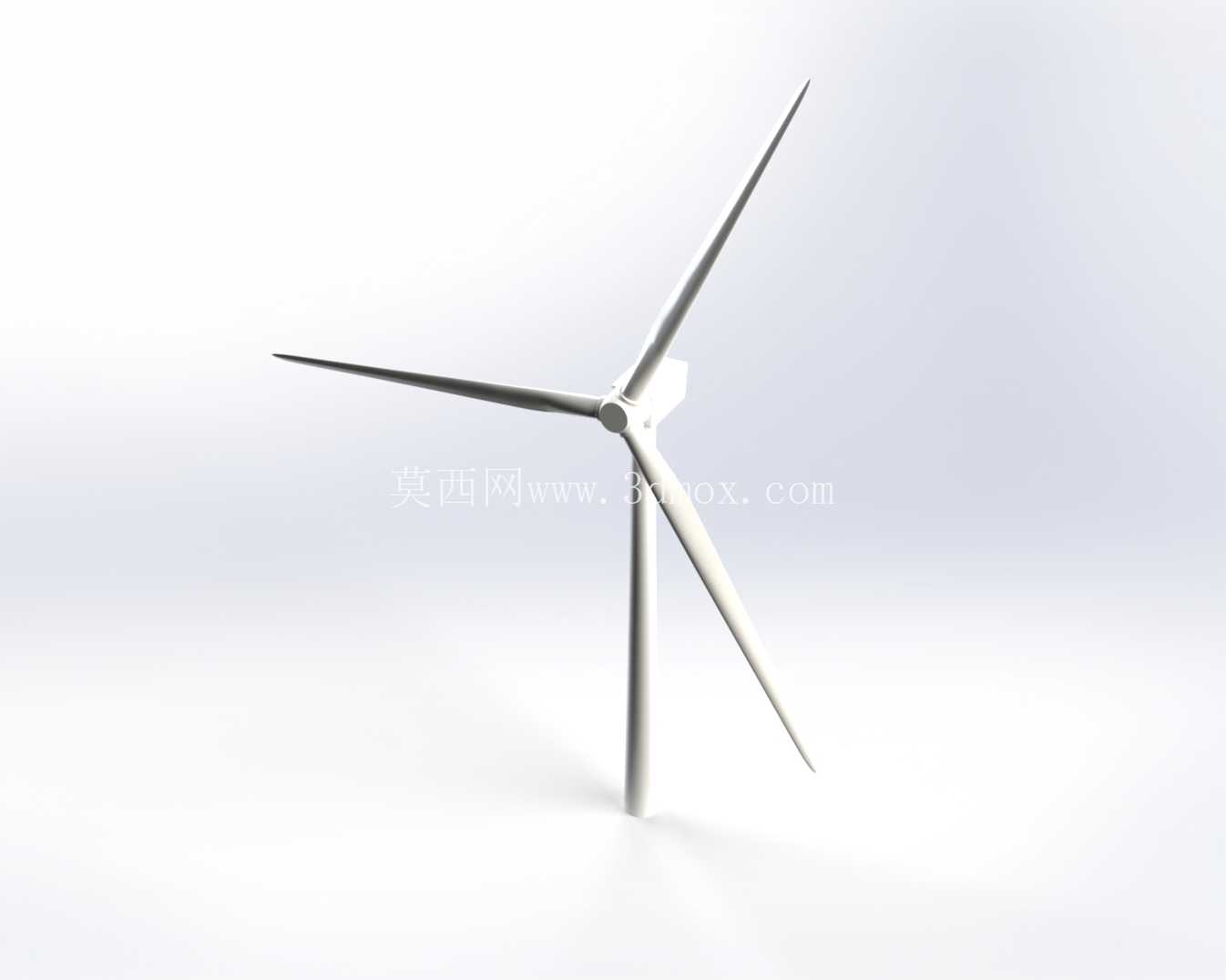

NREL5MW浮塔式海上风力发电机组结构

　　海上风电开发走向深远海的进程中，固定式基础的建造成本、施工难度随水深增加呈指数级上升，浮式风电装备成为突破水深限制、获取远海优质风资源的核心载体，这款浮塔式5MW级风电机组结构，正是面向中等水深海域风电开发场景搭建的高精度三维设计载体，可支撑浮式风电方案论证、结构耦合仿真、载荷校核等全流程设计工作。

　　从实际用途来看，该结构可覆盖近海到深远海的风电场部署需求，浮塔基础通过系泊系统锚定在海床，无需像固定式单桩、导管架基础那样打入海床数十米，适配水深范围从几十米到上百米的海域，能避开近岸航运通道、生态敏感区，充分利用远海风速更稳定、湍流强度更低的风资源优势，机组额定出力达到5MW级别，单台机组年发电量可覆盖数万户普通家庭的用电需求，是当前浮式风电商业化推进阶段的主流参考机型。

　　产品功能特性上，整套结构完整还原了风轮、机舱、塔架、浮式基础的耦合连接关系，三叶片水平轴风轮采用气动优化翼型，在额定风速下可保持稳定的尖速比运行，叶片的变桨驱动结构、机舱内的传动链布局都按照实机参数还原，可直接用于开展不同海况下的气动-水动-伺服-结构全耦合仿真，验证极端风浪下的结构强度、系泊系统拉力、机组运行稳定性。浮塔基础采用半潜式构型设计，通过多立柱搭配压载舱的布局，大幅降低结构重心，提升波浪作用下的稳性，即使在百年一遇的极端波况下，也能将塔架倾斜角度控制在机组允许的运行范围内，避免触发安全停机阈值。

　　设计思路层面，整套结构遵循模块化拆分逻辑，风轮叶片、轮毂、机舱、塔架分段、浮塔基础、系泊接口都做了独立的结构拆分，方便设计人员针对不同海域的风况、波浪条件调整局部参数，比如针对高风速区域可调整叶片弦长与扭角分布，针对海冰区域可强化浮塔基础的水线区抗冰结构，针对不同地质条件的海床可更换系泊锚点形式。结构建模过程中充分考虑了安装边界约束，塔架与浮塔基础的连接法兰采用标准高强螺栓排布，浮塔基础的拖航点、吊装点都预留了标准接口，可直接模拟陆上预制、湿拖运输、现场锚定的全流程施工工序，校核各环节的结构受力是否在材料许用应力范围内。

　　外形尺寸与安装边界上，该5MW级机组风轮直径达到126米，轮毂中心高度距离浮塔基础顶面90米，浮塔基础的水线面宽度足够提供充足的恢复力矩，整套结构在拖航状态下的吃水深度控制在浅吃水范围，可适配多数港口的航道水深条件，无需额外疏浚航道即可完成出港运输；现场部署时，系泊缆的布置角度、预张力参数都可在模型基础上调整，适配不同海域的潮差、流速条件，确保机组在25年设计寿命周期内的结构可靠性。
