NREL5MW参考风力涡轮机三维结构设计

项目分类:风力发电机 发布时间:2025-11-10 ID:1091375
  • NREL5MW参考风力涡轮机三维结构设计
  • NREL5MW参考风力涡轮机三维结构设计
  • NREL5MW参考风力涡轮机三维结构设计
  • NREL5MW参考风力涡轮机三维结构设计
  • NREL5MW参考风力涡轮机三维结构设计
  • NREL5MW参考风力涡轮机三维结构设计
  • NREL5MW参考风力涡轮机三维结构设计
  • NREL5MW参考风力涡轮机三维结构设计

  在全球风电产业的技术迭代进程中,大兆瓦级参考机型的标准化三维结构,是支撑整机研发、载荷仿真、部件验证、场站适配的核心基础载体,这套对应NREL5MW参数的参考风力涡轮机结构,覆盖陆上与海上两类应用场景的装配逻辑,可直接为风电整机厂商的新机型预研、高校风电方向的课题研究、关键部件供应商的配套设计提供统一的结构基准。从实际应用场景来看,陆上部署场景下,该机型适配三类典型风场环境:平原开阔地带的高风速稳态风场、低风速丘陵地带的切变风场、北方低温区域的覆冰风场,结构设计上预留了不同塔筒高度的装配接口,可根据风场的风切变指数调整塔筒分段长度,匹配不同轮毂高度的安装需求;海上部署场景下,结构适配固定式基础的安装边界,预留了与单桩基础、导管架基础的连接法兰接口,可对应潮间带、近海浅水区域的海上风场部署需求,支撑海上风电项目的前期载荷校核与部件匹配验证。从设备实际用途出发,这套参考结构并非直接用于量产加工的定型图纸,而是作为风电领域通用的公开基准模型,承担三类核心作用:其一,为不同研发团队的载荷仿真计算提供统一的结构输入,避免因模型参数差异导致的仿真结果偏差,让不同机构的气动载荷、结构载荷、疲劳寿命计算结果具备横向可比性;其二,为风电部件供应商提供整机级的装配参考,让变桨系统、偏航系统、齿轮箱、发电机等核心部件的配套设计,能够精准匹配整机的安装空间、接口尺寸、载荷传递路径;其三,为风电运维方案的设计提供结构载体,可基于该模型模拟叶片更换、齿轮箱检修、塔筒检测等运维作业的空间路径,验证运维装备的作业可达性。

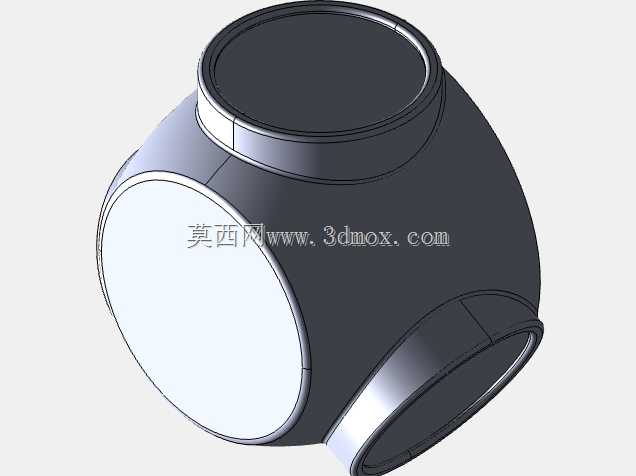

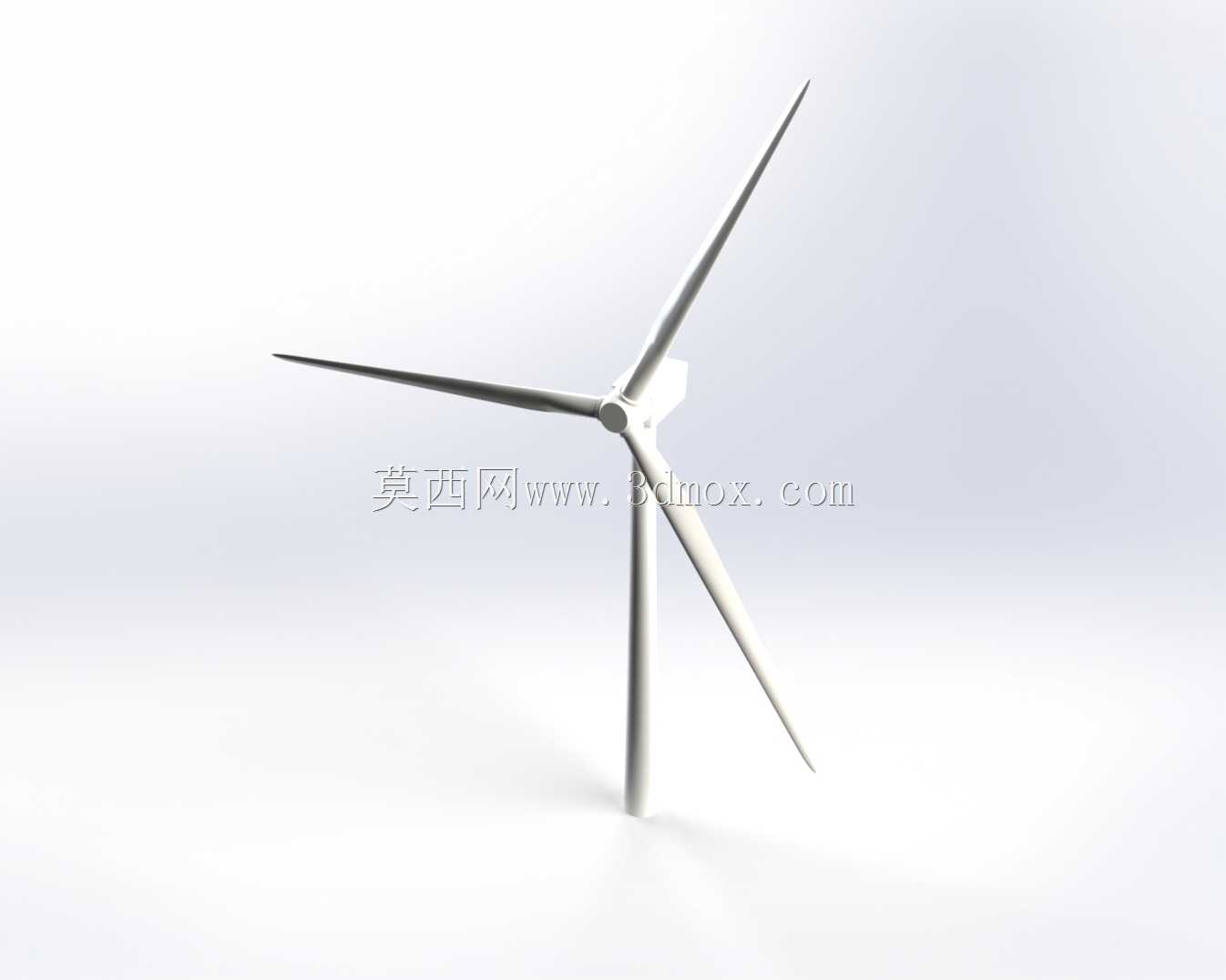

  从产品功能特性来看,整套结构的功能逻辑完全匹配真实大兆瓦风电机组的运行需求:叶轮部分采用三叶片上风向布局,叶片的翼型沿展向做分段变厚度设计,从叶根的圆柱段逐步过渡到叶尖的高升阻比翼型,既保证叶根区域的结构强度满足极限载荷下的连接要求,又能让叶尖区域在额定风速下捕获最优风能;轮毂部分采用铸钢件的等效结构设计,预留三个叶片的变桨轴承安装接口,内部预留变桨驱动机构、控制柜的安装空间,变桨轴线与叶片展向轴线重合,保证变桨动作时叶片的气动载荷均匀传递到轮毂主体;机舱部分采用模块化布局,从轮毂连接端往后依次排布主轴轴承座、齿轮箱、发电机、冷却系统、偏航轴承组件,各部件的安装位置严格匹配载荷传递路径,主轴承受的叶轮载荷可直接通过机舱底座传递到塔筒顶部法兰,避免偏航系统承受额外的倾覆力矩;塔筒部分采用分段式锥筒结构,从底部到顶部直径逐步收窄,筒壁厚度沿高度方向根据弯矩分布做梯度变化,底部段壁厚最大以承受极端风况下的最大弯矩,顶部段壁厚适当降低以减轻整机顶部重量,降低基础载荷。

  从设计思路来看,整套结构的建模逻辑完全遵循风电整机设计的工程流程:首先确定整机的核心性能参数边界,包括额定功率下的叶轮转速、额定风速、切出风速,以此反推叶轮直径、轮毂高度的核心尺寸;其次梳理各部件的载荷传递路径,明确叶轮-轮毂-主轴-机舱底座-塔筒-基础的传力链条,在各部件的连接位置设计匹配的法兰接口、螺栓连接布局,保证极限载荷下连接结构的强度冗余满足设计规范;再者兼顾陆上与海上两类场景的通用性,将塔筒与基础的连接接口、机舱与塔筒的偏航连接接口做标准化设计,仅通过更换塔筒下段、增加海上防腐结构层的方式实现场景切换,减少两类场景下的结构重复设计工作量;最后在建模过程中对非核心结构做合理简化,比如将叶片内部的加强筋、腹板结构做等效厚度处理,将齿轮箱内部的轮系、轴承做整体式等效建模,既保证整机级的尺寸、重量、重心位置与真实机型一致,又避免模型过于复杂导致的装配、仿真操作卡顿。从外形尺寸与安装边界来看,该机型叶轮直径覆盖126米级的大兆瓦风电尺寸区间,轮毂中心高度根据陆上、海上场景不同可在80米到100米区间调整,陆上场景下单段塔筒的运输长度控制在30米以内,满足公路运输的限长要求,塔筒底部法兰直径匹配常见的陆上风电基础锚栓布局,无需额外调整基础设计即可适配;海上场景下塔筒底部增加过渡段结构,过渡段的防腐涂层厚度、阴极保护接口预留满足海上高盐雾环境的防护要求,过渡段底部法兰与单桩基础的顶法兰尺寸完全匹配,可直接完成现场吊装对接。

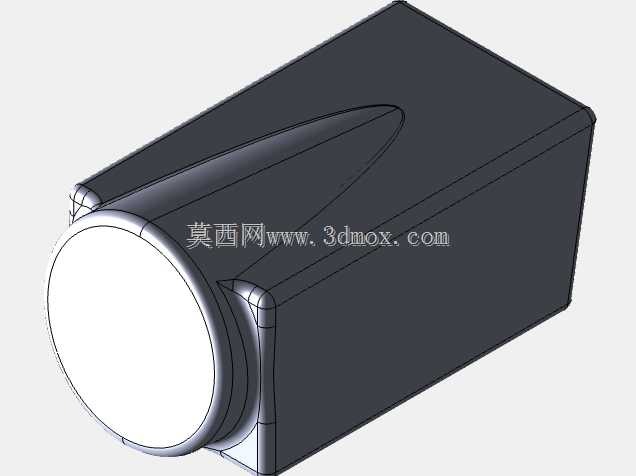

  机舱的整体外形做流线型设计,最大宽度控制在4.5米以内,满足陆上运输的限宽要求,机舱尾部的吊装锚点位置与整机重心匹配,可满足现场吊装时的平衡要求,叶片的单段长度控制在61.5米左右,叶根连接螺栓圆直径匹配标准变桨轴承尺寸,可直接适配市面主流的大兆瓦级变桨轴承产品。在结构细节上,该模型也充分考虑了工程实际的装配需求:叶片与轮毂的连接采用T型螺栓连接布局,螺栓孔的位置度公差预留了现场安装的调整余量,避免加工误差导致的螺栓无法穿装;偏航轴承的连接螺栓采用交叉排布方式,保证偏航过程中倾覆力矩均匀分布到所有连接螺栓上;塔筒分段处的法兰采用内法兰设计,法兰连接面的平面度要求满足风电塔筒的安装规范,避免法兰面间隙过大导致的螺栓疲劳损伤;机舱内部的部件安装预留了足够的检修通道,运维人员可从塔筒内部通过机舱底部的检修口进入机舱,到达各核心部件的检修位置,无需额外设计外部检修通道。对于三维建模从业者而言,这套结构的建模逻辑具备很高的参考价值,其采用的自顶向下装配设计方法,可先确定整机的骨架模型,明确各部件的安装位置、接口尺寸、运动边界,再拆分到各子部件进行详细建模,避免各部件设计完成后出现装配干涉;对于结构设计从业者,可基于该模型开展部件级的优化设计,比如针对特定风场的风资源情况优化叶片翼型、调整塔筒壁厚分布,在保证结构强度的前提下降低整机重量;对于设备选型从业者,可依托该模型的安装空间边界,匹配合适参数的变桨驱动电机、偏航减速器、冷却系统部件,确保所选部件的尺寸、重量、性能完全适配整机需求。
