双耳环铰接式液压执行油缸结构

　　这款双耳环铰接式液压油缸，是液压传动系统里的核心直线执行部件，日常在工程机械臂架俯仰驱动、工装夹具夹紧动作、自动化生产线工位顶升、重型设备姿态调整等场景里随处可见，核心作用是把液压系统的压力能转化为直线往复的机械动能，相比丝杠、气缸这类传动部件，它能在更小的安装空间里输出更大的推拉力，传动过程平稳，过载保护实现简单，还能通过配套的阀组轻松实现行程位置、输出力的无级调节。

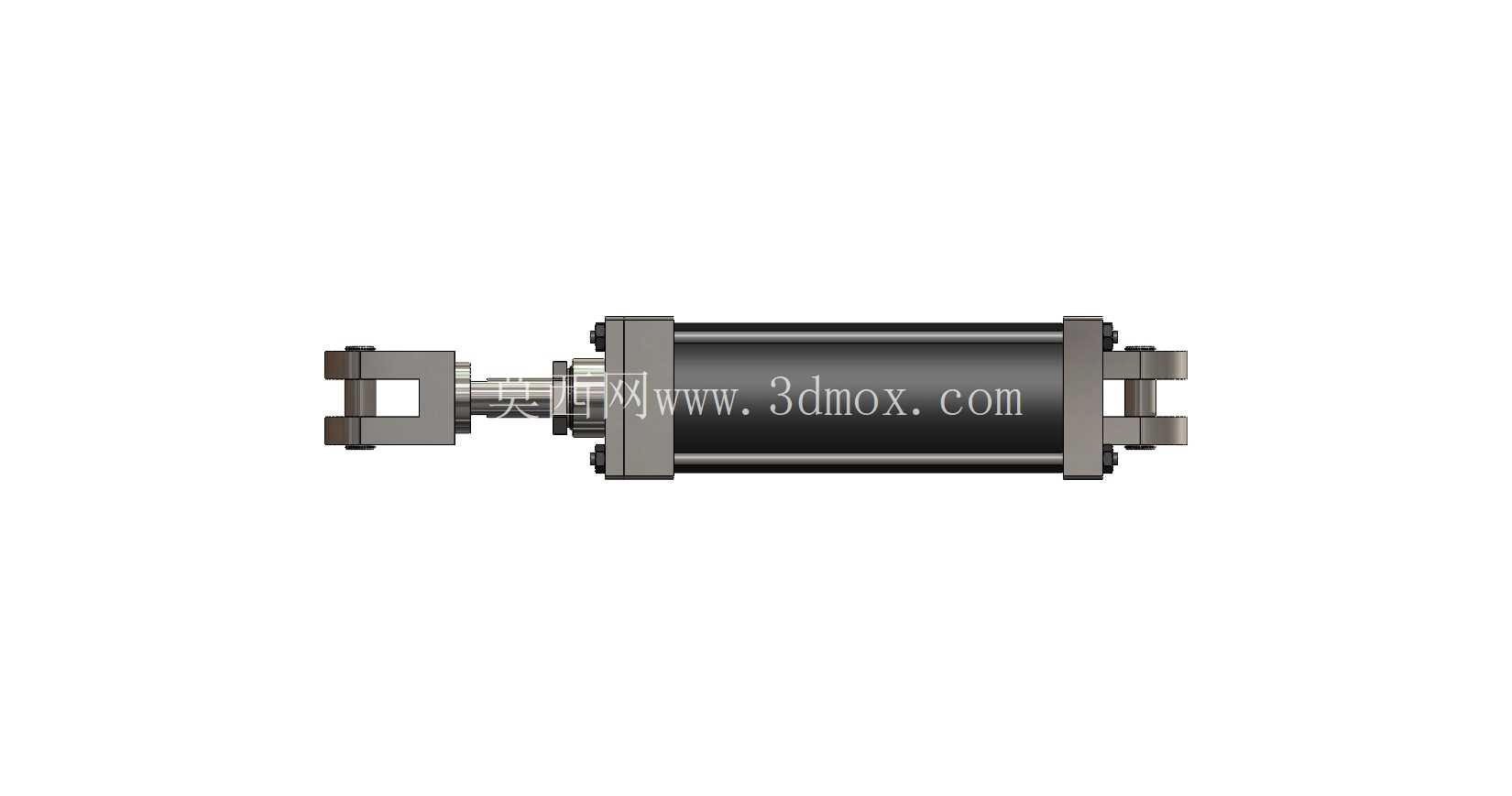

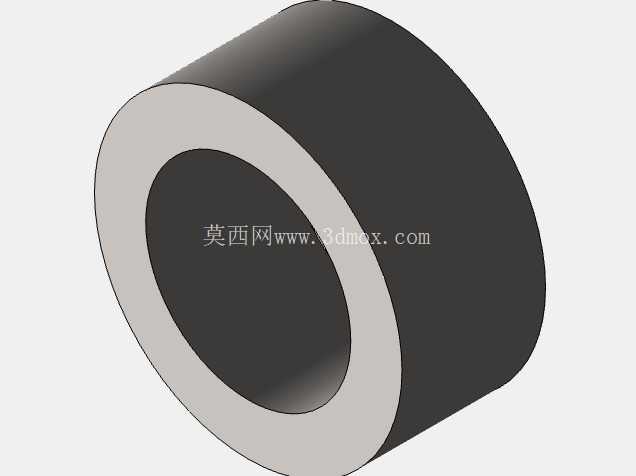

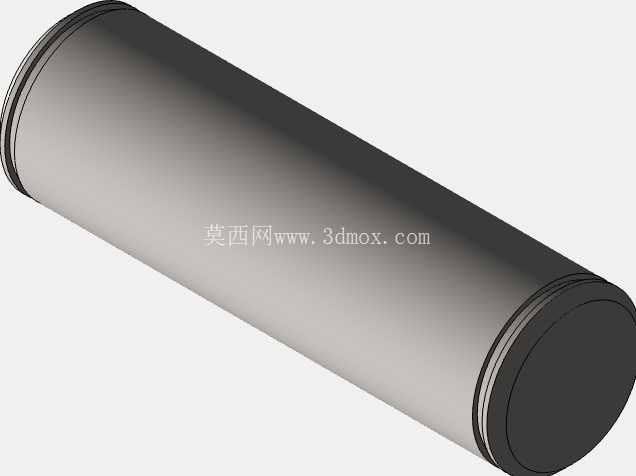

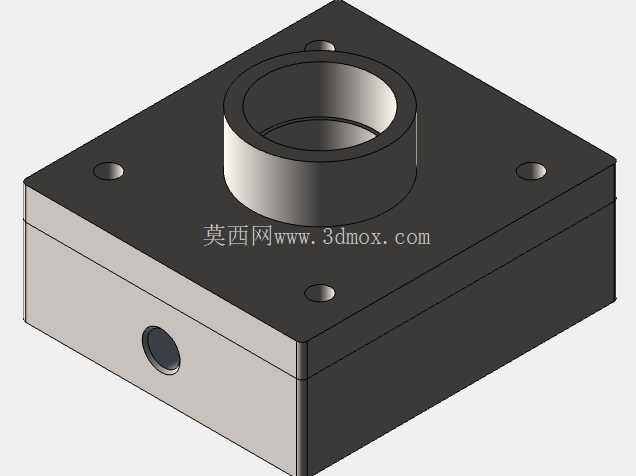

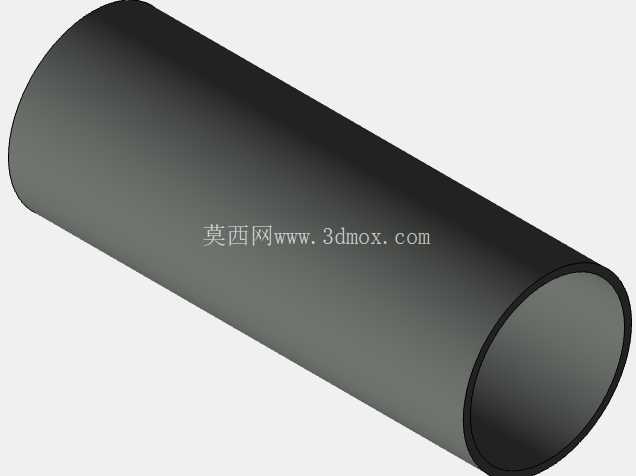

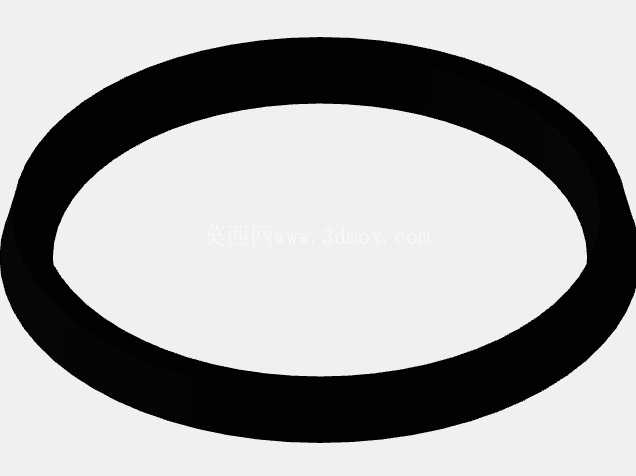

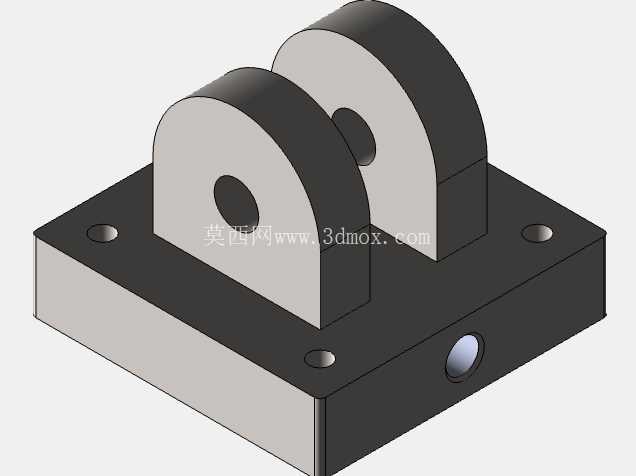

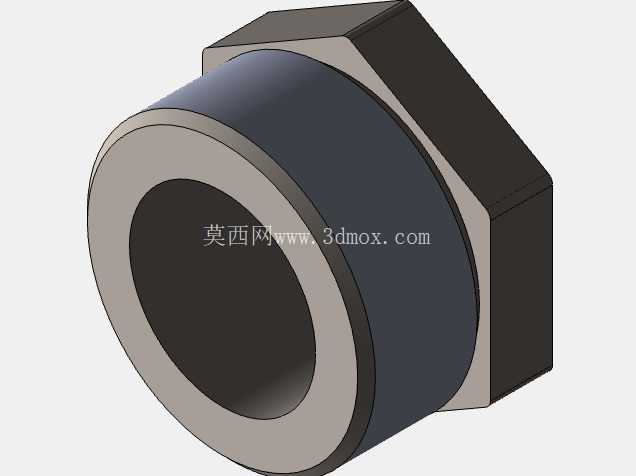

　　从结构设计逻辑来看，这款油缸采用了两端耳环铰接的安装形式，这种安装方式最大的优势是可以补偿安装过程中产生的同轴度误差，也能适配设备运行过程中连接端存在小幅度摆动的工况，避免活塞杆承受额外的径向弯矩，从根源上减少密封件偏磨、活塞杆拉伤的故障概率。缸筒部分选用了高精度冷拔无缝管材，内孔做了珩磨处理，表面粗糙度控制在合理区间，既可以减少活塞往复运动的摩擦阻力，也能给活塞密封件提供稳定的贴合面，降低内泄漏风险。端盖和缸筒采用法兰螺栓连接，相比螺纹连接形式，这种结构承压能力更强，拆装维护也更方便，端盖内部集成了导向套、防尘圈、轴用密封等组件，导向套选用耐磨铜基合金材质，能给活塞杆提供稳定的径向支撑，防尘圈可以阻挡外界的粉尘、铁屑进入缸筒内部，保护密封件和活塞杆表面不被划伤。

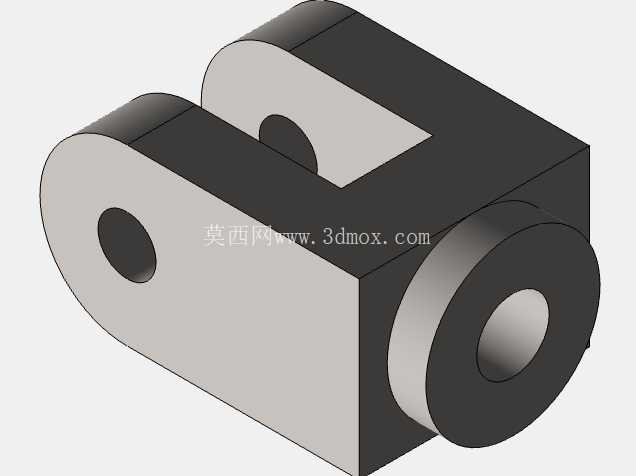

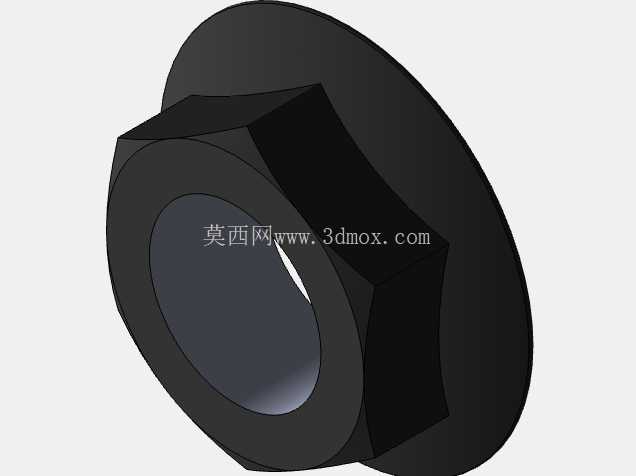

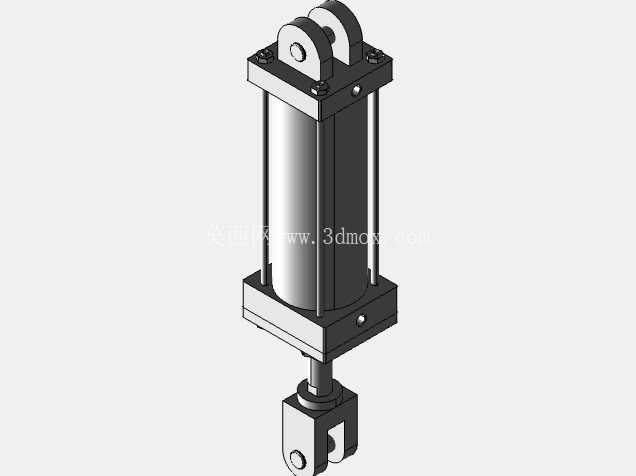

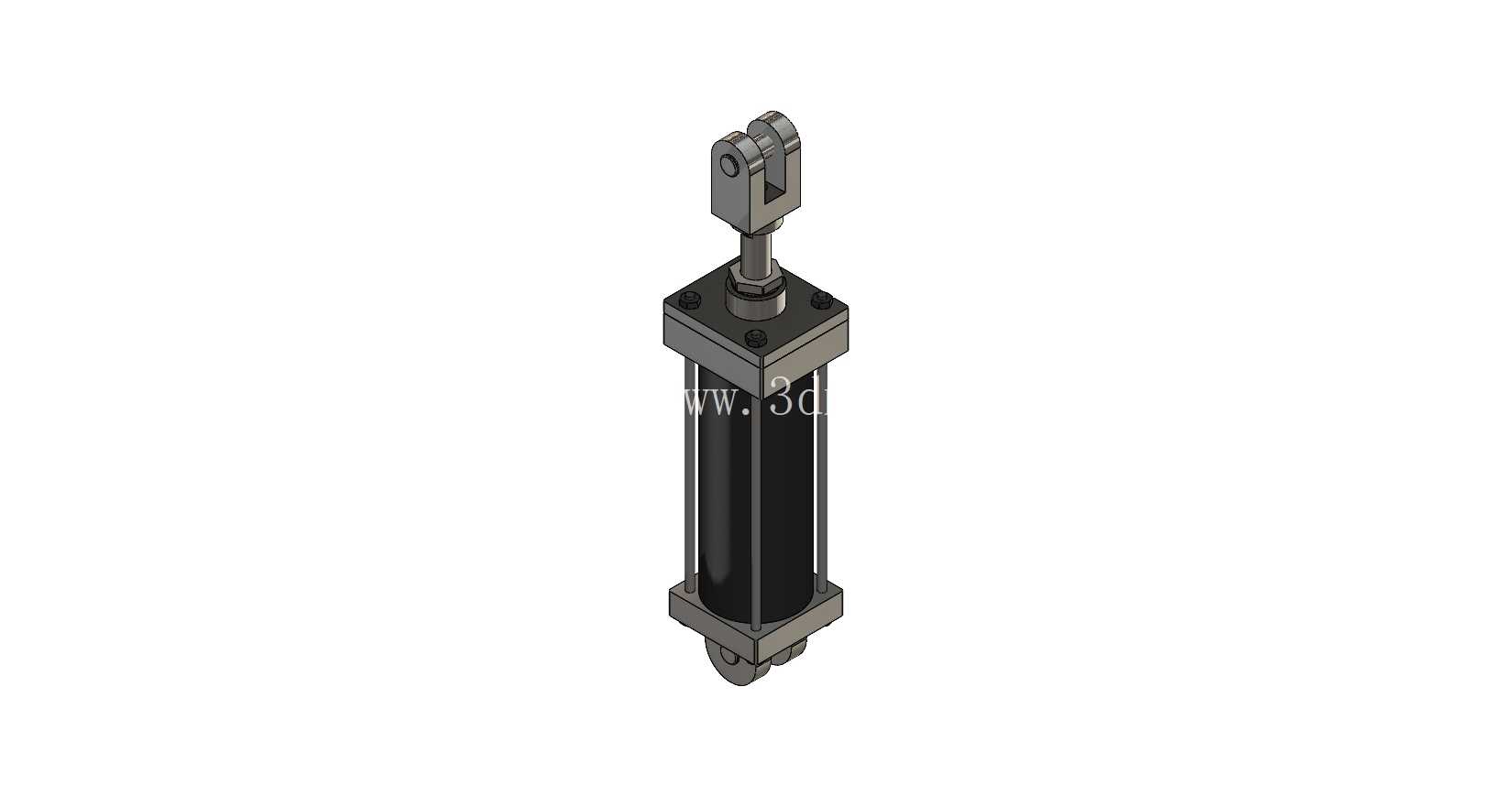

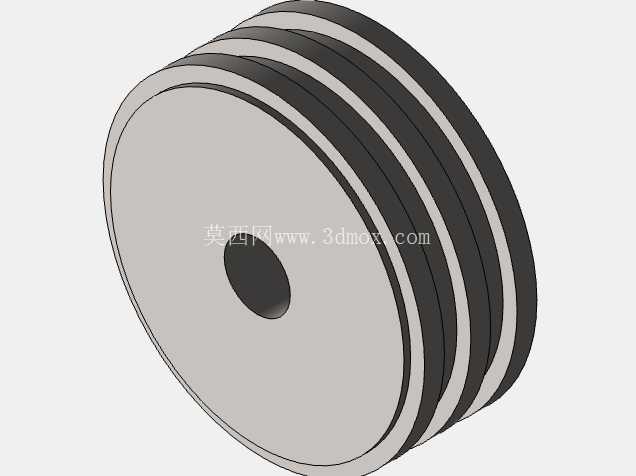

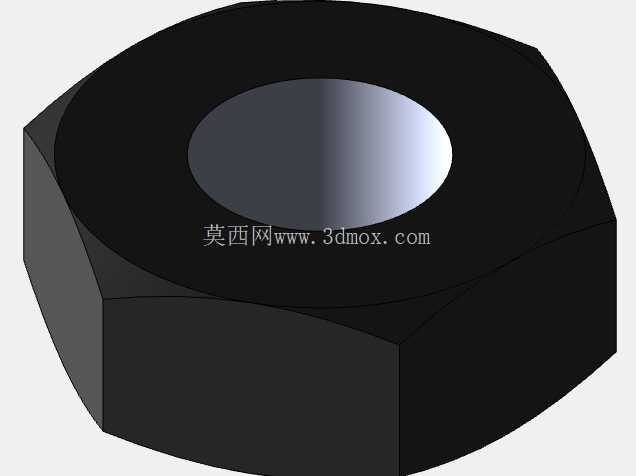

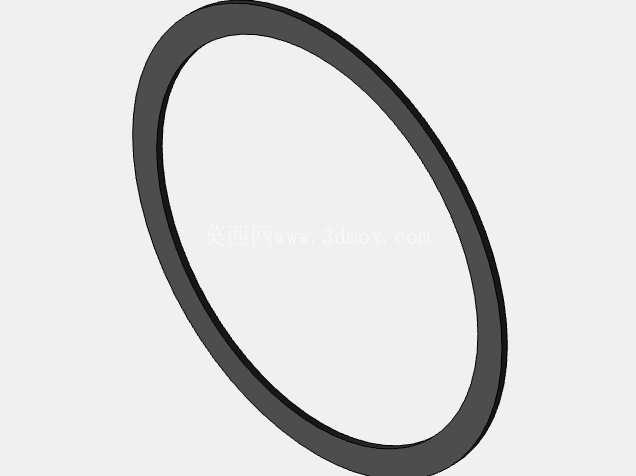

　　从安装边界来看，这款油缸的整体外形遵循了常规拉杆油缸的尺寸逻辑，缸体外部的四根拉杆承担了端盖和缸筒之间的拉紧力，安装时需要注意两端耳环的铰接销轴轴线要保持平行，避免出现别劲的情况；活塞杆伸出端的耳环连接尺寸、缸筒外径、缩回状态下的总长度、伸出后的最大行程都符合常规中低压液压系统的选型适配范围，既可以直接用于现有设备的备件替换，也可以作为新设备设计时的选型参考。建模过程中完整还原了所有零件的装配关系，包括活塞上的孔用密封、支撑环，活塞杆和活塞的锁紧结构，拉杆的螺母防松结构，甚至连油口的连接螺纹尺寸都做了还原，结构设计人员可以直接参考这个模型的尺寸链，核算自己设计里的安装空间、推拉力参数匹配度，也可以基于这个基础结构做参数化修改，快速适配不同行程、不同安装尺寸的使用需求。
