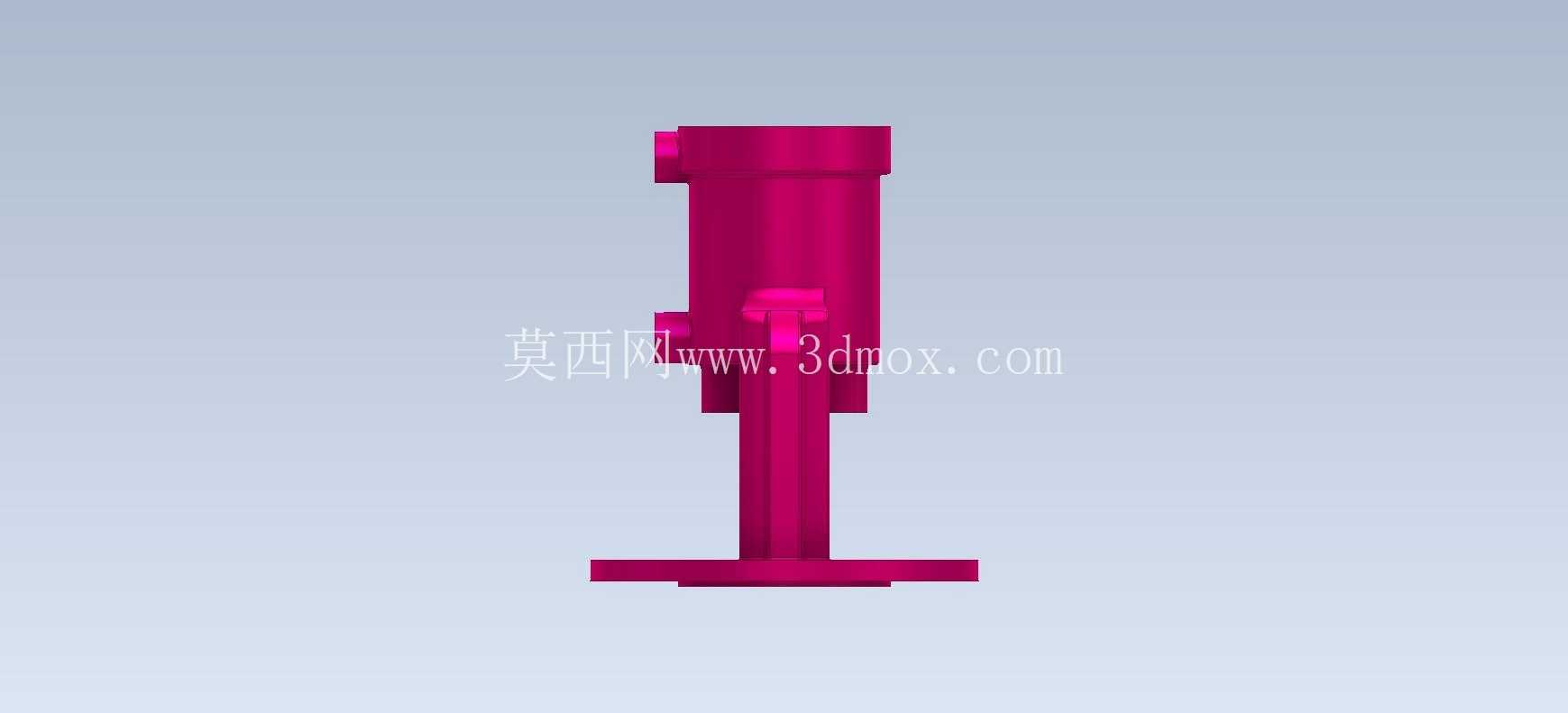

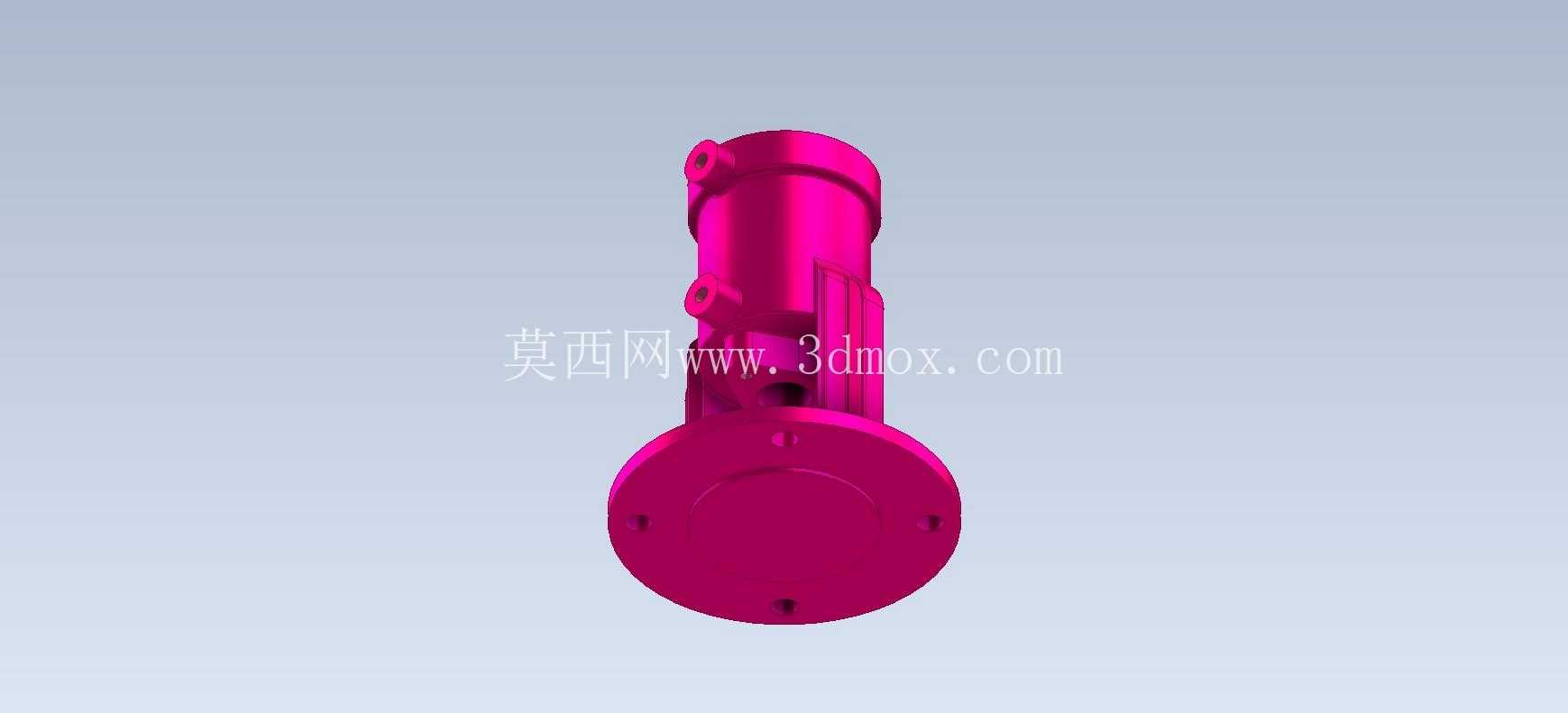

法兰安装式液压缸缸体结构练习模型

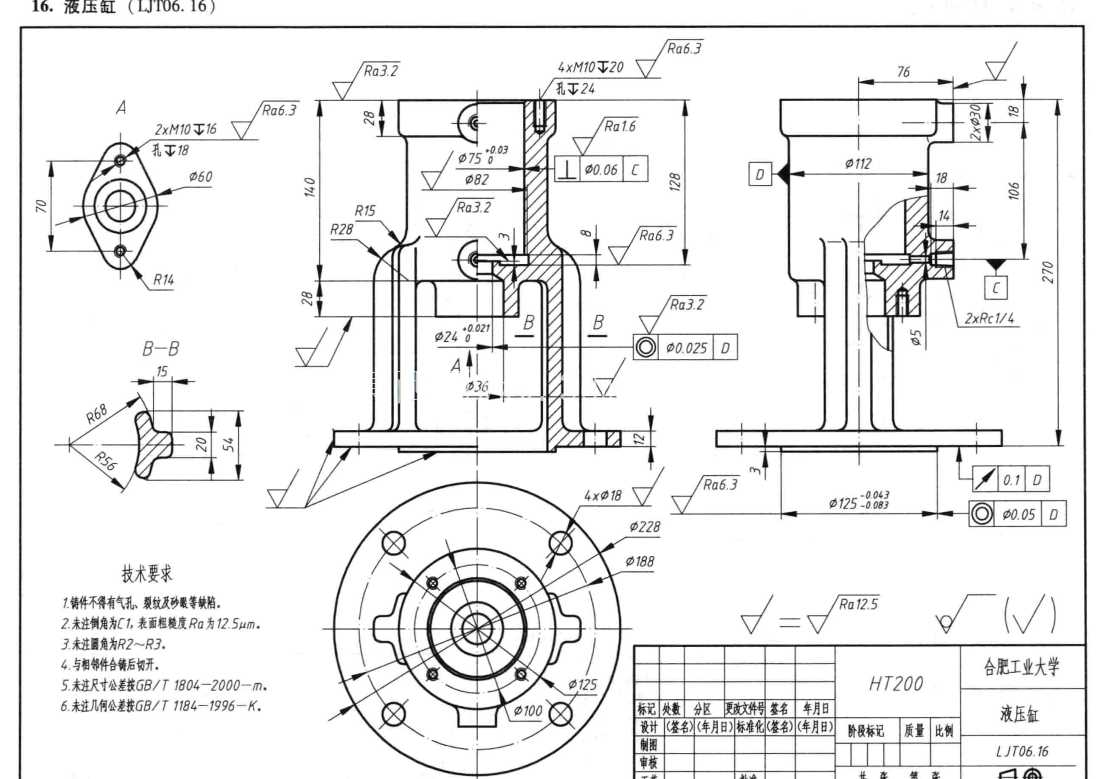

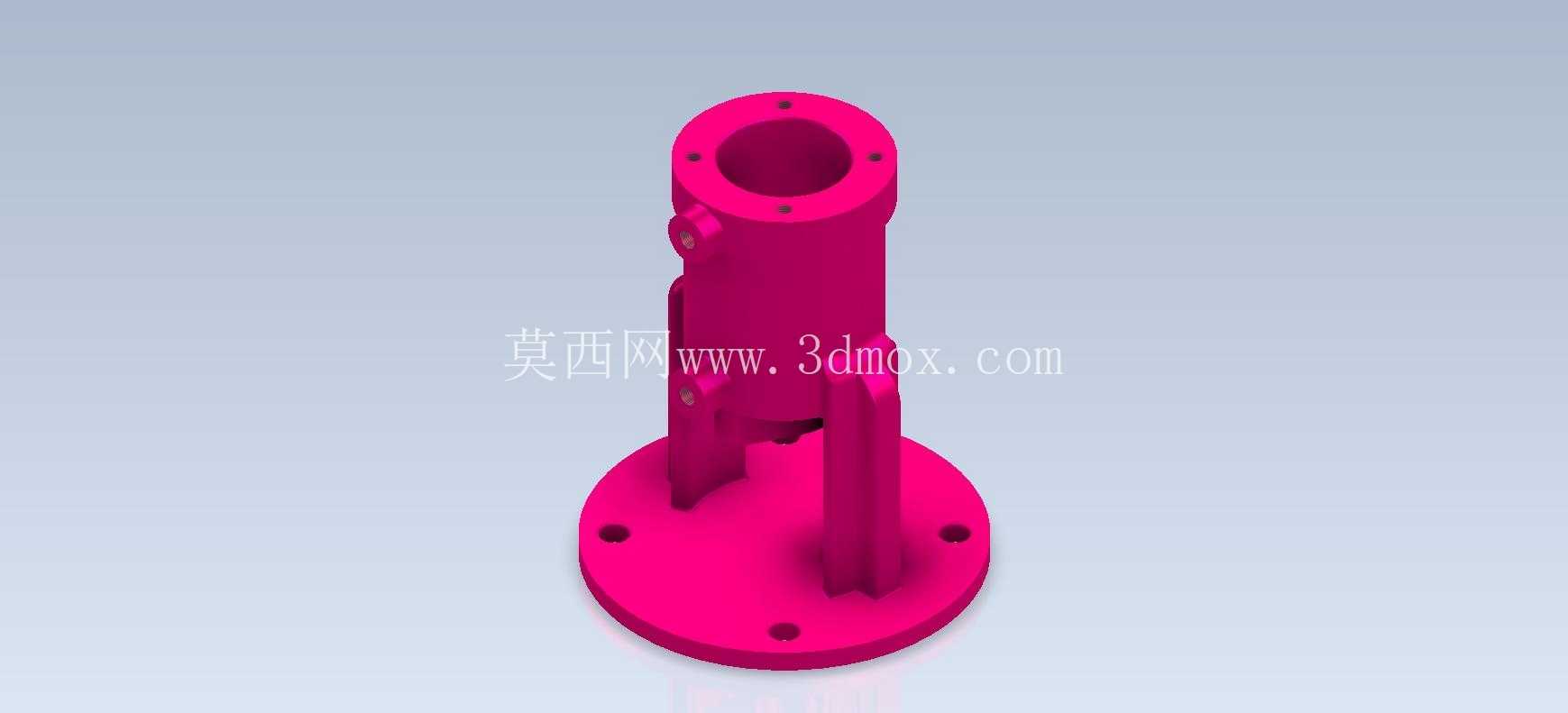

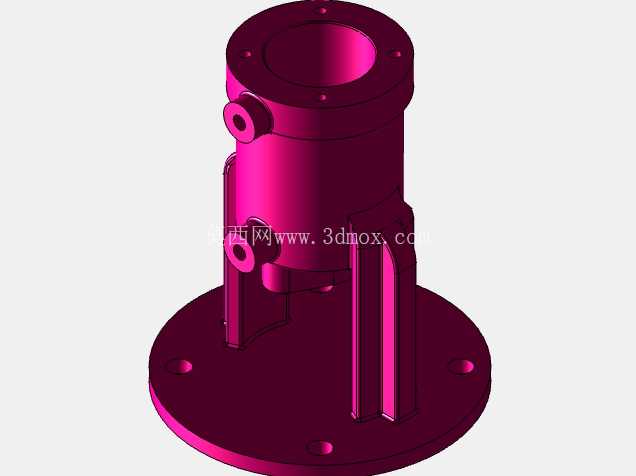

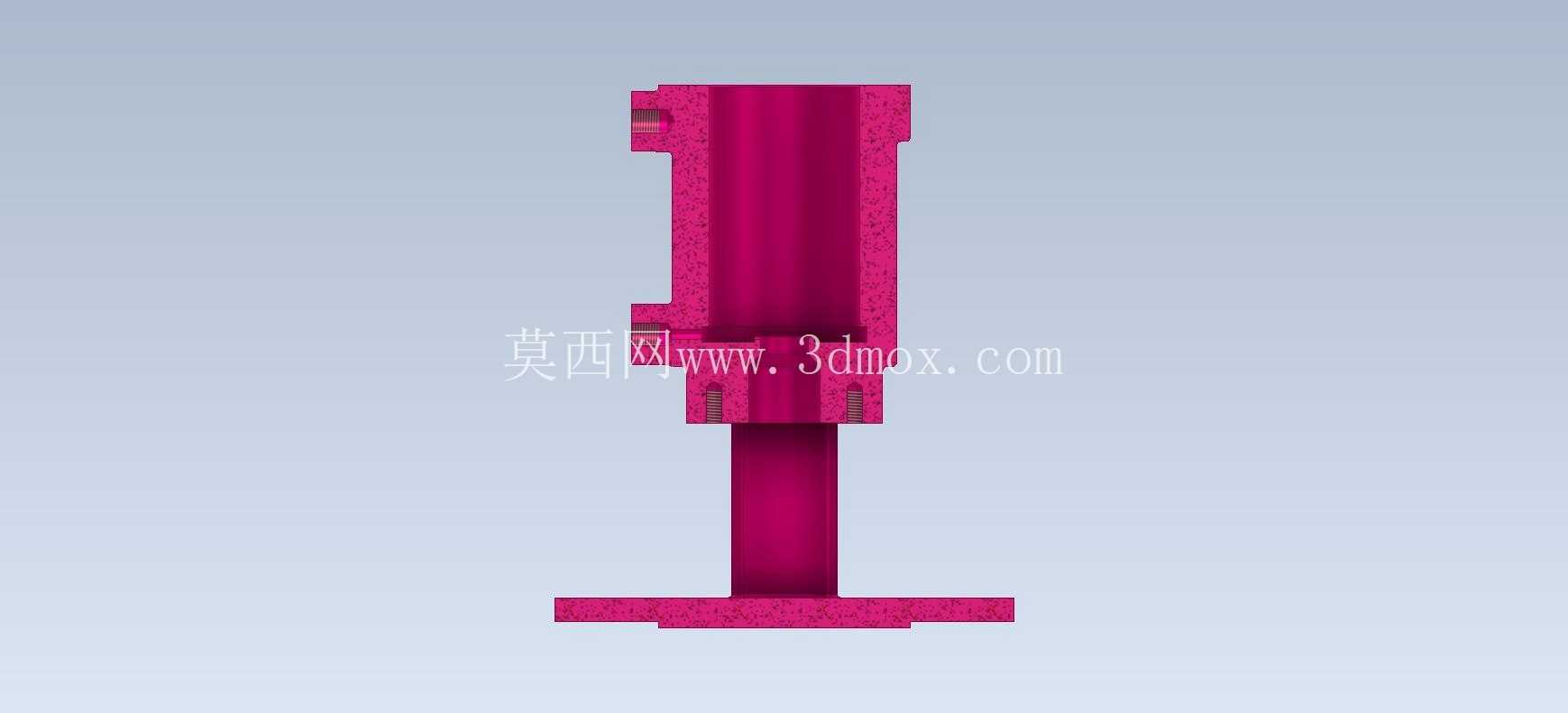

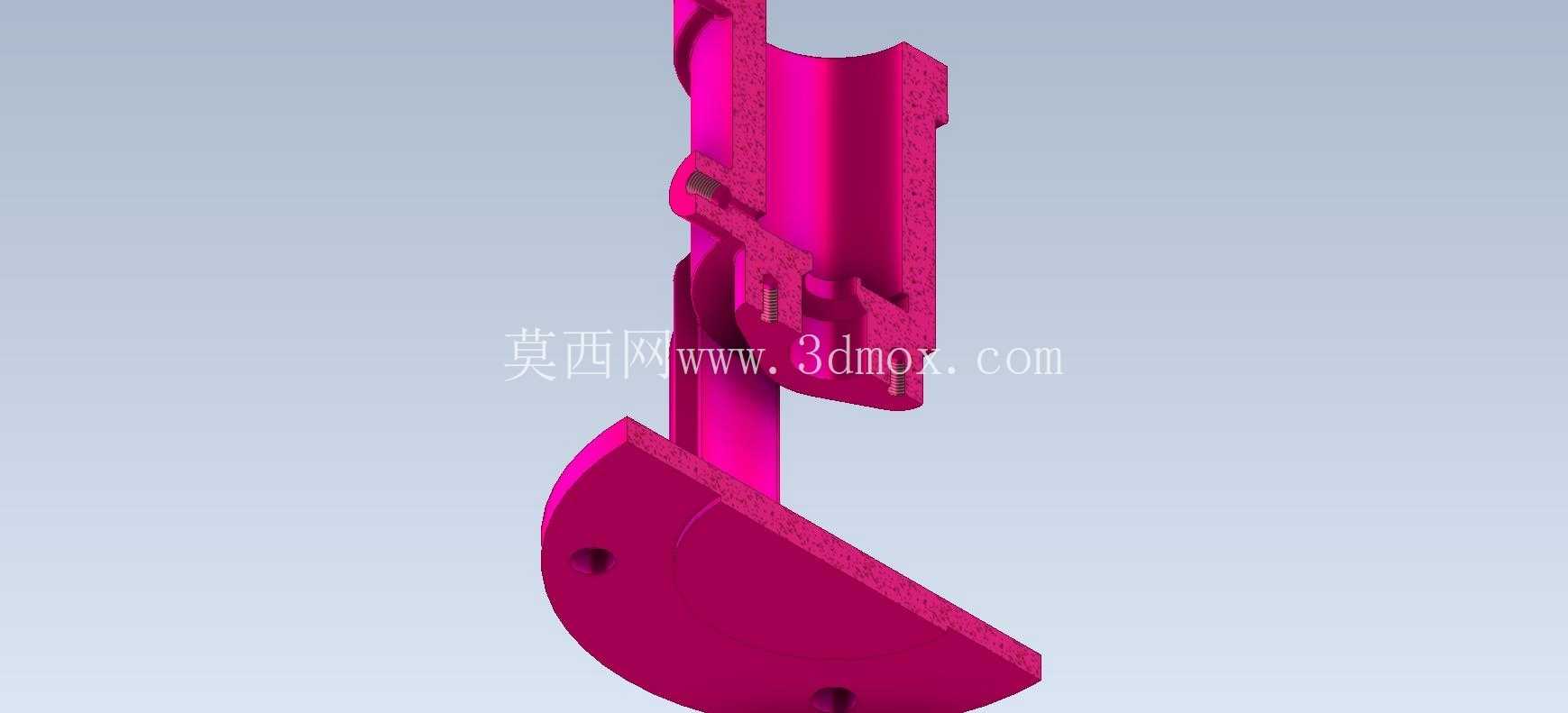

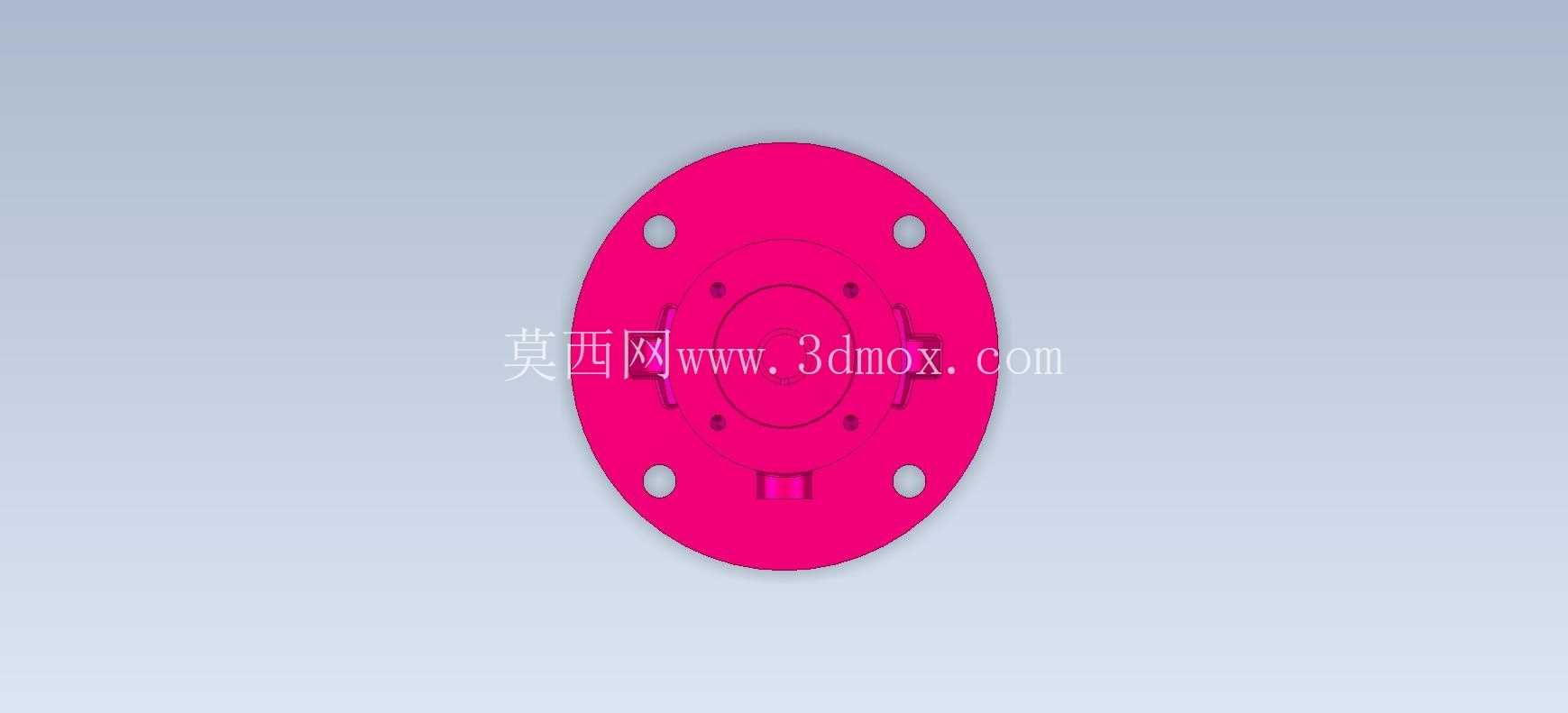

　　这款带圆形安装法兰的立式液压缸结构件，是液压传动系统里的核心执行元件载体，日常在机床工装夹紧回路、小型自动化设备的直线推压工位、轻工机械的顶升机构里都能见到同结构的量产件，区别只在尺寸参数与密封槽的细节设计。做这个结构建模的时候，最先要敲定的是底部法兰的安装边界：法兰盘上均匀分布的三个安装孔，孔位的分度圆直径要匹配常用的设备安装面板预留孔距，避免现场安装时出现孔位错位无法固定的问题，法兰盘的厚度也要根据缸筒的额定工作压力做强度校核，太薄会在高压输出时出现法兰变形导致密封失效，太厚则会增加不必要的零件重量与加工成本。缸筒部分的设计要兼顾内壁加工的工艺性，上端的法兰凸缘是用来安装端盖与导向套的，上面的四个螺纹孔要对称分布，

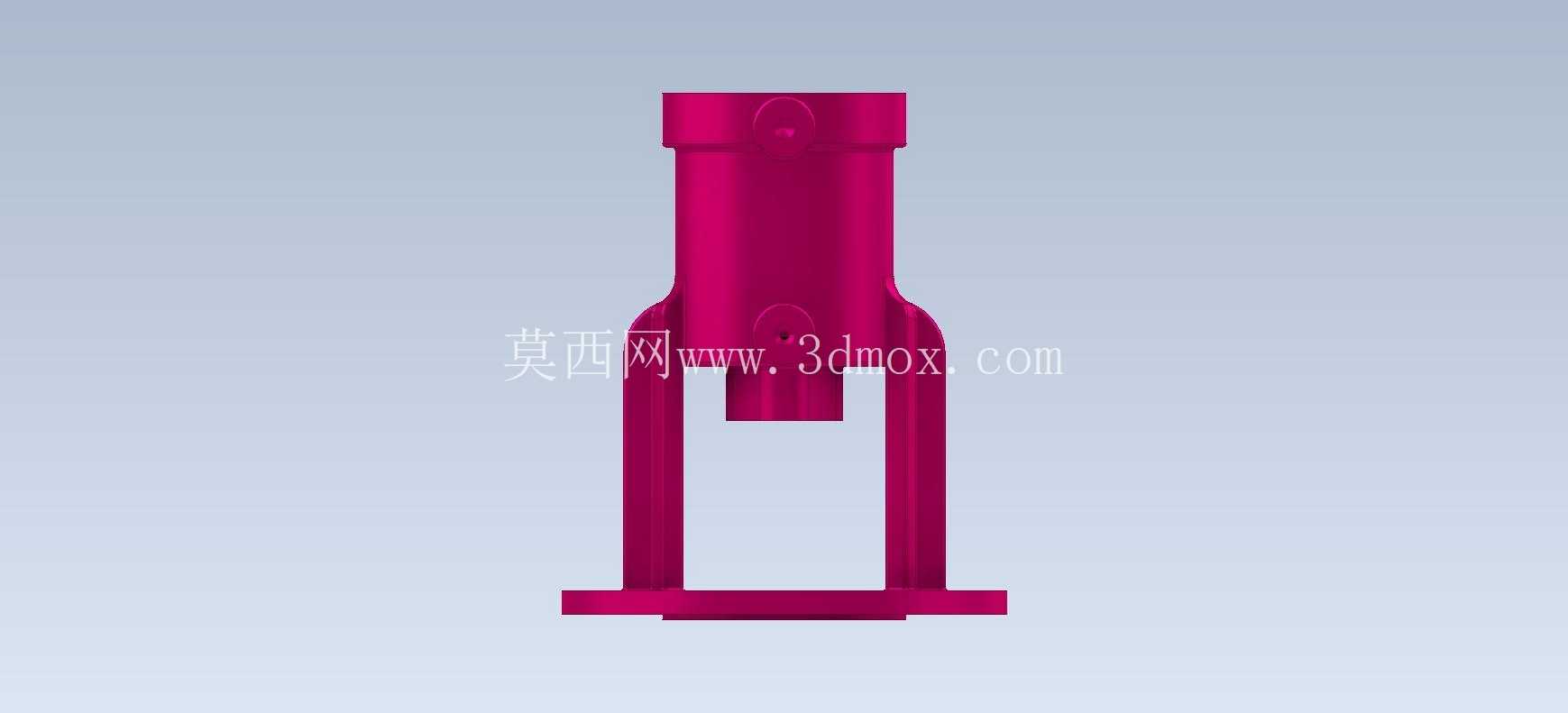

　　保证端盖压紧时受力均匀，不会出现偏载导致活塞杆运动卡滞。侧面预留的两个油口接口位置，要避开安装法兰的螺栓操作空间，同时要保证进出油的流道不会和缸筒内部的加强筋产生干涉，缸筒内部延伸到底部的三条支撑筋，是用来连接底部法兰与缸筒外壁的，既可以提升整个缸体的抗侧向载荷能力，避免活塞杆受径向力时缸筒根部断裂，也能在铸造或者3D打印制作原型时减少零件的变形量。实际选型应用时，这类立式安装的液压缸多用于垂直方向的顶升作业，安装时要保证法兰面与安装基面的平面度公差在0.1mm以内，否则会导致活塞杆与导向套的偏磨，缩短密封件的使用寿命。建模过程中要注意各个过渡圆角的处理，尤其是筋板与缸筒、法兰连接的位置，不能做成直角尖角，否则会在应力集中位置出现疲劳断裂的风险，所有的安装孔都要做倒角处理，方便装配时螺栓顺利导入，也能去除加工产生的毛刺避免刮伤密封件。
