在冶金连铸生产线的辊缝调节工位、工程机械支腿伸缩回路以及机床夹具的夹紧松开动作中,双作用液压缸依靠压力油双向驱动活塞杆伸出与缩回,相比单作用缸依靠弹簧或自重回程的结构,它的回程力稳定、动作节拍可控,在需要双向精确施力的工况里几乎是标配执行元件。这套缸体的三维结构完整还原了实际装配关系,缸筒、活塞杆、前后端盖、活塞、密封件以及紧固螺栓的配合层级清晰,工程人员在选型校核或二次改型时,可以直接顺着装配树拆解每一处配合面的尺寸链。
从实际用途来看,这款缸的行程设定对应中等幅度的直线推拉需求,88.9毫米的缸径决定了无杆腔的有效作用面积,在系统额定压力下能够输出足够的推拉力,127毫米的外径尺寸则约束了缸筒外壁的安装空间,85毫米的工作行程让活塞杆在全伸位置仍保留足够的导向长度,避免侧向载荷下出现别劲、拉伤缸筒内壁的问题。现场安装时,前端法兰的螺栓孔分布、尾部铰接点的中心高都需要和主机架的安装位严格对齐,模型里把这些接口边界都做了实体还原,结构工程师在做主机布局时,可以直接把缸体装配进整机,检查全行程范围内活塞杆与周边管路、护罩是否存在运动干涉。
设计思路上,双作用缸的核心在于两腔油口的布置与活塞密封的选型。无杆腔进油时活塞杆伸出,有杆腔油液通过换向阀回油;反向通油时活塞杆缩回,两腔的作用力差来自活塞杆占据的面积,这一特性在回路设计时需要匹配不同的溢流阀压力与流量参数。模型中活塞与缸筒内壁之间、活塞杆与前端盖之间都预留了密封安装槽,对应格莱圈、斯特封以及防尘圈的装配位置,这些细节直接决定了油缸的内泄漏量与使用寿命——在高频往复动作的工位上,密封槽的倒角、粗糙度如果处理不到位,装配时很容易切伤密封圈,短时间内就会出现压力掉压、爬行抖动的故障。
外形尺寸方面,缸体整体呈圆柱回转结构,径向最大轮廓由缸筒外径决定,轴向长度随活塞杆伸缩在最短闭合长度与最长伸出长度之间变化,安装布局时不仅要留出静止状态的占位,还要给活塞杆伸出后的空间预留余量,同时兼顾液压油管在缸体两个油口处的弯曲半径,避免油管在设备振动过程中与缸体表面摩擦破损。端部的连接结构既可以适配法兰固定,也能通过铰接耳座承受一定的摆动角度,适配主机工作过程中微小的位姿偏差。

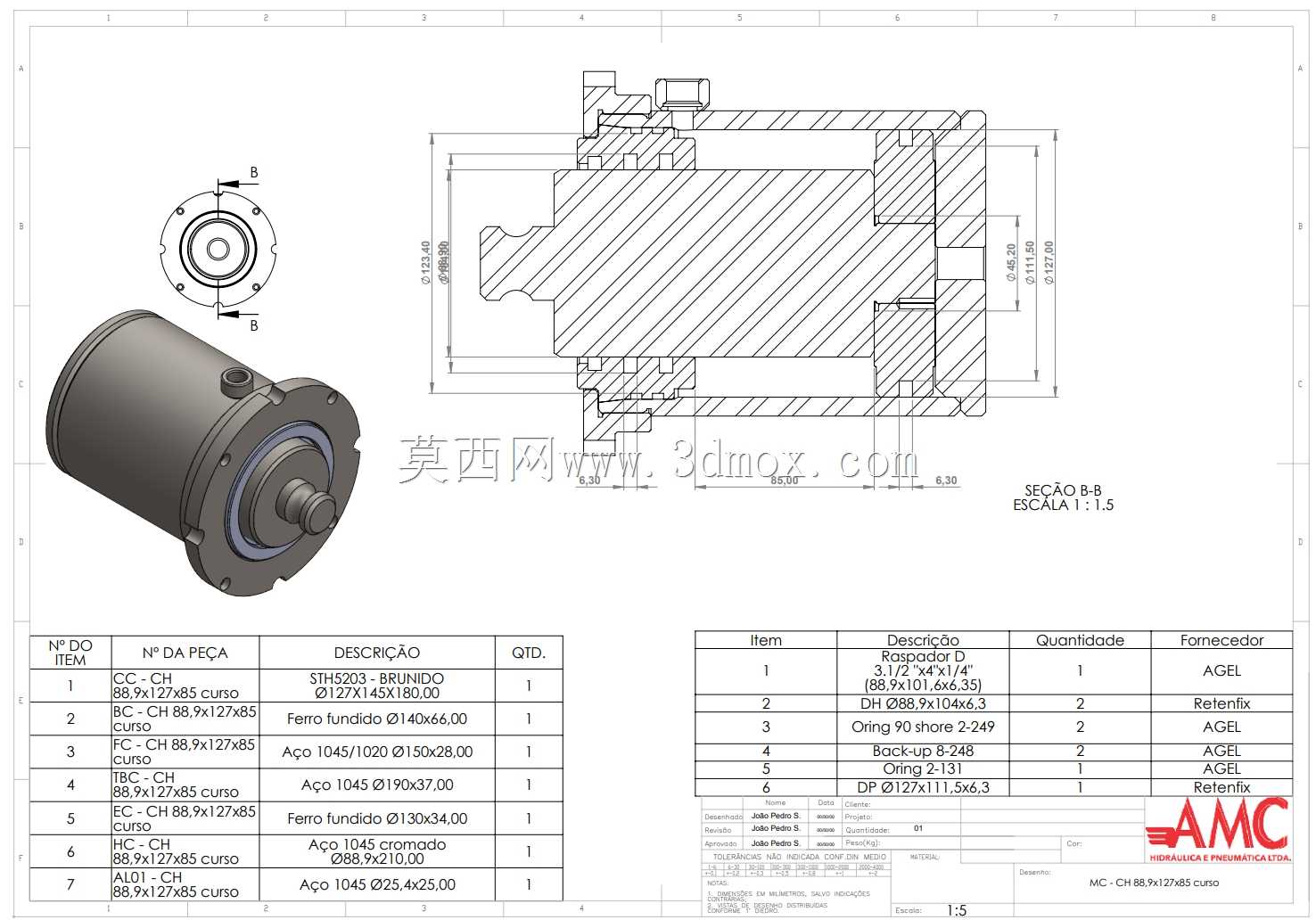

对于三维建模从业者而言,这套模型的价值在于把液压执行元件的工程细节完整呈现:从零件的材料选型对应表,到剖视图里的内部流道与壁厚分布,再到工程图中标注的形位公差,都能作为液压油缸设计的参照。在做液压系统集成时,工程师可以依托这个结构核对负载率、计算缸筒壁厚的承压能力、校核活塞杆的压杆稳定性,尤其是长行程工况下,活塞杆伸出后的挠曲变形量必须控制在允许范围内,否则会加剧导向套的偏磨。整套结构没有多余的冗余特征,每一处台阶、每一个螺纹孔都服务于装配、密封或油路连接的实际需求,完全贴合工业现场液压油缸的真实设计逻辑。
