带座立式滚珠轴承支撑组件结构设计

　　在常规工业传动场景中，轴系的径向支撑是保障设备运行稳定性的核心环节，这类带铸造外壳的滚珠轴承支撑结构，是中小型传动设备里应用极广的支撑部件。从实际使用场景来看，这类组件常出现在轻工输送线、小型风机、农用传动设备、普通机床辅机的轴系布局中，用来承接旋转轴的径向载荷，抵消轴运转过程中产生的径向跳动，避免轴系因悬臂受力出现弯曲变形，保障传动部件的同轴度维持在设计允许范围内。

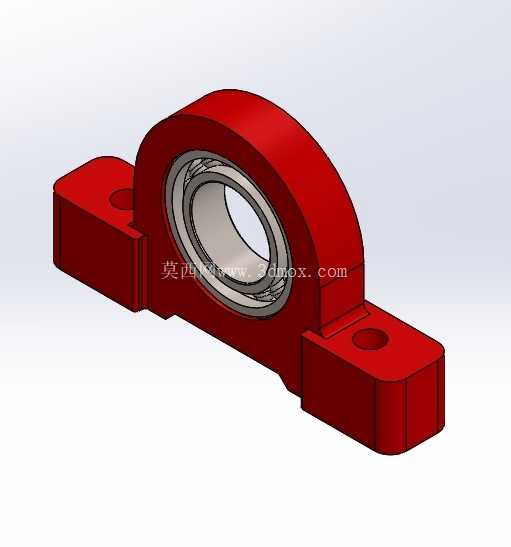

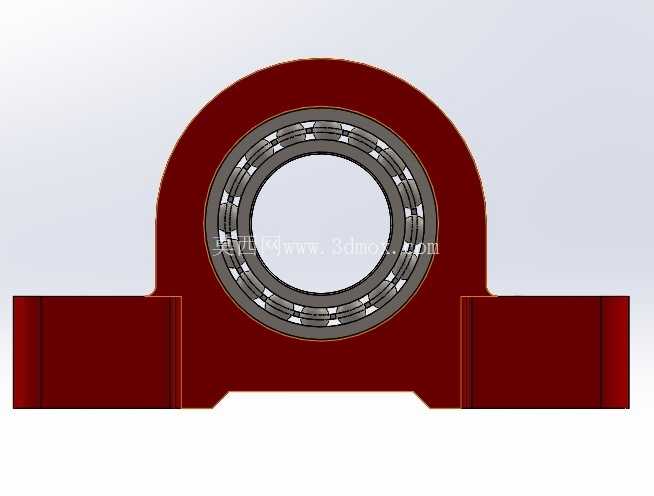

　　从结构设计逻辑来看，外壳采用立式双安装脚的结构形式，两个安装脚对称分布在轴承容纳腔的两侧，每个安装脚预留了螺栓过孔，安装时可直接通过螺栓将整个组件固定在设备的安装基面或者机架型材上，不需要额外加工轴承安装位，大幅降低了现场装配的加工难度，也方便后期维护时的整体更换。轴承容纳腔的内径与标准滚珠轴承的外径采用过渡配合设计，装配时可通过压装或者热装的方式将滚珠轴承嵌入外壳腔体内，轴承内圈与传动轴采用过盈配合，确保轴旋转时内圈随轴同步转动，外圈固定在外壳内承接载荷。

　　从功能特性上看，内嵌的滚珠轴承采用深沟球结构，能够承受中等程度的径向载荷，也可承受少量的轴向窜动载荷，适配转速在中低速区间的传动场景，外壳采用一体铸造成型后做机加工处理，安装脚的底面与轴承内孔的轴线平行度控制在合理公差范围内，避免安装后出现轴系偏斜的问题。安装边界方面，两个安装脚的孔位间距按照常用安装尺寸设计，适配多数常规设备的机架安装孔位布局，轴承内孔可适配对应直径的标准光轴，整体组件的高度尺寸经过优化，不会占用过多的设备内部安装空间，同时外壳的壁厚设计兼顾了结构强度与轻量化需求，在承受额定径向载荷时不会出现明显的结构形变，保障长期运行的结构稳定性。

　　在实际选型应用中，这类支撑组件不需要设计人员单独拆分设计轴承与外壳的配合结构，可直接作为标准支撑单元选用，缩短设备研发的设计周期，装配时只需要保证安装基面的平面度符合要求，按照规定扭矩锁紧安装螺栓，即可完成支撑单元的固定，后续维护时如果轴承出现磨损，可直接将轴承从外壳中压出更换，不需要整体更换整个组件，降低了设备的后期维护成本。
