KP004立式带座调心滚珠轴承结构

项目分类:轴承座 发布时间:2024-11-23 ID:804229
  • KP004立式带座调心滚珠轴承结构
  • KP004立式带座调心滚珠轴承结构

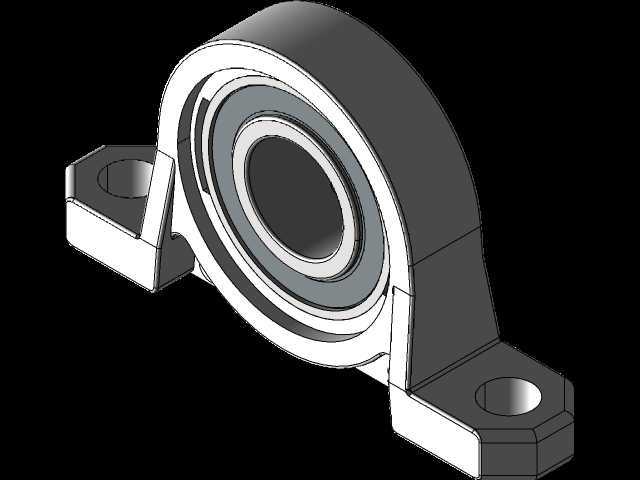

  在轻工输送线、小型食品加工设备、桌面级自动化工装的传动布局中,这类立式带座调心滚珠轴承是十分常见的支撑部件,主要用来承接直径20mm的光轴类回转零件,抵消轴系运转过程中产生的轻微不对中偏差,避免轴颈出现偏磨、卡滞的问题。不同于重型剖分式轴承座的厚重结构,这款KP004规格的立式轴承采用一体式压铸座体搭配嵌入式外球面滚珠轴承的组合设计,座体两侧伸出带安装孔的菱形法兰耳,不需要额外加工复杂的安装定位槽,直接通过螺栓穿过法兰孔就能固定在设备的安装基板上,装配门槛很低,很适合小载荷、低转速的传动场景使用。

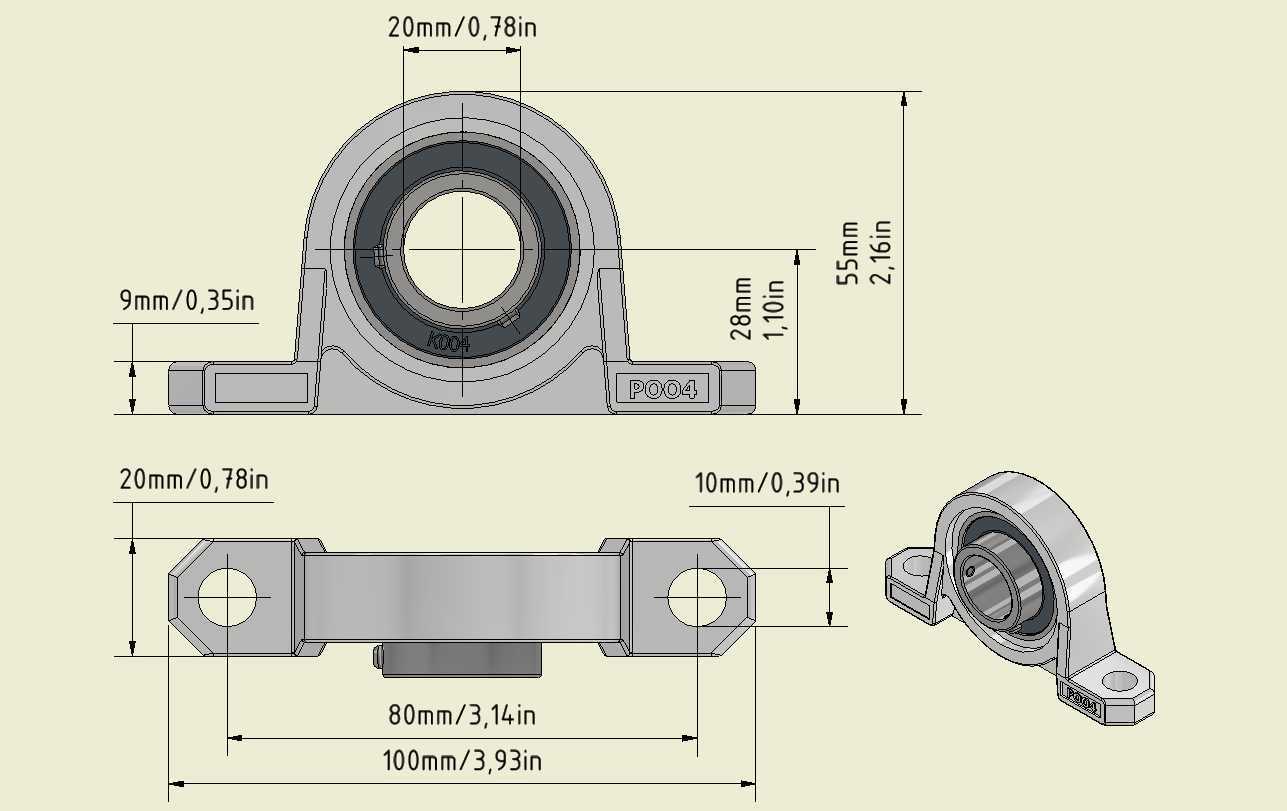

  从实际安装边界来看,座体总长度为100mm,两个安装孔的中心距为80mm,安装孔本身的直径为9mm,适配M8规格的内六角或外六角螺栓锁紧;法兰耳的厚度为10mm,锁紧时不需要额外加装过厚的垫片就能保证压紧力足够。轴承内孔的中心高度距离安装底面为28mm,整个座体的总高度为55mm,选型时需要提前核算轴系的中心高是否和配套的传动轮、联轴器的中心高匹配,避免出现轴系抬升过高或者过低导致的平行度偏差。轴承内圈的宽度为20mm,轴端穿入后可以通过内圈上的紧定螺钉锁紧在轴颈上,不需要额外加工轴肩定位,对于光轴的适配性很强,哪怕轴的加工公差在IT10级左右,也能通过紧定螺钉实现可靠固定。

  设计这类轴承结构的时候,首先要考虑的是座体的受力变形量,因为立式安装的轴承座主要承受径向载荷,座体的底座和轴承安装腔的过渡位置是应力集中区,所以在建模的时候特意在过渡位置做了R角加强,避免长期受载后出现座体开裂的问题。其次是调心功能的实现,嵌入式的外球面轴承外圈和座体的安装腔是球面配合,当轴系出现2度以内的偏角时,轴承外圈可以在座腔内自动偏转补偿,不会让滚珠承受额外的轴向附加载荷,这一点对于长跨距的轻载传动轴来说十分实用,毕竟现场安装的时候很难保证两端轴承座的孔位完全同轴,有了调心余量就能大幅降低装配调试的难度。

  从实际使用场景来看,这类轴承常被用在小型皮带输送机的从动辊支撑、桌面分拣设备的转轴支撑、小型包装机械的导辊安装位置,因为本身自带密封结构,日常工况下不需要频繁加注润滑脂,维护成本很低。建模的时候需要注意,座体底部的安装面要做平面度约束,平面度公差控制在0.1mm以内,避免安装锁紧后座体出现变形导致轴承卡滞;两个法兰安装孔的位置度公差要控制在0.2mm以内,和设备基板上的安装孔位适配时不会出现螺栓穿不进去的问题。轴承内孔和轴的配合选用间隙配合,方便现场装配的时候快速穿轴,靠紧定螺钉传递扭矩,适合转速不超过300转每分钟的工况,如果转速更高的话就需要选用带锥套锁紧的轴承款式,但对于大部分轻工设备的传动场景来说,紧定螺钉锁紧的结构已经完全够用。

  另外在结构细节上,座体上铸有型号标识的位置做了轻微的凹坑处理,标识不会因为长期摩擦脱落,方便后期维护的时候快速识别配件型号;轴承两侧的密封盖是冲压钢板搭配橡胶密封圈的结构,可以阻挡日常环境中的粉尘、碎屑进入轴承滚道,延长轴承的使用寿命。在做三维建模的时候,要把球面配合的接触关系准确还原,这样在做装配干涉检查的时候,就能模拟轴承偏转调心的极限位置,确认偏转过程中轴承外圈不会和座体安装腔的边缘发生干涉,保证实际生产出来的零件调心功能不受影响。安装孔的位置要和座体的中心对称,避免锁紧后出现座体偏移导致轴系不对中的问题,轴承安装腔的球面公差要和外购的外球面轴承外圈公差匹配,不能过松导致轴承在座体内出现窜动,也不能过紧导致轴承无法装入或者调心动作卡滞。
