机械练习用轴承支撑座结构设计

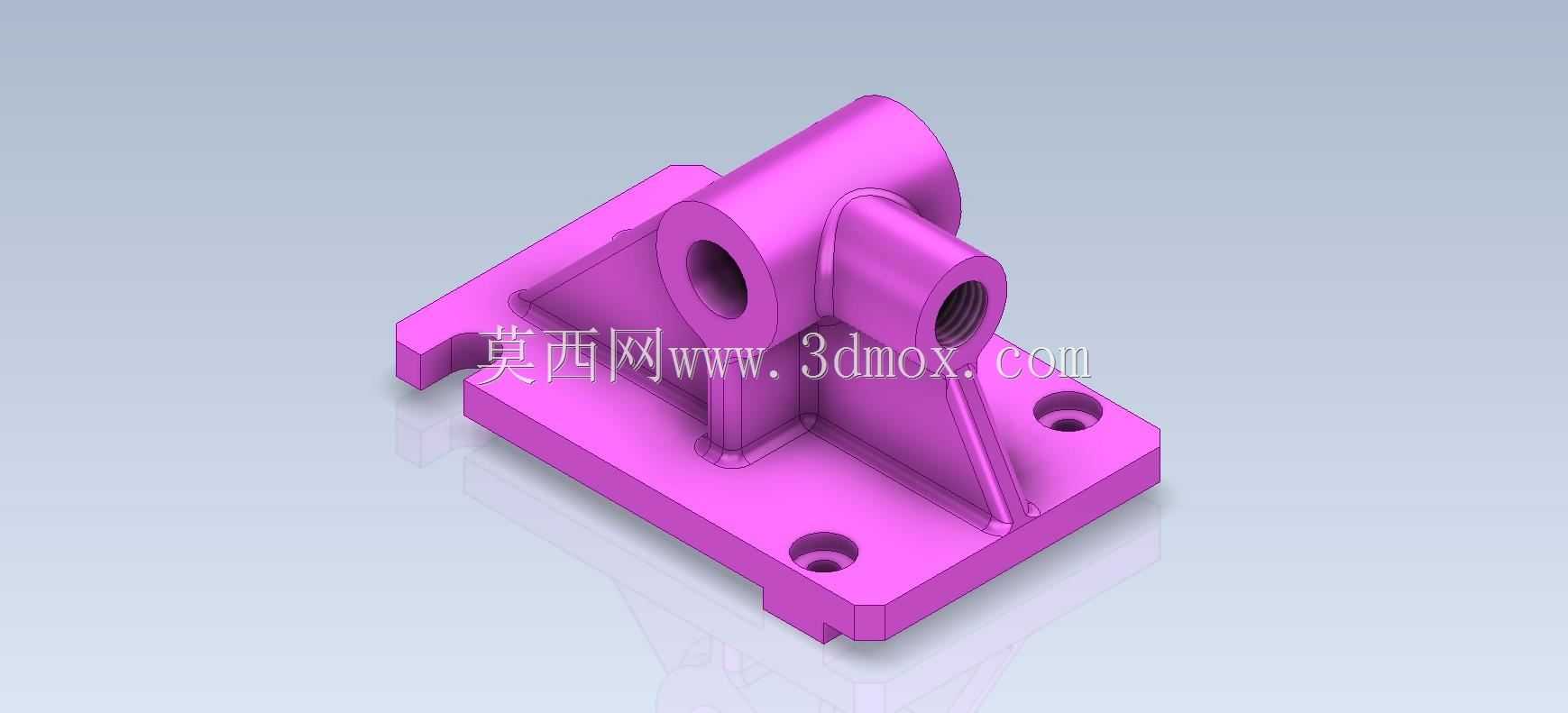

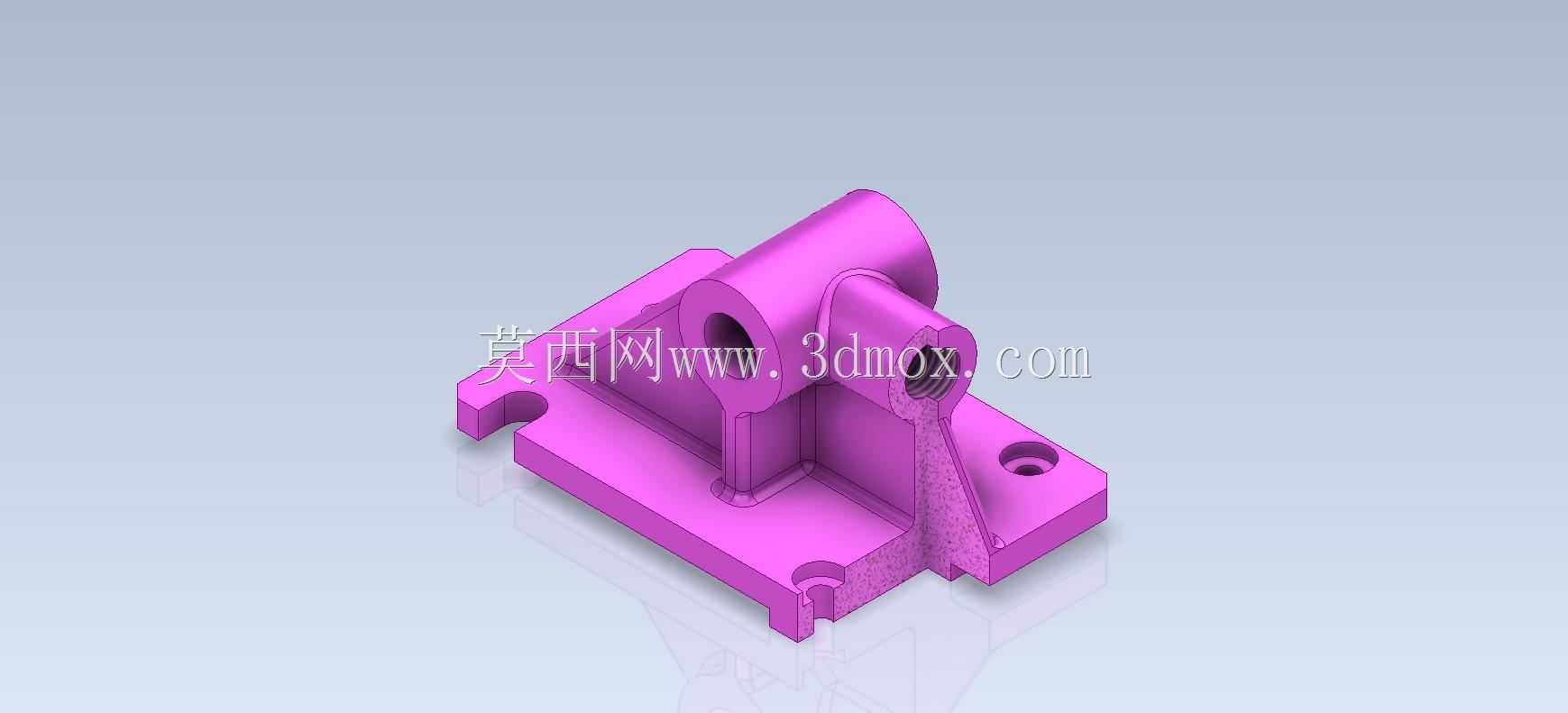

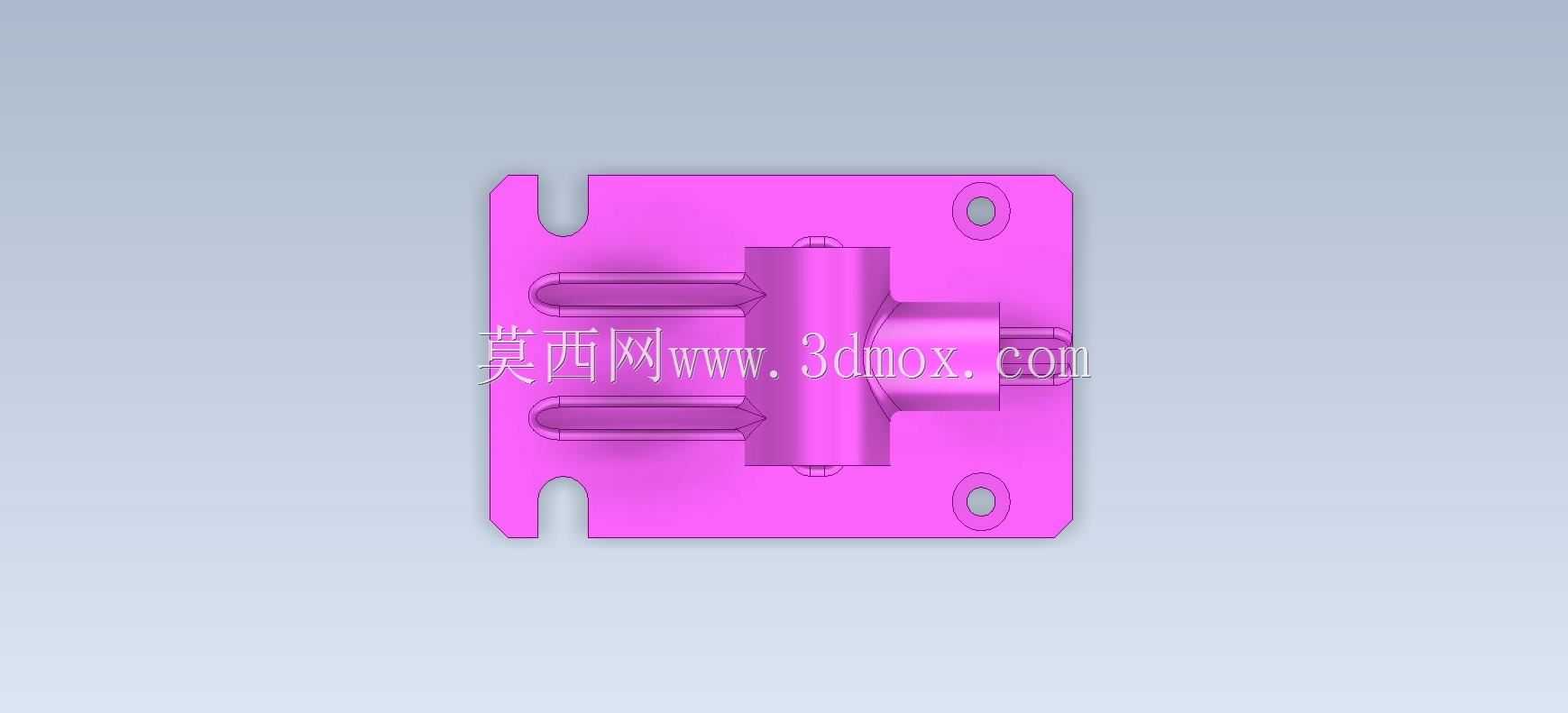

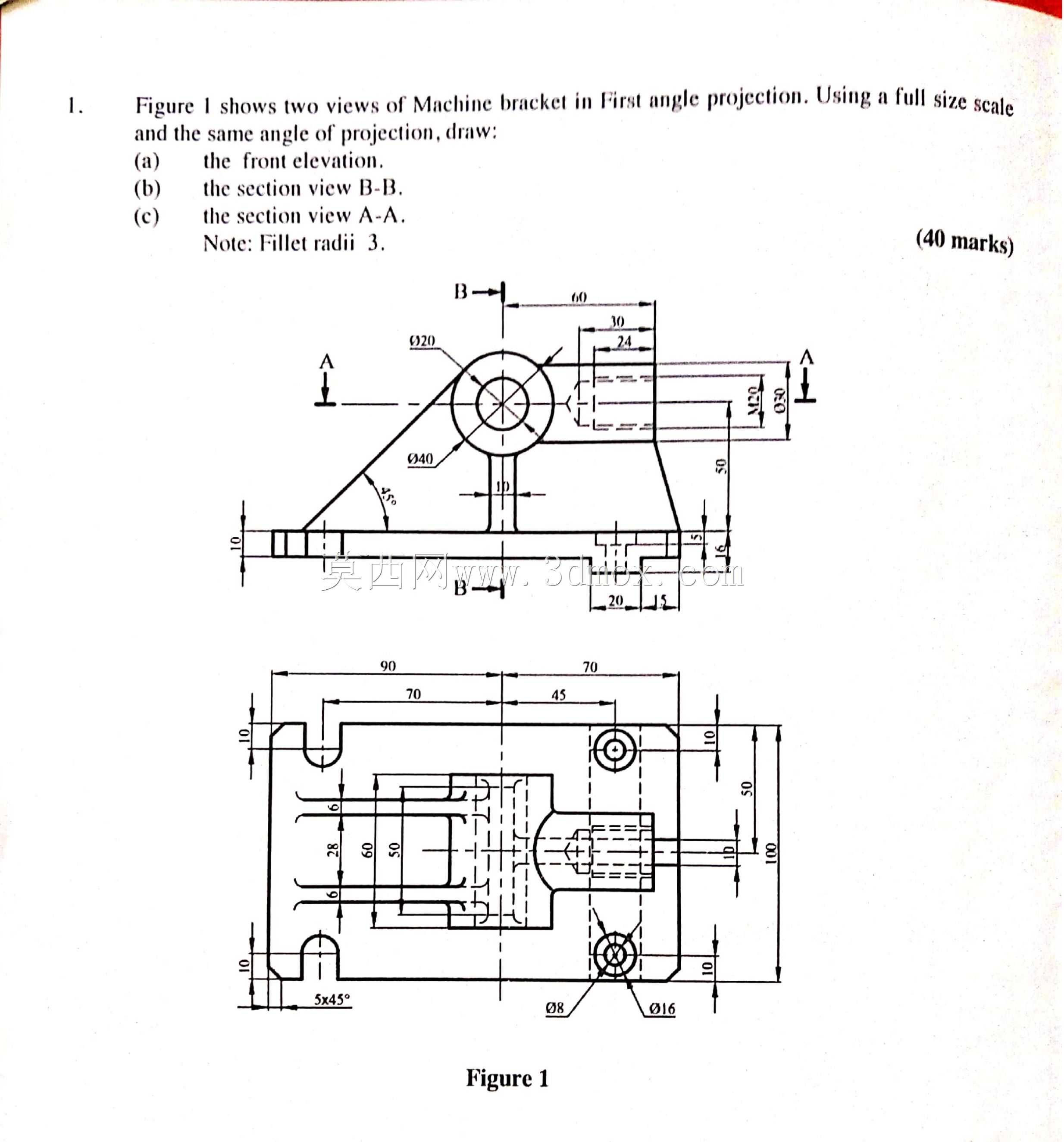

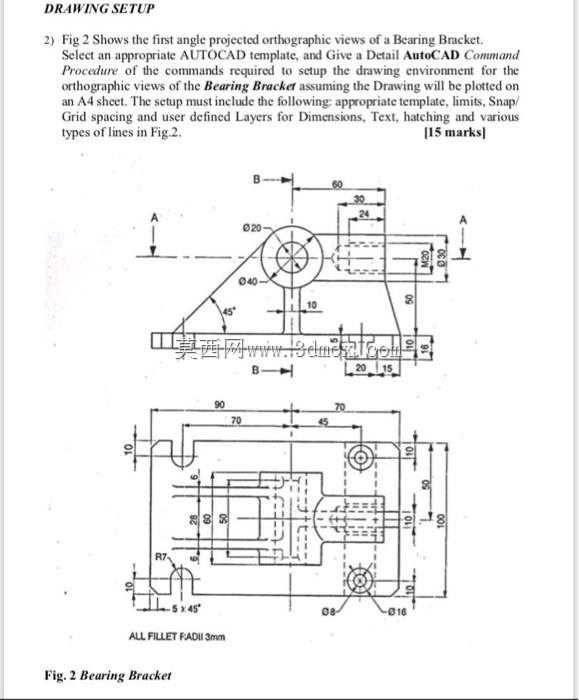

　　在常规机械传动系统的布局中，这类轴承支撑结构是转轴类组件的核心承载部件，常见于小型输送线动力端、教学实验台传动单元、非标自动化设备的从动轴支撑位，主要作用是为旋转轴提供稳定的径向与轴向定位基准，抵消轴系运转过程中产生的径向载荷与少量轴向窜动，避免轴系运行时出现偏摆、振动超差的问题。从结构设计逻辑来看，整个零件采用一体化铸造成型后机加工的工艺思路，底部为带安装缺口的矩形安装底板，底板上预留两个沉头安装孔，安装时可通过内六角螺栓将整个支座固定在设备的安装基面或型材框架上，底板边缘的缺口设计是为了避让安装位周边的凸起结构，降低安装基面的加工精度要求，即使基面存在少量凸台也能完成贴合安装，不需要额外做基面修配。

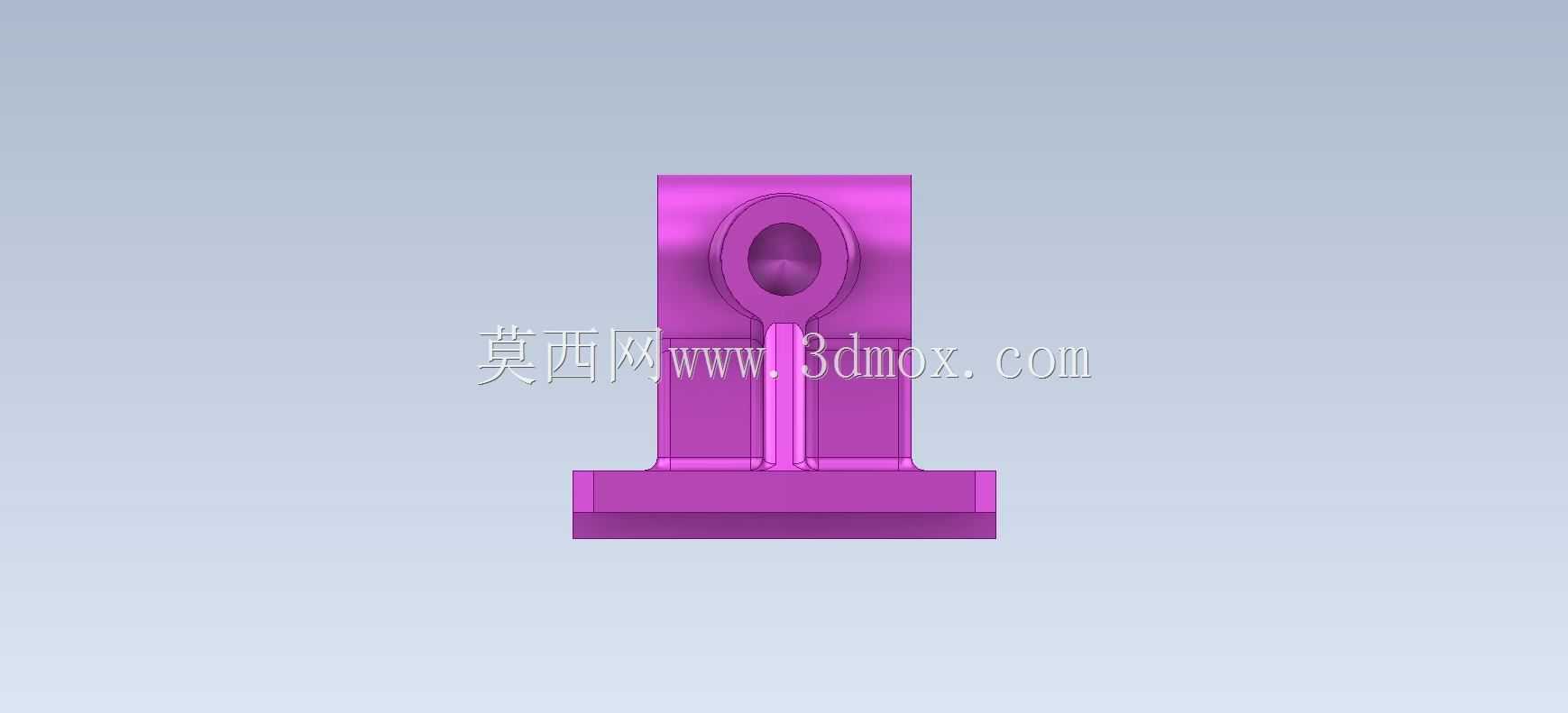

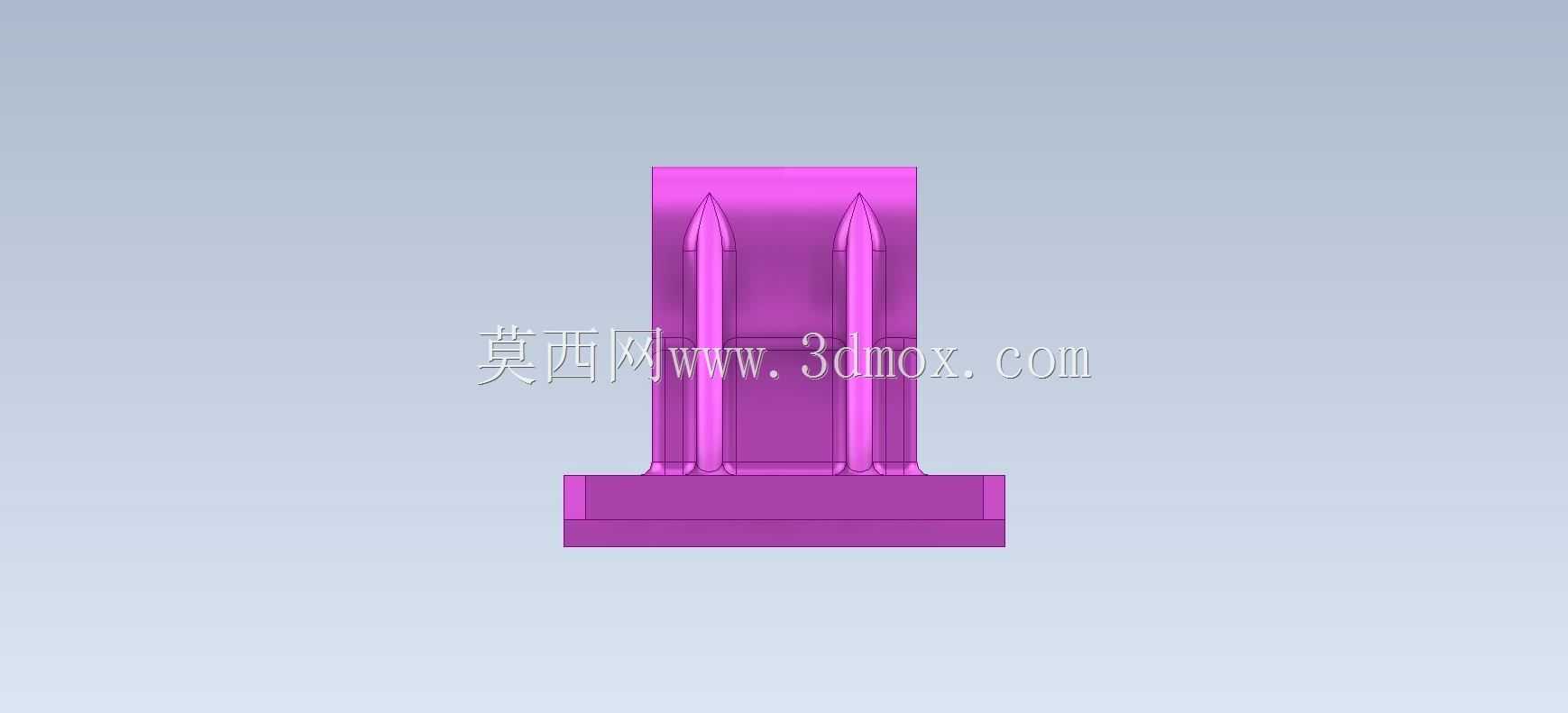

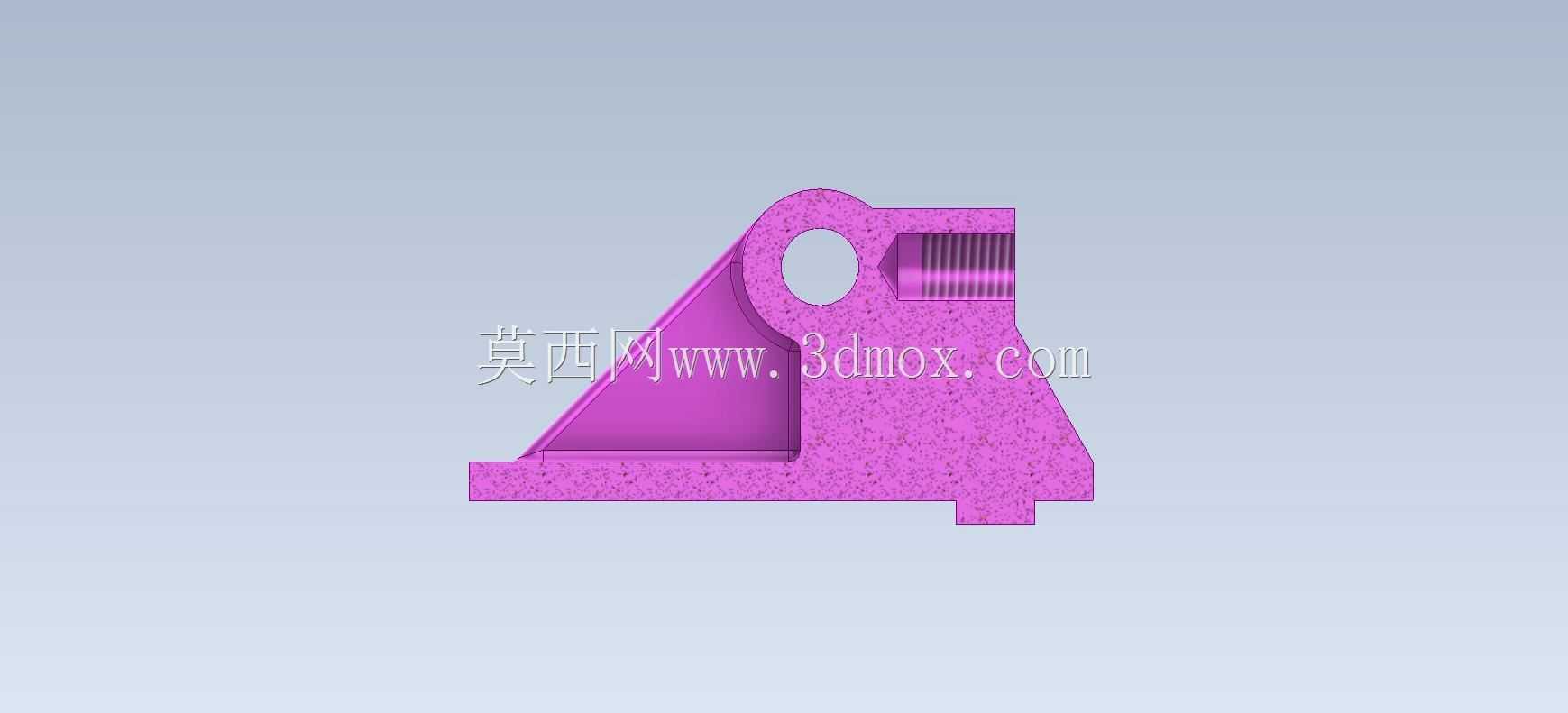

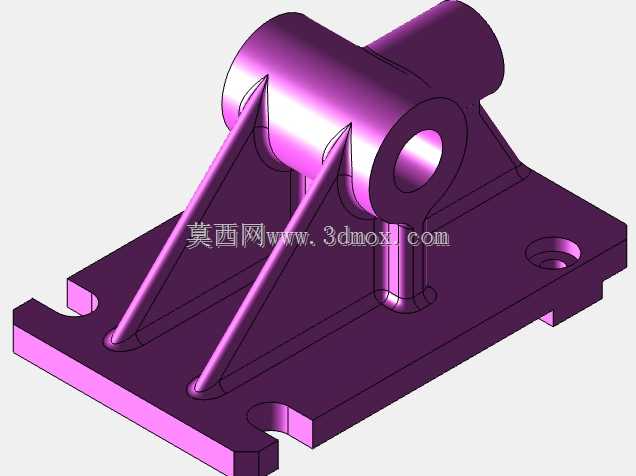

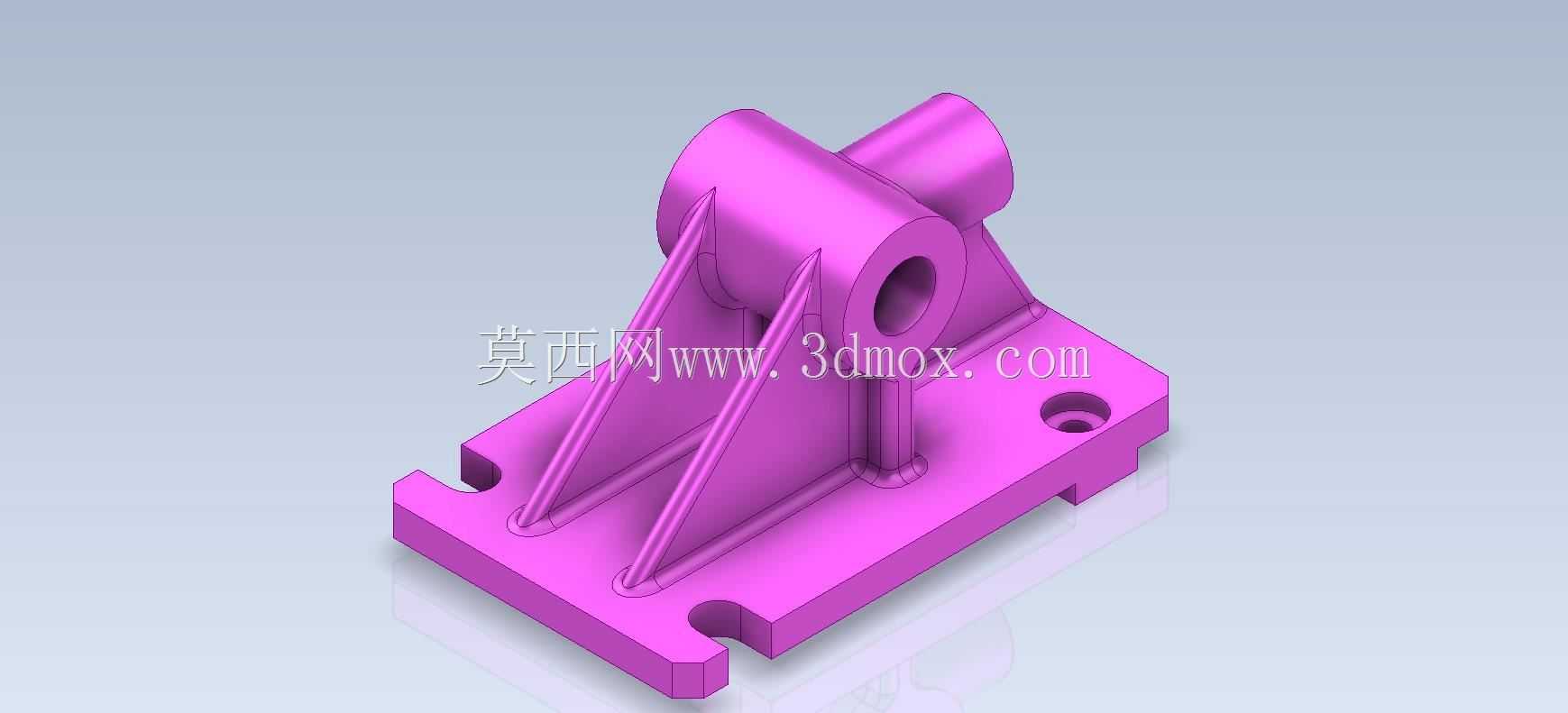

　　支撑主体部分采用斜向双筋板结构连接上部的轴承安装筒与底部安装板，筋板的厚度根据常规承载需求设置，既可以减少整个零件的材料用量、降低整体重量，又能保证支撑部位的结构刚性，避免轴承安装筒在承受轴系载荷时出现形变偏移；上部的轴承安装筒为通孔结构，内孔预留了标准轴承的安装公差带，可直接压入适配外径的深沟球轴承，筒壁上预留的径向小孔是用于安装紧定螺钉，对压入的轴承外圈进行周向定位，防止轴承在运转过程中跟随内圈出现跟转移位的问题。从安装边界尺寸来看，整个零件的安装底板长宽尺寸适配常规100mm间距的型材安装槽，轴承安装筒的中心高度符合小型传动系统的轴高设计规范，不需要额外加装调整垫片即可匹配同系列的传动轮、联轴器的中心高，

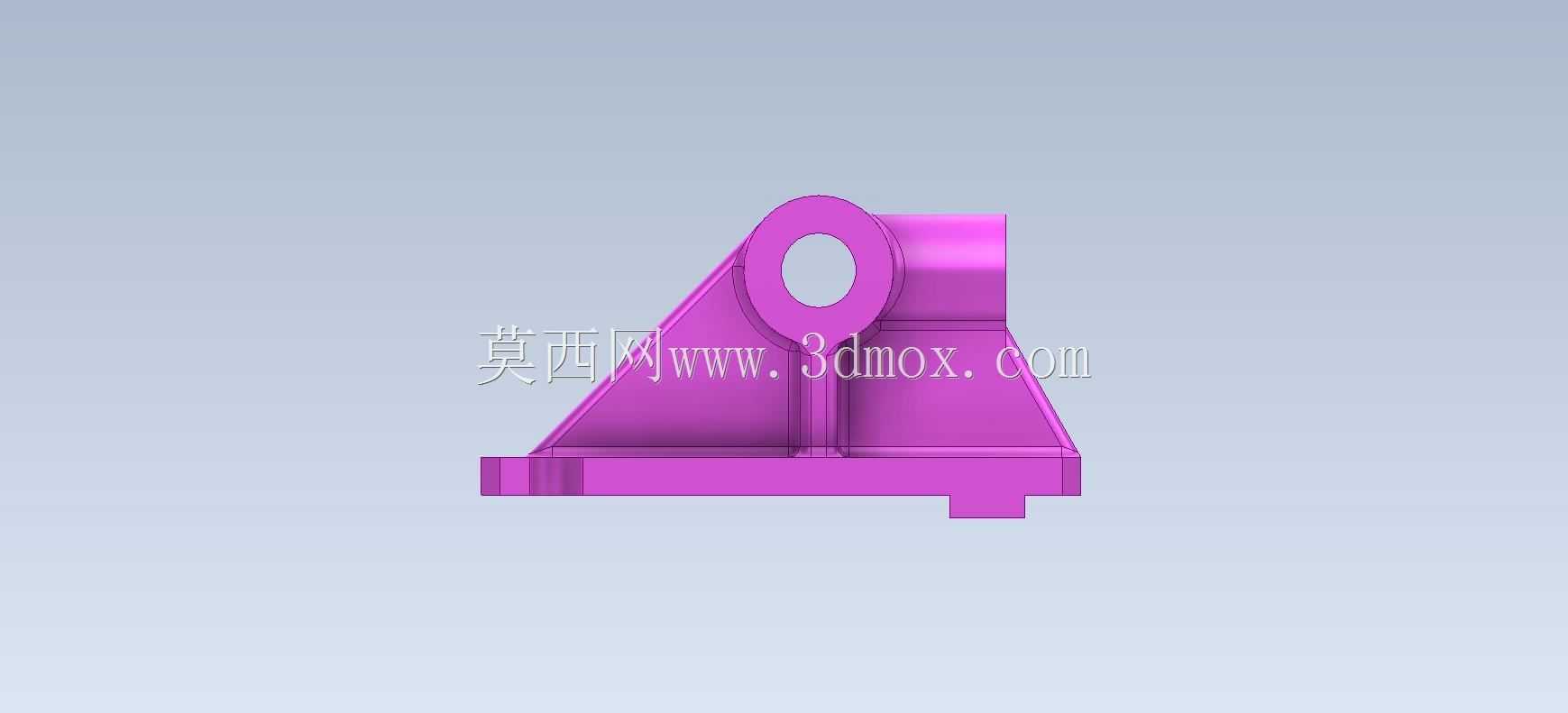

　　安装时需要注意底板与安装基面的贴合度，若基面平面度超差，可在底板下方加装0.1-0.5mm的铜皮进行调整，避免安装后轴承安装筒出现倾斜，导致轴系运转时卡滞、轴承过早磨损。在实际建模练习过程中，这类零件的建模逻辑可以拆分为底板拉伸、筋板放样、轴承筒拉伸、安装孔切除几个核心步骤，建模时需要重点注意筋板与安装板、轴承筒的衔接处做圆角过渡，避免应力集中，同时所有安装孔的位置需要与常用安装基准对齐，保证设计出的结构具备实际加工可行性，而不是仅停留在外观造型层面。这类支撑座在实际应用中，根据使用场景的不同可以选用铸铁、铸铝或者工程塑料作为加工材料，重载场景下选用铸铁材质保证刚性，轻载、需要减重的场景下可以选用铸铝或者3D打印的工程塑料材质，

　　满足不同设备的设计需求。设计过程中还需要考虑轴承安装后的润滑空间，部分同类型结构会在轴承筒上方预留注油孔，方便后期维护时加注润滑脂，延长轴承的使用寿命，本次练习结构虽然没有设置注油孔，但在实际改型设计时可以根据使用需求添加对应的结构特征，不需要对整体结构做大幅改动。
