交流稳压器炉罩底板结构设计

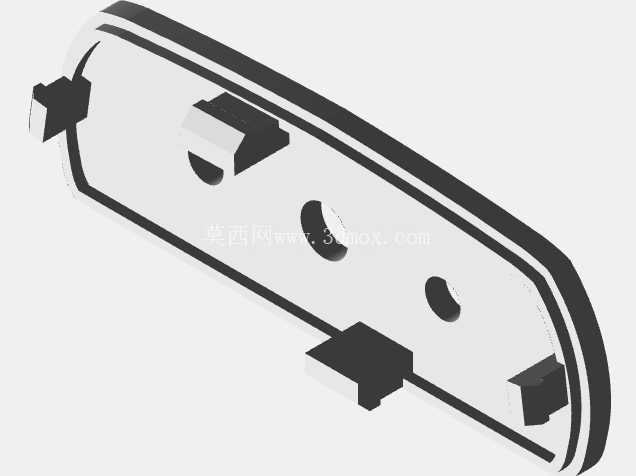

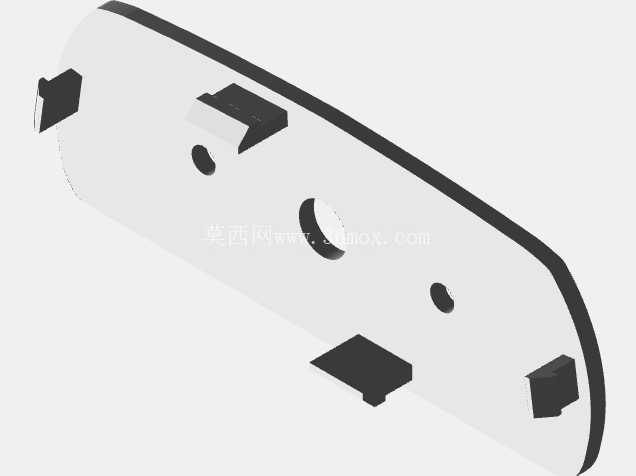

　　在交流稳压器的整机结构体系中，炉罩底板属于核心防护承载构件，直接决定了内部绕组、调压模块等核心元件的安装稳定性与外部防护可靠性，日常运维中这类构件常因外力磕碰、长期受热形变出现局部破损，直接更换整机会大幅提升运维成本，因此针对破损部位的替换件设计，是现场维修环节高频遇到的结构设计需求。该底板整体采用长条形弧边轮廓设计，边缘做了适配炉罩壳体的弧度收边，能够完全贴合稳压器炉罩的下沿安装位，避免出现装配缝隙导致灰尘、杂物进入设备内部。构件上分布的三处圆形通孔，分别对应内部元件的走线穿孔、固定螺丝过孔以及散热对流孔位，孔位的位置公差控制在0.1mm以内，确保装配时不会出现孔位错位导致的安装干涉。板体上分布的四个凸台式卡扣结构，

　　分别设置在板体的四个受力点位，卡扣的凸起高度与炉罩壳体上的卡槽深度完全匹配，装配时无需额外打胶或者增加紧固件，通过卡扣的过盈配合即可实现底板与炉罩的快速固定，同时也方便后期运维时快速拆卸，不会因为反复拆装造成连接位滑牙或者破损。设计过程中优先考虑了维修场景的适配性，没有采用原有一体冲压的整体结构，而是针对易破损的局部位置做了独立模块化设计，替换时无需拆解整个炉罩结构，仅需要将破损部位的残件清理后，将该底板对准卡扣位卡入即可完成修复，大幅缩短了现场维修的作业时长。从安装边界来看，该底板的整体长度适配主流中小功率交流稳压器的炉罩下沿尺寸，板体厚度与原有冲压件保持一致，不会因为替换件厚度差异导致炉罩装配后出现凸起或者缝隙过大的问题，

　　弧边的曲率完全匹配原有炉罩的轮廓弧度，装配后外观与原有构件几乎无差异，不会影响设备的整体外观完整性。板体上的卡扣结构做了根部加强处理，避免安装时用力过大导致卡扣断裂，每个卡扣的根部都增加了小圆角过渡，降低应力集中带来的结构失效风险，同时卡扣的卡接面做了微小的倒扣角度，确保卡入后不会因为设备运行的轻微震动出现松脱。走线孔的边缘做了钝化翻边处理，避免穿线时锋利的孔边割破线缆绝缘层，造成线路短路的安全隐患，散热孔的位置正对内部调压模块的发热区域，能够配合设备内部的空气对流路径，将发热元件产生的热量及时导出，避免局部积热导致元件寿命缩短。
