车载家用圆形低音喇叭单元三维设计

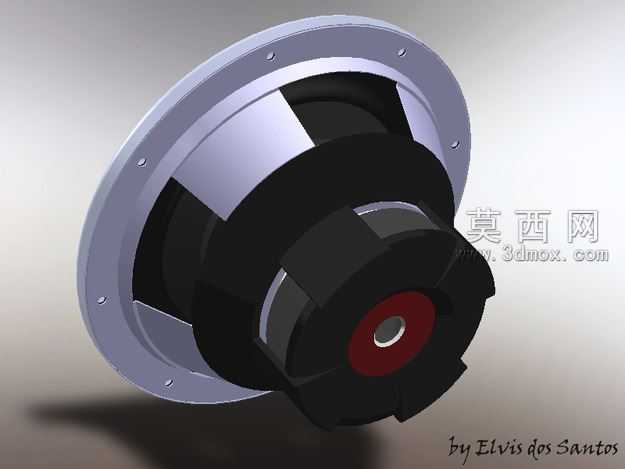

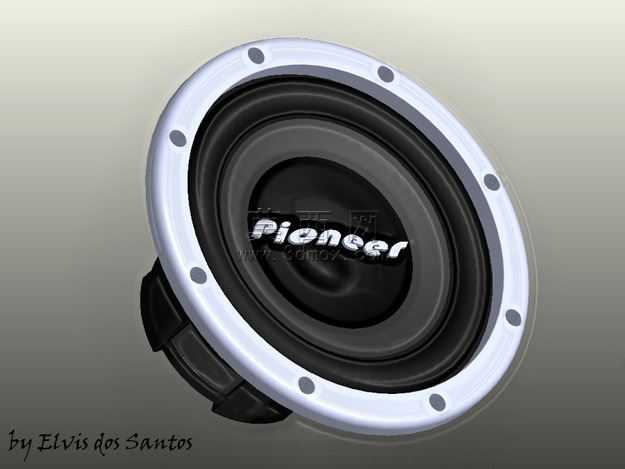

本作品为低音扬声器单元的三维建模设计，整体采用同轴圆形结构布局，在三维建模过程中严格遵循电声器件的尺寸规范，对各部件的装配公差进行了精准约束，确保各组件之间无干涉、装配逻辑符合实际生产工艺要求。模型整体分为盆架、振膜组件、磁路系统、定心支片、接线端子几个核心模块，建模时首先通过旋转特征构建扬声器的金属安装盆架，盆架边缘均匀分布沉头安装孔，孔位间距、沉头深度均按照常规车载及家用音响的安装标准设定，盆架的支撑辐条采用流线型弧度设计，既保证结构强度，又能减少声波衍射干扰。磁路系统部分采用T铁、华司、磁钢的同轴装配结构，建模时对磁钢的充磁方向、华司的导磁角度做了对应结构表现，中心的磁极芯柱预留了音圈的运动间隙，间隙尺寸符合常规大冲程低音单元的设计参数，可满足长冲程振动的位移需求。振膜部分采用复合锥盆结构，锥盆的弧度经过曲率优化，折环采用高顺性的半圆弧结构，建模时对折环的褶皱厚度、弧度做了细节还原，能够直观展现折环在大动态振动下的形变空间。定心支片部分采用同心圆波纹结构，波纹的数量、深度均按照大口径低音单元的支撑需求设定，可保证音圈在磁隙中始终保持同轴运动，避免擦圈问题。材质渲染方面，金属盆架采用磨砂银灰色金属材质，表面添加细微的颗粒质感还原金属压铸的工艺效果；磁钢及盆架底部的塑胶支架采用哑光黑色工程塑料材质，添加轻微的磨砂反光表现塑胶件的质感；中心的防尘帽采用深红色哑光质感，表面带有细微的织物纹理，还原纸质复合防尘帽的视觉效果；折环部分采用黑色橡胶材质，添加柔和的半哑光反光，表现橡胶的弹性质感。整体渲染采用影棚柔光环境，在模型下方投射柔和的接触阴影，突出各部件的结构层次与材质差异，模型的结构拆分逻辑清晰，可直接用于产品结构演示、装配工艺讲解，也可作为音响产品开发阶段的结构参考，各部件的参数设定均参考市面主流大口径低音单元的成熟设计，具备较高的实际参考价值。
