车载式悬臂吊运装置结构设计

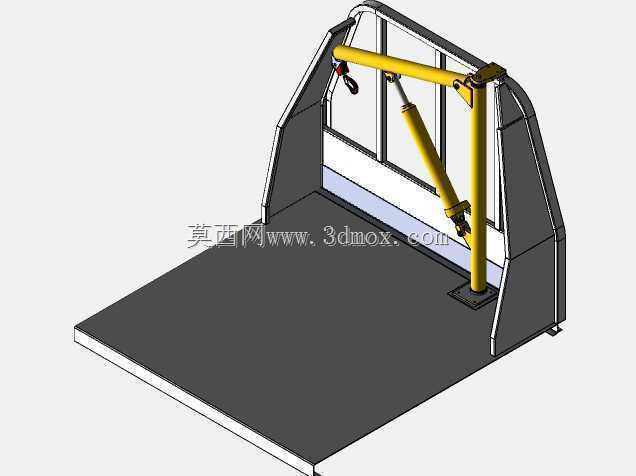

　　该结构为适配货运车辆货厢的车载悬臂吊运装置，主要面向零散重物装卸场景，解决无外接起重设备时的货厢上下料作业需求，常见于城乡配送、五金建材转运、设备售后维保等需要自主完成货物装卸的作业场景，无需依赖外部吊装资源即可完成单人操作的重物转移。装置整体采用立柱悬臂式布局，主立柱垂直固定于货厢前端靠近驾驶室的位置，安装底座通过螺栓与货厢底板的预埋加强结构连接，避免吊装作业时载荷直接作用于货厢薄钢板造成变形。悬臂主体采用变截面箱型梁结构，水平段从立柱顶端向货厢中部延伸，斜向设置的液压支撑杆连接悬臂中段与立柱下部，作业时可通过液压杆的伸缩调整悬臂的仰角，配合悬臂末端的吊钩滑轮组实现不同位置重物的起吊与落点调整，吊钩配套手拉式自锁葫芦，

　　可在起吊后锁定重物高度，避免作业过程中重物滑落。设计过程中优先考虑了货厢的安装边界，立柱安装位置避开货厢前端的驾驶室后围突出结构，悬臂水平伸展长度覆盖货厢宽度的三分之二区域，同时保证悬臂收回状态下不会超出货厢的外廓尺寸，不影响车辆正常道路行驶的合规性；液压支撑杆的选型匹配额定起重量下的倾覆力矩，立柱与底座的连接位置设置了加强筋板，将起吊载荷分散传递到底座的多个连接点，避免局部应力集中造成底板撕裂。从作业逻辑来看，该装置的起吊作业范围覆盖货厢侧方与货厢内部区域，重物可从货厢侧方地面起吊后，通过悬臂的水平回转调整至货厢内部落点，也可将货厢内的重物吊运至侧方地面，回转支承设置在立柱与底座的连接位置，支持悬臂360度手动回转，

　　回转阻尼结构可避免带载回转时的惯性冲击。结构细节上，悬臂末端的吊钩设置了防脱卡扣，防止吊装带或重物挂环脱出；液压管路沿立柱与悬臂的内侧布置，通过管卡固定，避免装卸货物时磕碰造成管路损坏；所有铰接位置均设置了自润滑轴套，减少日常维护频次，适应户外多尘的作业环境。针对货厢的使用场景，装置的所有外露结构件均采用喷塑防锈处理，避免雨水侵蚀造成的结构锈蚀，同时结构件的棱角位置均做了圆弧倒角处理，防止作业人员磕碰受伤。在载荷分配设计上，额定起重量范围内的作业工况下，装置的倾覆力矩由货厢自重与所载货物重量平衡，无需额外设置支腿，简化了作业准备流程，单人即可在短时间内完成吊装准备与作业操作，相比传统的手动搬运方式大幅降低了重物装卸的劳动强度，也避免了人工搬运重物时的砸伤、扭伤风险。
