摩托车自行车螺旋弹簧减震结构

　　这类减震部件主要适配两轮代步工具的悬挂系统，不管是跨骑、踏板摩托车的前后悬挂，还是山地车、电动自行车的后减震点位，都能见到同结构产品的应用。实际装车后，核心作用是过滤路面颠簸带来的竖向冲击，避免轮端跳动直接传递到车架与驾乘人员位置，同时在过弯、制动时提供足够的支撑刚度，抑制车身侧倾与俯仰幅度，保证轮胎与地面的有效接触面积，提升行驶稳定性。

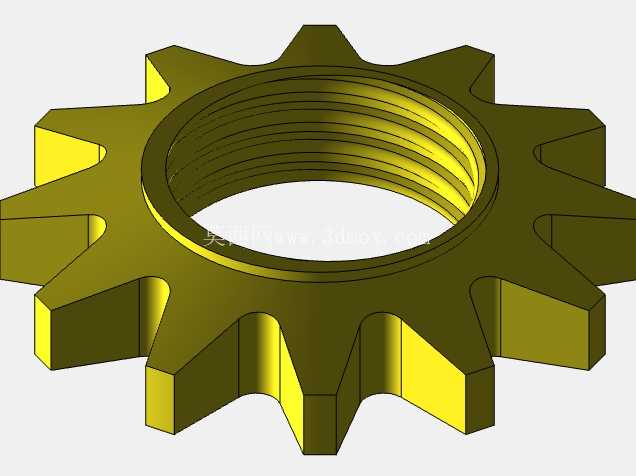

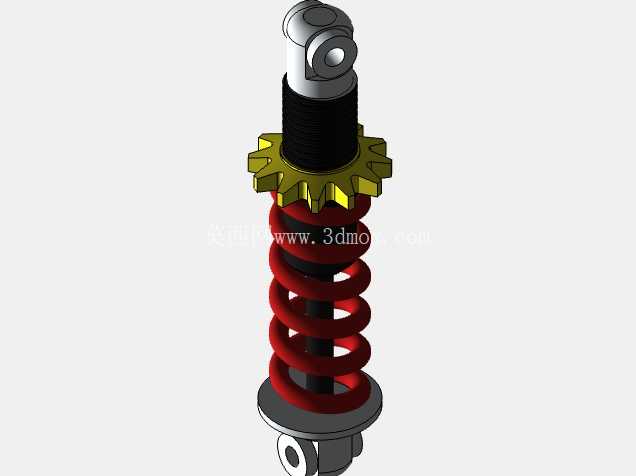

　　从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧作为弹性承载元件，弹簧表面做红色防护处理，适配户外使用的防腐蚀需求；中间的阻尼芯轴承担振动衰减功能，上端的鱼眼连接头与下端的平置安装座，分别对应车架端与摇臂端的安装点位，上端的调节齿圈可通过专用工具旋转，改变弹簧预压缩量，以此适配不同载重、不同骑行风格的刚度需求。

　　建模过程中需要重点关注几个安装边界参数：上端连接头的铰接孔中心到下端安装座铰接孔中心的自由长度，是选型替换时的核心匹配尺寸，直接影响装车后车身的初始高度；弹簧的中径、有效圈数决定了整体刚度曲线，建模时要保证螺旋线的螺距、升角与实际产品一致，避免运动仿真时出现弹簧与阻尼筒的干涉；上端调节齿圈的齿形模数、外径尺寸要与通用调节工具匹配，齿部的倒角处理也需要在模型中体现，保证实际加工后调节操作顺畅无卡滞。

　　阻尼筒部分的黑色防护套采用褶皱结构设计，建模时要还原其伸缩行程范围内的形态变化，避免拉伸极限状态下出现护套撕裂的问题；上下两端的铰接衬套内径需要与常用的安装螺栓直径匹配，衬套的橡胶缓冲层厚度也要在模型中预留，避免硬接触带来的异响与磨损。整个装配体的配合关系要符合实际装配逻辑，弹簧与阻尼筒为同轴配合，两端连接头的铰接孔轴线要保持平行，避免装车后出现侧向弯矩导致阻尼杆偏磨漏油。
