艾默生DN15科里奥利质量流量计结构设计

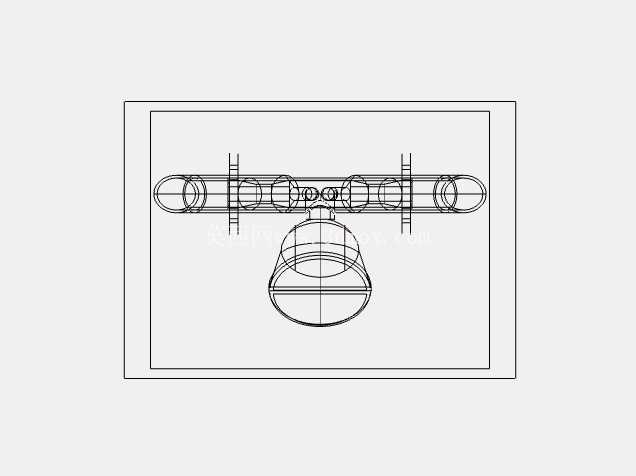

　　这款DN15规格的科里奥利流量计，适配ANSI 150级不锈钢法兰连接，核心测量单元采用双管振动式结构设计，在流体输送工况中可直接获取介质质量流量、密度与温度参数，无需额外温压补偿环节，测量精度不受介质粘度、密度波动影响。从现场安装边界来看，DN15通径适配小口径工艺管线，法兰端面的螺栓孔位严格匹配ANSI 150磅级标准，安装时无需额外加工转接件，管线对接后测量管与工艺管道保持同轴度，避免额外流阻干扰测量精度。

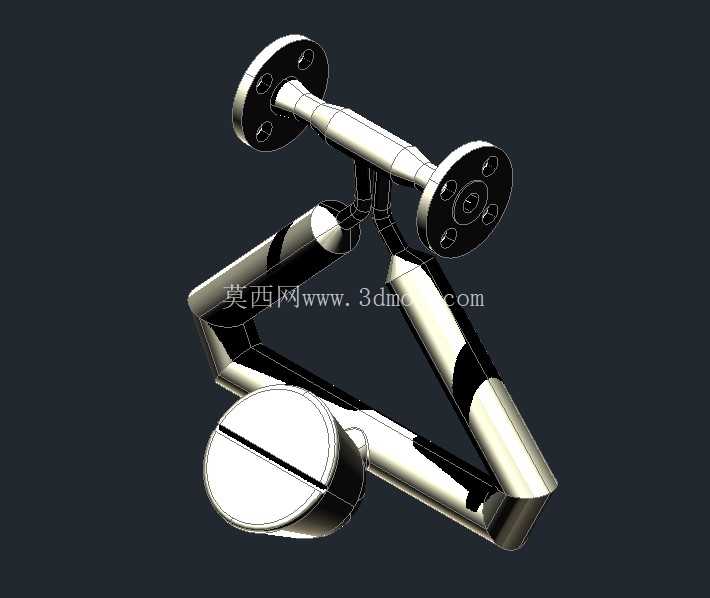

　　在化工小流量配料、食品医药无菌灌装、实验室流体标定台这类场景中，该规格流量计的应用占比很高，小通径设计适配低流量工况的测量需求，不锈钢本体材质可兼容多数腐蚀性介质与洁净工况要求。设计过程中，测量管的振动平衡结构是核心要点，两侧分流的测量管对称布置，驱动线圈位于测量管中部位置，检测线圈对称分布在驱动点两侧，当流体流过测量管时，科里奥利力引发的管段相位差被检测线圈捕捉，通过解算电路直接输出质量流量信号，外壳结构做了刚性加强设计，可抵消现场管线振动带来的测量干扰。

　　从结构细节来看，下部的变送单元壳体与测量管采用硬密封连接，防护等级满足工业现场户外安装要求，接线腔体预留了标准电缆格兰头安装位，现场布线时可直接接入防爆穿线管。测量管内壁做了抛光处理，无积液死角，适配CIP清洗工况，在食品饮料、制药行业的物料输送环节，可避免介质残留引发的交叉污染问题。安装时需注意预留前后直管段空间，虽然科里奥利流量计对直管段要求远低于差压式流量计，但避开泵出口、阀门节流端的强紊流区域，可进一步提升长期运行的测量稳定性。法兰密封面采用突面设计，配套标准非金属垫片即可完成密封，高压工况下可更换金属缠绕垫片，适配不同压力等级的工艺管线需求。
