双轴手动滑台XY位移进给工作台结构

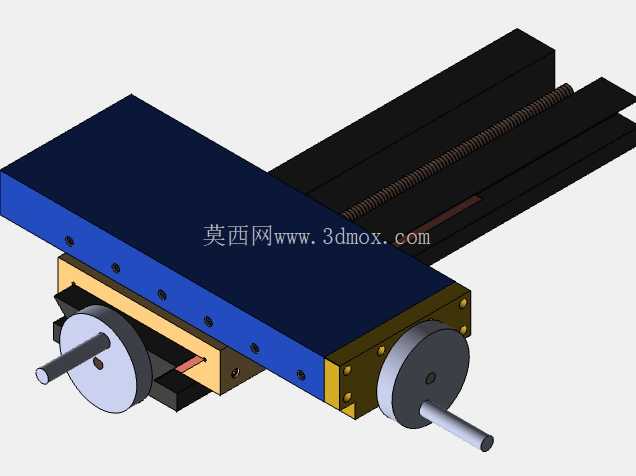

　　这款双轴手动位移工作台，是工装夹具、检测工位、小型加工设备中常用的进给调整部件，常见于实验室试样定位、小型零件二次加工装夹、光学元件对位、电子元器件焊点修补等需要平面内精准位移调整的场景，能够在不接入动力源的前提下，依靠手动操作实现两个正交方向的连续位移调节，适配没有自动化驱动需求、但需要频繁调整工位位置的作业场景。从结构设计来看，两个方向的滑台采用叠层布局，下层滑台承担单轴向的长行程进给，上层滑台正交布置在下层滑台的移动拖板上，实现另一轴向的位移输出，两个轴的传动均采用丝杠副传动结构，手轮直接与丝杠端部连接，转动手轮即可带动丝杠旋转，通过丝杠螺母副将旋转运动转化为拖板的直线位移，传动过程平稳无卡顿，配合导轨的导向约束，

　　能够保证位移过程中拖板不会出现偏摆、翘曲等问题。导轨部分采用矩形滑动导轨结构，导轨面与拖板的接触面经过配刮处理，配合适当的预紧力，既能够保证滑动的顺畅性，又可以消除传动间隙，避免反向转动手轮时出现空程误差，对于需要手动微调对位的场景来说，这种结构的刚性优于线性导轨的手动滑台，能够承受一定的切削力或者装夹压力，不会在受力时出现位移偏移。设计过程中，两个轴的行程做了差异化匹配，下层轴的行程略长于上层轴，适配多数作业场景中长距离调整工位、短距离微调对位的使用习惯，手轮的直径经过匹配计算，转动时的力臂长度合适，单指即可拨动手轮完成微调，双手握持可以实现快速的大行程进给，手轮端面没有设置复杂的刻度盘，预留了刻度粘贴的位置，

　　使用者可以根据自身的精度需求粘贴对应分辨率的刻度贴，降低不必要的加工成本。安装边界方面，整个工作台的底座采用平直的矩形结构，底座上预留了沉头安装孔，可以直接通过螺栓固定在设备机架或者工装平板上，安装时需要保证底座与安装面的贴合度，避免底座翘曲导致导轨卡滞；上层拖板的表面设置了T型槽或者螺纹孔阵列，方便装夹各类夹具、工件固定座、检测探头支架等配件，拖板的上平面与底座安装面的平行度控制在合理范围内，保证装夹后的工件不会出现倾斜。在实际使用中，这类手动XY工作台不需要接入气源或者电源，部署灵活，既可以单独作为小型作业的工位平台使用，也可以作为自动化设备的手动微调辅助模块，在设备调试、工件对位环节补充自动化行程不足的调整需求，结构上没有易损的电子元器件，仅需要定期在丝杠和导轨面涂抹润滑脂，即可长期保持顺畅的传动状态，维护成本极低。
