纸盒自动折合成型组装专用设备

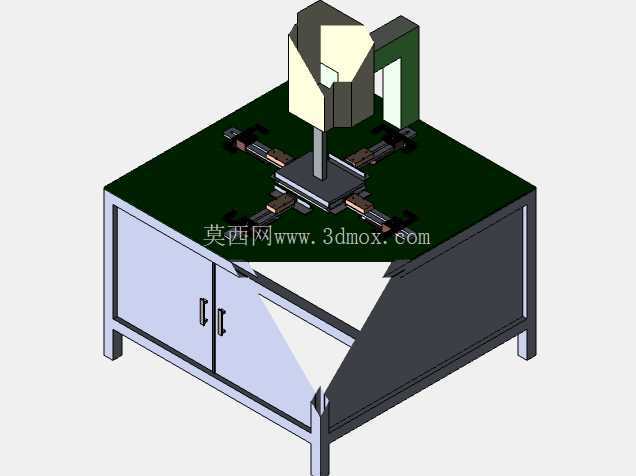

　　这款纸盒组装设备主要面向快消品、电子元器件、小型五金配件的成品包装工序场景，适配常规瓦楞纸盒、白卡纸盒的自动化折合成型作业，可替代传统人工折盒工位，在包装流水线前段完成纸盒从平张坯料到成型盒体的加工工序，衔接后续的产品装盒、封盒环节。设备下部采用方通焊接机架作为整体承载基础，机架外侧覆盖薄钢板钣金柜门，内部预留电气元件、气动阀组的安装空间，机架上表面铺设防静电工作台面板，作为各执行机构的安装基准面，整体安装边界可适配常规车间流水线的工位排布，无需额外做地基固定，底部可加装脚轮实现工位间的灵活移位。工作台面中心设置纸盒定位承载工位，四向分布可同步伸缩的折边执行机构，每个机构配备独立的直线导向副与驱动单元，可根据纸盒的折边顺序依次完成侧边折入、压合动作，工位上方设置竖直布置的压合成型头，在四侧折边完成预折后向下施压，将盒体的插舌部位压入对应卡槽，完成纸盒的整体锁合成型。设计过程中优先考虑多规格纸盒的适配性，四向折边机构的行程可通过调节安装位置实现适配，可覆盖一定尺寸范围内的方形、矩形纸盒加工需求，无需更换整套工装夹具，仅需调整各执行件的限位位置即可完成换型，适配小批量多品种的包装生产需求。设备的气动管路与电气走线均沿机架内侧的线槽布置，工作台面的执行机构走线通过台面下方的穿线孔引入柜体内部，避免外露管线干扰纸盒上料与成品取放动作，柜门设置可开启式把手，方便日常对阀组、控制器件的维护检修。从结构受力角度看，上部压合机构的安装支架采用悬臂式布置，支架与台面后侧的安装座刚性连接，压合头的运动方向垂直于工作台面，压合过程中产生的反作用力通过支架传递至下部机架，不会导致台面产生影响成型精度的形变，四侧折边机构的导向副采用线性滑轨配置，运动过程中无明显卡滞间隙，可保证折边位置的一致性，避免出现折边歪斜、插舌对位偏差的问题。实际应用中，该设备可搭配人工上料或者自动上料机构使用，人工将平张纸盒坯料放置在中心定位工位后，设备可按预设的动作流程自动完成所有折合成型步骤，成型后的纸盒可直接由操作人员取走放置到后续装盒工位，也可搭配简单的出料滑道将成型纸盒输送至下一工序，相比纯人工折盒，可大幅降低重复劳动强度，同时保证纸盒成型后的外形尺寸一致性，避免人工折盒出现的松紧不一、折痕偏移问题。在结构细节设计上，所有与纸盒接触的执行件端面均做圆角钝化处理，避免刮花纸盒表面的印刷层，压合头的下压行程设置硬限位与软限位双重保护，防止压力过大导致纸盒压溃变形，各运动机构的动作速度可根据纸盒材质调整，针对厚度较大的瓦楞纸盒可适当降低折边速度，避免折边过程中出现纸板开裂的问题。
