西门子4AM系列500VA控制变压器结构设计

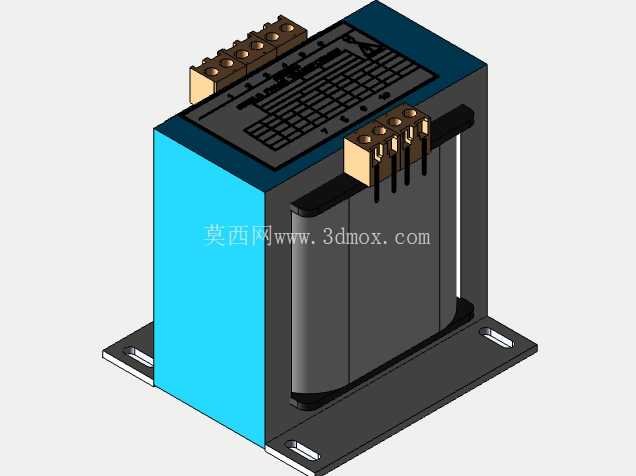

　　这款500VA容量的控制变压器，是工业控制回路里常用的电压转换器件，日常在机床控制柜、自动化产线配电单元、小型成套电控柜里都能见到它的身影，核心作用是把一次侧的工业交流电压转换成控制回路需要的标准电压，给接触器、继电器、指示灯、小型控制模块这类负载供电，同时还能起到一二次回路电气隔离的作用，降低主回路电压波动对控制侧元件的冲击，也能减少不同回路间的电磁干扰。从结构设计来看，整体采用立式安装布局，底部预留了两个带长圆孔的安装支脚，支脚的开孔尺寸和孔距适配常规电控柜内的安装梁标准，安装时可以通过长圆孔微调固定位置，抵消柜内安装孔的加工误差，不需要额外做转接件就能直接固定。本体的绕组部分做了分层绝缘包裹，

　　侧面的蓝色绝缘层既可以隔绝绕组与安装金属板的接触风险，也能在一定程度上提升绕组的散热效率，顶部的接线端子采用栅栏式排布，一次侧和二次侧的端子分区设置，每个端子都带压紧螺丝，接线时可以根据标识对应不同电压抽头，端子之间的绝缘隔条能避免接线后线头裸露造成的相间短路，日常维护时也能快速分辨接线点位。设计时充分考虑了柜内安装的空间边界，整体宽度和深度控制在常规柜内元件的安装间距要求内，高度方向不会遮挡柜内的走线槽，侧面预留的散热间隙不需要额外加装散热装置，依靠自然风冷就能满足额定负载下的温升要求。绕组的固定结构做了减震处理，在设备运行产生持续震动的场景下，也能避免绕组松动移位，接线端子的导电件采用铜质基材，

　　长时间带载运行也不会出现过热氧化的问题，外壳的防护等级适配柜内安装环境，能阻挡日常落尘和少量凝露对内部绕组的影响。在做电控柜布局设计时，这类变压器通常会布置在柜内进电侧附近，缩短主回路进线的走线长度，二次侧出线可以就近连接到端子排，减少控制线路的压降，建模时还原的安装孔位、端子排布、外形轮廓都能直接用于柜内的布局干涉检查，提前验证走线空间、安装距离是否符合电气规范，避免实际装配时出现元件碰撞、接线空间不足的问题。
