诺维斯N1200工业温控调节装置

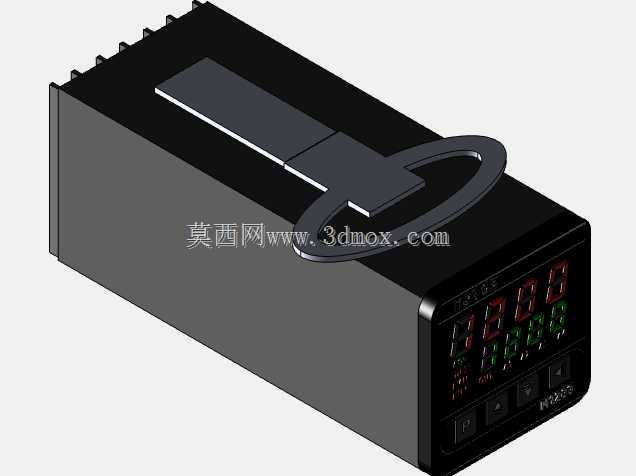

　　在工业加热、恒温试验、包装热封、注塑辅机以及小型配电温控场景里，面板式数显温控器往往是设备电气柜上最直接的人机交互节点。这款N1200控制装置采用紧凑横装壳体思路，正面布置双组数码显示与操作按键，上部保留卡扣式安装结构，后侧设置接线端子区域，整体围绕标准面板开孔嵌入安装而设计。

　　从实际使用角度看，这类装置承担温度采集、参数设定、输出控制和状态提示等任务。现场操作人员通过前面板按键切换设定值、报警值和运行模式，数码管在较远位置也能辨识当前测量值与目标值。壳体正面的显示区域采用红、绿数码管组合，红色通常用于突出主测量或设定参数，绿色用于辅助参数或输出状态，降低误读概率。按键下方留有标识区，便于在不同设备中定义功能含义。

　　结构建模时，外观主体可拆分为前面板边框、显示窗、按键帽、主壳体、顶部安装卡扣和背部端子区几个部分。主壳体采用近似长方体造型，边角做小圆弧过渡，既符合塑料外壳成型习惯，也避免装配时刮伤线缆。前面板略宽于机身，嵌入柜体后形成限位台阶；顶部弹性卡扣与面板边框共同夹紧钣金开孔，不需要额外螺钉即可固定，适合批量电控柜装配。

　　安装边界方面，选型时需要重点核对面板开孔宽度、高度以及柜体内部纵深。装置前方要预留手指按键和目视观察空间，后方则要留出接线弯折、端子插拔和线束走线距离。机身两侧不宜紧贴强电接触器或发热元件，若柜内温度较高，应与断路器、固态继电器等热源保持间隔，并保证线槽不遮挡背部接线。顶部卡扣在装入开孔后会产生回弹压紧力，建模时应体现其厚度、斜面导入角和与壳体的连接关系，不能只做成静态装饰件。

　　散热与电气安全也是这类仪表结构设计的关键。壳体侧面和背部通常需要布置细槽或开孔，以平衡内部电路板散热与防尘要求；三维布置时不能让安装梁、线槽或标签覆盖通风位置。前面板显示窗与壳体之间存在阶梯配合，装配后可减少现场灰尘进入；按键区域需保留独立按压行程，避免键帽与面板孔干涉。

　　从设备配套看，该控制装置可安装在恒温箱、热流道系统、食品加热设备、包装机械温控箱、实验台架以及小型工业炉控制柜中。它对外连接温度传感器、开关电源、继电器或固态继电器输出回路，内部电路板通过壳体实现定位和防护。设计人员在整柜布局时，通常会把它布置在柜门或操作面板的视线高度，旁边配置启停按钮、指示灯和电源开关，使参数查看与现场操作集中在同一区域。

　　三维模型表达应重视真实装配关系：前面板的显示窗、数码管、按键和铭牌位置需要层次分明；背部端子排列、接线空间和壳体止口要体现可制造性；顶部卡扣不能省略，因为它直接决定面板安装方式。机身比例应贴近嵌入式仪表的常见尺寸，前面板薄、主体深，背部端子区略窄，便于穿过开孔。若用于整机数字样机，还应在柜体面板上开出对应安装孔，并在模型周围保留检修与布线空间，从而让电气设计、结构设计和现场安装之间的尺寸关系更加明确。
