NovusN2000工业过程温控器结构

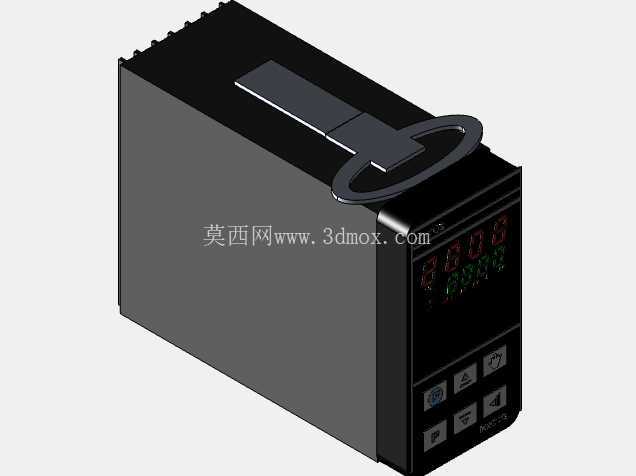

　　这套数显过程控制器的三维结构围绕盘装式工业仪表的实际装配边界展开，主体采用接近1/16 DIN规格的长方体金属壳体，深度方向预留了接线端子、散热间隙与面板卡扣位置，适合嵌入控制柜门板、温控台架、试验设备操作面等标准开孔场景。建模时先确定前面板的显示与按键布局，再向后延伸壳体、顶部提挂结构和侧面安装件，使外观比例、操作面朝向和柜内占用空间都能直接用于布局校核。

　　设备的核心用途是对温度、压力、流量等过程量进行采集、显示、PID调节和开关量输出，在橡塑机械、包装产线、热处理炉、环境试验箱、食品加工设备和实验室温控装置中较为常见。前面板上部布置双行数码显示区域，可同时呈现过程值与设定值；下方按键区承担参数切换、数值调整、模式确认和手动/自动操作等功能。按键之间保留了足够的指端操作间距，面板文字与符号朝向符合站立操作视角，便于在设备运行噪声和照明条件一般的车间内快速读取。

　　壳体前部采用深色面板边框，显示窗略微内凹，可减少现场强光对数码管读数的干扰。面板与主壳体之间形成台阶面，安装时配合密封垫和侧向锁紧件，能够把仪表压紧在控制柜门板上，既限制前后窜动，也为面板防护提供结构基础。侧面的卡装位置没有采用复杂外凸支架，而是利用壳体侧壁与紧固件配合，这种方式在密集排布的电控柜中更节省左右空间，多台仪表并排安装时只需保留标准开孔间距即可。

　　顶部的提挂与限位结构是该模型较有辨识度的部分。环状提手位于壳体上方，通过矩形连接座与顶面结合，既可以在搬运、检修或临时挂置时提供握持点，也能在某些开放式台架上辅助定位。建模时需要注意提手与顶面的连接过渡，连接座下方应留出壳体壁厚和加强筋位置，避免只做外观片体而忽略受力路径。环体边缘做了圆滑处理，握持方向与仪表长轴一致，提起时前面板自然朝向操作者，减少接线侧碰撞风险。

　　从柜内布置角度看，这类控制器后方通常需要为插拔端子、导线弯曲半径和维护手指空间预留深度。模型的长方体后端没有设置大面积突出物，有利于贴近线槽或导轨安装；顶部结构虽然高出壳体，但在柜体三维布局中应把它纳入最高轮廓检查，尤其当仪表安装在柜门上方、铰链附近或与线槽并行时，要确认关门过程中不与内部继电器、开关电源、线束扎带发生干涉。

　　散热设计上，温控器自身功耗不高，但在密闭电柜中仍需依靠壳体表面和后部空气间隙散热。结构建模保留了较完整的实体外壳，便于在热布局评估时把它作为一个发热体参与间距判断。若用于高温设备旁，面板前方应避免紧贴透明罩或保护膜，后部也不宜被导线完全包覆；多台仪表竖向叠装时，上下开孔之间要保留散热和安装工具操作距离。

　　接线与维护习惯也影响了外形处理。控制器前操作、后接线的方式使面板成为人机交互界面，后端成为电气连接区域，三维结构中前后分区明确。设计人员在把该模型放入整机时，可把面板作为外观对齐基准，把后端深度作为线缆走向约束，再依据实际端子位置安排线槽高度。对于需要频繁更换参数的工位，仪表中心高度宜设在操作者视线和手部容易到达的区域；对于很少调整的附属设备，则可布置在柜门下侧或检修门内侧。

　　模型对按键、显示窗、顶部提手、壳体棱边和面板层次均做了实体化表达，适合用于控制柜外观评审、安装开孔校核、人机操作分析以及设备说明书配图。结构上没有把仪表简化成单一黑色方块，而是保留了前面板倾斜视角下可见的显示区、按键矩阵和顶部挂环，这些细节在装配体中能够帮助工程师判断操作方向、维护空间和相邻部件距离。

　　在实际选型与结构设计衔接时，盘装温控器不仅要满足电气功能，还要与柜体板材厚度、开孔尺寸、后方线束深度、标签位置和防护要求共同考虑。该模型以紧凑金属壳体为基础，前面板承担交互与密封，顶部构件兼顾搬运和辅助固定，后部保持规整轮廓以适应柜内密集安装。通过这些结构特征，可以在设备概念设计阶段较早发现门板开孔、提手干涉、按键可达性和散热间距等问题，减少后期样机装配时的返工。
