自由轮自行车轮组及支撑结构设计

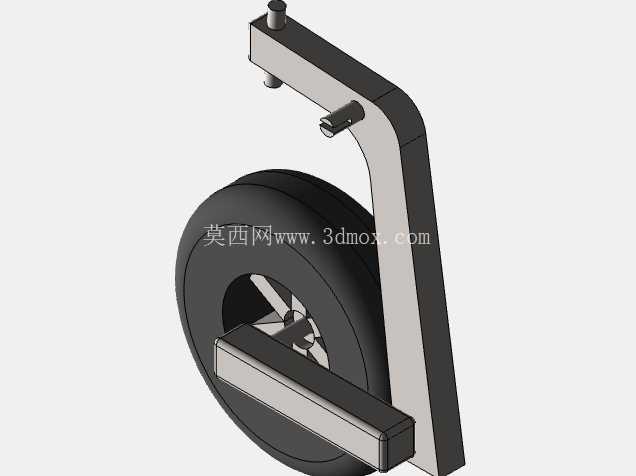

　　该结构属于小型代步载具的行走单元设计，核心围绕单侧支撑的自由轮结构展开，适配轻量化短途代步、小型人力载具的行走需求，常见于折叠代步车、辅助行走装置、小型人力输送设备的从动轮组设计场景中。从功能实现逻辑来看，该轮组采用单侧悬臂式支撑结构，区别于传统自行车的双侧叉臂固定方式，支撑臂从轮组侧上方延伸固定，轮轴单侧锁紧，这种设计能够大幅降低轮组侧向的安装空间占用，同时方便轮组的快速拆装维护，在需要频繁更换轮组、或者轮组侧方需要预留其他功能部件安装空间的场景下，这种结构的适配性远高于传统双侧支撑结构。设计过程中首先考虑的是轮组的承载边界，悬臂结构的支撑臂采用变截面折弯构型，靠近安装固定端的截面尺寸更大，向轮轴端逐步收窄，

　　在保证结构刚性的前提下尽可能降低整体重量，支撑臂上预留的两个安装柱用于和载具主体框架连接，安装孔位的同轴度公差控制在0.05mm以内，避免安装后出现轮组偏摆、转动卡滞的问题。轮组本身采用实心橡胶轮构型，轮毂内置辐板式加强筋，不需要额外配置充气内胎，能够适应厂区、园区等非铺装平整路面的行走需求，免维护的特性也降低了后期使用的运维成本，轮组和支撑臂的连接位置预留了标准轴承安装位，转动副的间隙控制在合理区间，既保证转动顺滑无卡滞，也不会出现轴向窜动的问题。从安装边界来看，支撑臂顶端的两个固定柱间距、伸出长度都经过匹配校核，安装时不需要对载具主体框架做额外的二次加工，直接通过紧固件锁紧即可完成装配，轮组转动时的外轮廓不会和支撑臂、

　　载具主体产生运动干涉，轮组的转动行程完全覆盖正常行走的转动范围，侧向的支撑臂厚度控制在合理区间，不会超出轮组的侧向宽度，避免行走过程中支撑臂剐蹭到路沿或者周边障碍物。在实际应用场景中，这种单侧支撑的自由轮结构也常被用于小型工装推车、辅助康复行走设备的从动轮设计，结构简单可靠，零部件数量少，加工制造的难度低，支撑臂采用板材折弯焊接工艺即可成型，不需要复杂的机加工工序，轮毂部分可以采用注塑工艺批量生产，整体的制造成本可控，同时结构的可靠性能够满足日常代步、轻载输送的使用需求，轮组的承载能力经过校核，能够满足单人乘坐或者轻载货物的承载要求，长时间使用也不会出现支撑臂变形、轮组转动不畅的问题。
