交流稳压器C型钣金安装固定支架结构

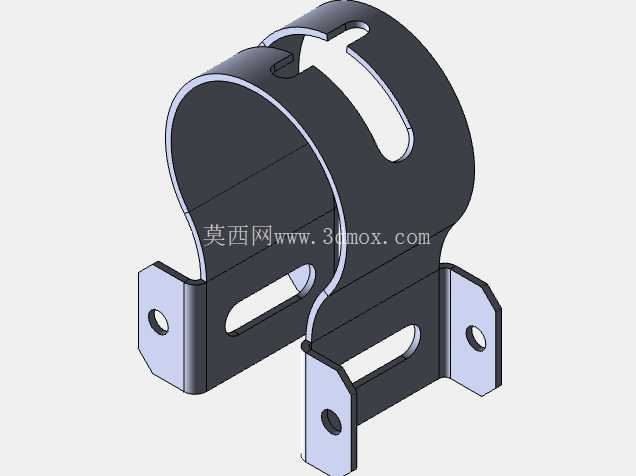

　　这款钣金安装支架是交流稳压器内部用于固定核心环形调压组件的专属支撑结构，在小功率壁挂式、台式交流稳压器的装配场景中，这类支架直接决定了核心线圈组件的安装稳定性与整机抗振性能，避免运输、使用过程中线圈移位引发的接线松脱、调压触点错位等故障。从结构设计逻辑来看，支架整体采用单块冷轧钢板经下料、冲孔、多道折弯成型，上部的半环抱弧形结构完全匹配环形调压线圈的外圆弧度，弧面与线圈外壁的贴合间隙控制在0.2mm以内，保证装配后线圈不会出现径向窜动；弧面上开设的异形缺口是为了避让线圈的接线端子与调压碳刷滑动轨道，避免支架与带电部件距离过近引发绝缘安全隐患，缺口边缘做了压平去毛刺处理，防止装配时割破线圈外层的绝缘漆层。

　　下部的三个安装支脚分别对应稳压器塑料底壳的预设安装柱，支脚上的圆形通孔适配M3规格的自攻安装螺丝，其中两个侧置支脚的长圆孔设计预留了0.8mm的安装调节余量，可抵消底壳注塑成型的尺寸公差，降低装配对位难度；支脚的折弯高度经过精准核算，保证线圈安装后底部与底壳之间预留10mm的走线空间，方便输入输出引线的排布与固定。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯处的内R角与板材厚度匹配，避免折弯时出现开裂变形，所有冲孔的位置距离折弯边的距离都大于1.5倍板厚，防止冲孔处因折弯应力出现变形；支架表面采用静电喷塑处理，既提升了防锈能力，也增强了与线圈之间的绝缘性能，完全满足低压电气设备的安规要求。在实际装配场景中，

　　该支架无需额外焊接工序，单一部件即可完成线圈的支撑与固定，相比传统的多件拼接支架减少了装配步骤，同时降低了整体物料成本，其结构强度可承受1.5倍线圈重量的静态载荷，在10-2000Hz的振动测试环境下也不会出现结构变形或固定松动的问题，完全适配民用及工业小功率交流稳压器的使用工况。
