多彩插孔带线排插三维建模设计作品

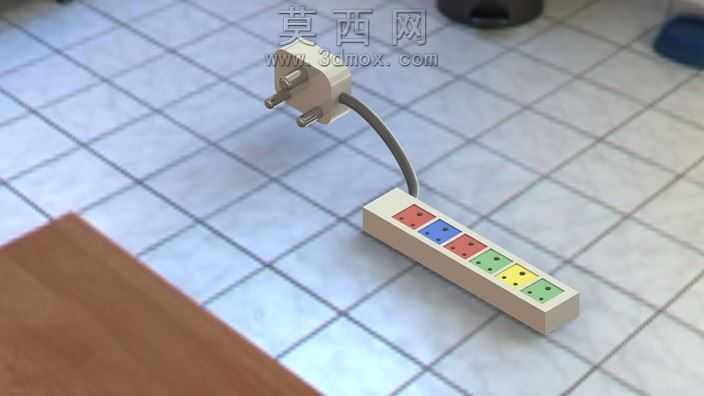

本作品为带插头连接线的多插孔排插三维建模成果，建模阶段依托参数化设计逻辑搭建整体结构，首先确定排插长方体外壳的基础尺寸比例，按照日常使用的握持与摆放需求设定外壳的长宽高参数，外壳边缘做小圆角过渡处理，还原真实民用排插的圆润边角特征，避免尖锐棱角带来的违和感。建模过程中先构建外壳的实体基体，再通过切除命令依次开出五个不同颜色标识的插孔位，每个插孔位严格对应国标插座的孔位间距与开孔尺寸，确保两孔、三孔插位的结构位置准确，能够匹配常规插头的插入空间需求。插头部分采用一体化建模思路，先构建插销的金属基体，三个金属插销按照国标三脚插头的角度与间距排布，外部包裹绝缘塑料壳体，再通过扫掠命令构建连接插头与排插主体的电源线，线材部分添加自然的弯曲弧度，模拟日常使用中线材随意摆放的松弛状态，避免生硬的直线造型降低模型真实感。材质与渲染阶段，为排插外壳赋予米白色哑光塑料材质，调整材质的粗糙度参数模拟普通PVC塑料的漫反射质感，避免过度反光造成的塑料质感失真；五个插孔模块分别赋予红、蓝、绿、黄等不同的高饱和度哑光塑料材质，通过色彩区分不同功能的插孔区域，还原现实中分区排插的视觉特征；插头的金属插销赋予磨砂金属材质，添加轻微的反射效果模拟镀锌插脚的金属质感，插头外壳与排插主体保持一致的米白塑料材质；电源线部分赋予深灰色橡胶材质，调整材质的凹凸参数模拟橡胶线材表面的细微纹理，提升材质的真实度。渲染阶段采用柔和的室内漫射光源，在网格地面上投射出自然柔和的阴影，通过多角度光源补光避免模型暗部死黑，清晰展现排插的整体结构与各部件的材质差异，整体模型结构完整，各部件装配关系准确，既还原了民用排插的外观特征，也保证了内部结构逻辑的合理性，可用于民用电器配件的展示、教学演示等场景。
