ASMEB16.47系列ARFWN大尺寸法兰结构设计

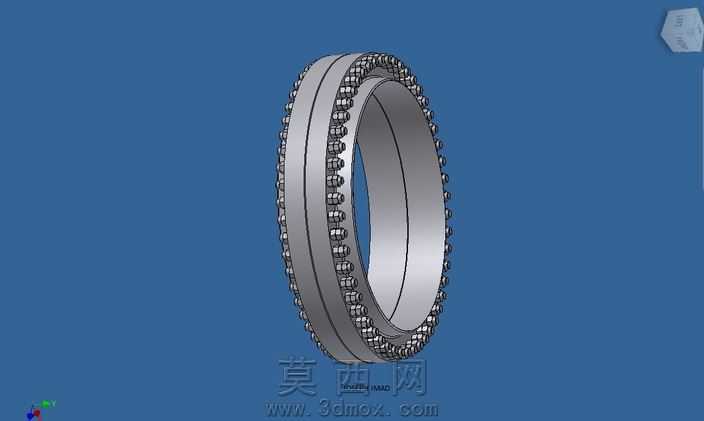

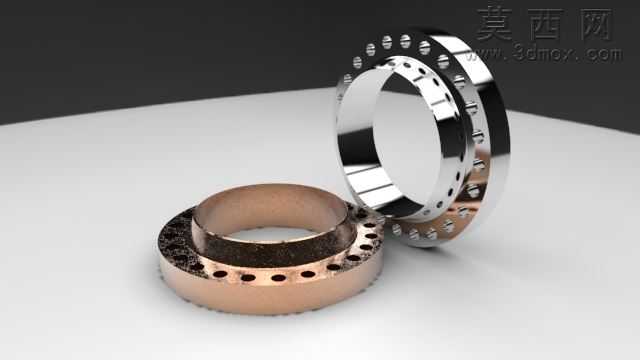

本模型为ASMEB16.47系列ARFWN大尺寸法兰，尺寸覆盖26英寸至60英寸规格，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循ASME B16.47标准中ARFWN法兰的尺寸公差与结构规范，保证模型各部位尺寸与实际工业应用标准完全匹配。建模阶段首先绘制法兰的基准截面轮廓，通过旋转特征生成法兰的环形基体结构，随后对法兰密封面、螺栓孔分布圆、颈部过渡结构进行精细化特征构建：法兰颈部采用平滑变径过渡设计，可有效降低管路连接位置的应力集中问题，提升法兰在高压工况下的结构强度；螺栓孔沿法兰圆周方向等距均匀排布，建模时采用圆周阵列特征完成所有孔位的生成，保证各孔位的位置度、孔径尺寸完全符合标准要求，相邻螺栓孔的角度误差控制在标准允许范围内；密封面结构按照ARFWN法兰的规范设计，可适配对应规格的密封垫片，保证管路连接后的密封性能。材质配置上为模型赋予了碳钢材质属性，通过渲染调整材质的金属粗糙度、反光度参数，还原工业法兰的真实金属质感，渲染阶段采用柔和的环境光搭配定向补光，清晰展现法兰的环形轮廓、螺栓排布细节与颈部过渡结构，避免模型细节被阴影遮挡。设计过程中兼顾了不同压力等级下的法兰结构差异，模型保留了完整的参数化特征，使用者可根据实际工程需求调整法兰通径、压力等级对应的尺寸参数，快速生成对应规格的法兰模型，可直接用于大口径工业管路系统的装配仿真、工程出图、施工方案演示等场景，法兰率覆盖#150至#900等级范围，能够适配石油化工、市政给排水、电力输送等领域的大口径管路连接需求，模型结构完整无缺失特征，各部位倒角、圆角过渡均按照实际加工工艺要求设置，不存在建模错误导致的结构干涉问题，可直接导入各类三维装配场景中使用。
