2英寸规格快锁式管路连接快销结构

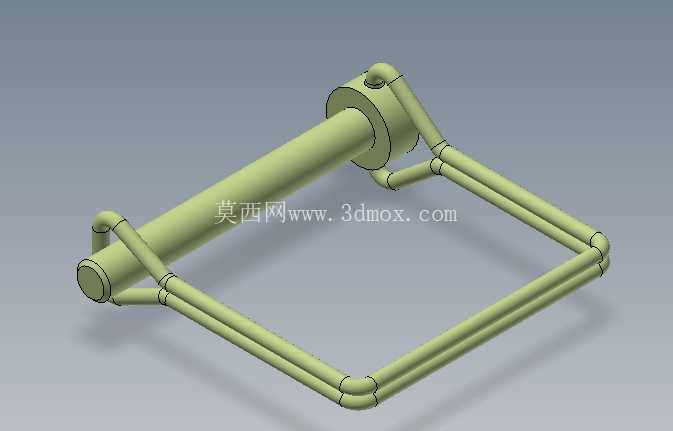

　　这款快销结构主要面向流体管路的快速装拆场景设计，在需要频繁拆装管路的换热系统、小型稳压流体回路、实验室流体测试台架上都能见到这类零件的应用，它替代了传统的螺栓法兰连接方案，不需要额外工具就能完成管路的对接锁定，大幅缩减管路拆装的作业时长，在需要定期清理管路内部、更换管路段的运维场景中实用性极强。从结构设计来看，主体采用圆柱销作为核心承载段，侧边的弯折管架结构既是操作手柄，也是锁止限位结构，当圆柱销插入对接管路的预设销孔后，转动侧边的框型手柄就能让销体上的限位卡台卡入对接件的卡槽内，实现轴向与周向的双重锁止，不需要额外加装开口销或者锁紧螺母，避免了小零件丢失导致的连接失效问题。设计过程中充分考虑了操作的人机工程性，

　　框型手柄的弯折半径做了圆弧过渡，没有尖锐棱角，操作人员戴劳保手套也能顺利完成扳动操作，不会出现硌手或者打滑的问题；销体与对接孔的配合间隙控制在0.1毫米以内，既保证插拔顺畅，又不会因为间隙过大导致管路对接后出现晃动，在带轻微振动的流体设备上也能保持稳定的连接状态，不会因为长期振动出现松脱。外形尺寸上，主体销段的有效配合长度为2英寸，适配直径对应1/4英寸规格的管路对接法兰销孔，安装时只需要在对接的两个管路上预先加工出对应直径的同轴销孔，不需要额外加工螺纹或者密封槽，降低了对接件的加工难度；框型手柄的外轮廓尺寸控制在合理范围内，转动锁止时所需的操作空间很小，在管路排布密集的紧凑设备舱内也能顺利完成操作，不会和周边的管路、

　　元器件发生干涉。销体的承载面做了局部加厚处理，能够承受管路内部流体压力带来的轴向推力，在常规低压流体回路的工作压力下，不会出现销体变形或者断裂的问题；所有管路弯折处都采用了圆角过渡，没有应力集中的直角结构，即使在反复拆装的受力工况下，手柄和销体的连接位置也不会出现疲劳开裂的问题，整体结构没有易损件，长期使用不需要更换配件。实际选型使用时，需要注意对接销孔的同轴度公差控制在0.05毫米以内，避免强行插入导致销体表面划伤，影响后续插拔的顺畅度；锁止操作时只需要将手柄扳动到限位位置即可，不需要额外施加过大的锁紧力，依靠结构本身的卡合限位就能实现可靠锁止，过度施力反而可能导致对接件的卡槽出现塑性变形。
