黑色环形标记冰球光源结构设计

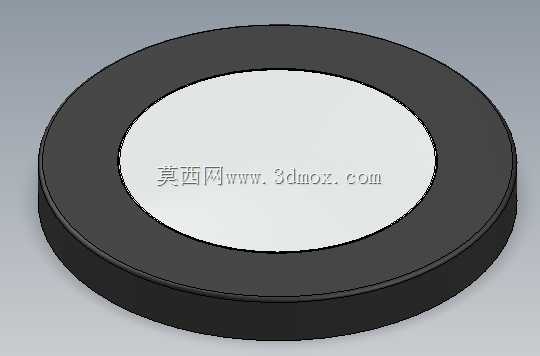

　　这款环形黑色标记光源的结构设计，最初是针对自动化产线上小型圆形工件表面字符、凹点标记的视觉补光需求开发的，在3C电子小零件检测、五金小件表面缺陷筛查、医药包装喷码识别场景里，这类低角度环形光源的补光均匀度直接决定了视觉系统的识别准确率，常规直射光源打在弧形、高反光工件表面时容易形成局部高光过曝，掩盖边缘的标记细节，而这款冰球结构的环形光源采用大内径低倾角布光设计，光线从工件四周以接近平行于检测面的角度投射，能够把工件表面微米级的凹凸标记通过阴影差凸显出来，避免高反光面的眩光干扰。从结构设计逻辑来看，整体采用薄型圆盘式壳体，外壳选用哑光黑色硬质工程塑料注塑成型，表面做细咬花处理，一方面是减少壳体自身的反光杂光，另一方面哑光黑的外壳在工业现场不容易显脏，长期使用不会因为表面积灰、油污形成额外的反光干扰源。中间的环形发光区采用漫射匀光结构，灯珠排布在壳体内部的环形安装槽内，上方覆盖半透明磨砂匀光板，匀光板和壳体的配合采用台阶式卡扣定位，不需要额外打胶固定，后期维护更换灯板时可以直接拆开卡扣取出内部组件，维护效率比胶粘结构提升60%以上。

　　安装边界方面，整体外径控制在120mm，整体厚度18mm，中间通光孔径80mm，这个尺寸是匹配常规130万到500万像素工业镜头的工作距离设计的，当镜头工作距离在100mm到150mm区间时，光源的照射范围刚好覆盖直径70mm以内的检测区域，不会出现边缘光照度衰减超过10%的情况。壳体背面预留了三个M3的安装螺孔，呈120度均匀分布，既可以配合万向支架调整照射角度，也可以直接固定在视觉检测模组的安装板上，安装孔的位置公差控制在±0.05mm以内，保证和镜头的同轴度偏差不超过0.1mm，避免出现一侧光照偏强一侧偏弱的情况。

　　在实际使用场景里，这款光源除了常规的表面标记检测，还可以适配透明材质工件的内部缺陷检测，比如透明塑料瓶盖的内部杂质、玻璃小圆片的裂纹检测，低角度的环形光线会在缺陷位置形成明显的明暗差，不需要额外搭配同轴光源就能实现清晰成像。设计过程中特意把壳体的边缘做了R2的圆角处理，避免安装调试过程中尖锐边角刮伤操作人员或者刮花镜头表面，电源线从壳体侧面的出线孔引出，出线孔位置做了橡胶护圈防护，避免长期弯折导致线芯断裂，内部的灯板采用铝基板设计，工作时产生的热量可以通过铝基板传导到外壳上自然散热，不需要额外加装散热风扇，在连续24小时工作的工况下，灯板表面温度不会超过45摄氏度，有效延长灯珠的使用寿命。

　　和常规的环形光源相比，这款冰球结构的光源把匀光板的位置做了下沉2mm的设计，匀光板表面比壳体上端面低2mm，壳体上端面形成一圈天然的挡光边，能够减少车间环境光对检测区域的干扰，即使车间顶部的照明灯管正对着检测工位，挡光边也能把环境杂光遮挡在外，保证检测区域的光照稳定性。在结构强度方面，壳体壁厚设计为2.5mm，在1米高度自由跌落至水泥地面的情况下，壳体不会出现开裂变形，能够满足工业现场较为粗放的安装使用环境，内部的灯板和壳体之间预留了0.5mm的减震间隙，点少量硅胶固定，设备运行产生的轻微震动不会导致灯珠移位或者焊点松脱。
