黑色挡泥板集成带灯支架结构设计

　　日常做两轮、低速四轮代步车的外装附件结构设计时，挡泥板配套的照明安装件是很容易被忽略但直接影响使用体验的部件，这次的结构方案把挡泥板支撑和侧边指示照明做了一体化整合，省去了单独装灯座、额外打固定孔的麻烦，适配多数常规尺寸的非金属挡泥板安装场景。

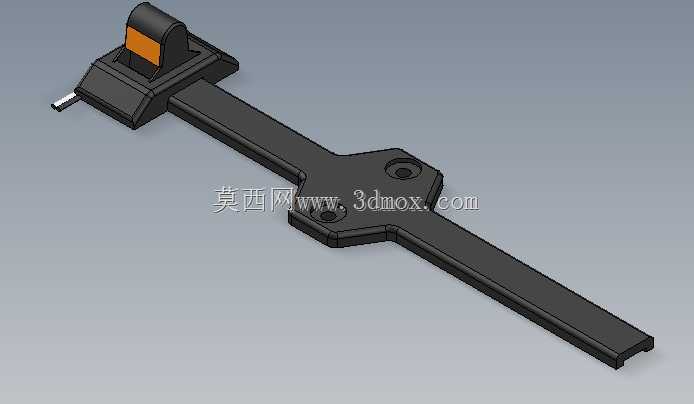

　　先从实际安装边界说起，整个支撑臂采用长条形等截面设计，主体截面做了内凹的加强筋结构，不用额外增加壁厚就能提升纵向抗弯折能力，毕竟车辆行驶过程中挡泥板会持续受到路面溅起的砂石冲击、雨天水流的持续推力，还有过颠簸路面时的持续振动，薄壁结构如果没有加强筋，用不了几个月就会在根部出现应力发白甚至断裂的问题。支撑臂总长度适配常规12-14寸轮径的代步车挡泥板安装位，两端的固定位做了差异化设计：靠近车轮侧的安装端做了十字交叉的安装法兰，法兰上预留两个沉头固定孔，安装时螺丝可以完全沉入孔位，不会突出表面刮蹭挡泥板或者缠绕骑行者的裤脚，法兰面和支撑臂的过渡位置做了R3的圆角过渡，避免应力集中，这个位置是整车振动时应力最集中的区域，直角过渡很容易在长期振动下出现疲劳裂纹。

　　靠近车身侧的端部集成了照明模块的安装位，灯座部分做了15度的仰角设计，灯光照射方向刚好覆盖车辆侧前方的近距离路面，同时不会对向行人或者对向车辆造成直射眩光，灯座的卡扣结构做了双边倒扣设计，灯板装进去之后不需要额外打胶就能固定，后期更换灯珠或者维修线路的时候，用平口螺丝刀轻轻撬开倒扣就能取出灯组，维护效率比螺丝固定的结构高很多。灯座侧面预留了走线槽，线路可以顺着支撑臂的内凹槽走到车身主线束位置，走线槽边缘做了翻边处理，不会割破线皮造成短路，之前做过的几款同类产品没做翻边，路试的时候出现过线皮被振动磨破导致灯组不亮的问题，这次在结构上直接规避了这个缺陷。

　　材质选用上整体采用耐候改性PP材质，黑色母粒直接混料注塑，表面做细晒纹处理，不用额外做喷漆处理，既降低了生产成本，也避免长期户外使用出现掉漆、老化发白的问题，改性PP的耐低温性能可以满足零下二十度的使用环境，北方冬季骑行也不会因为低温变脆一碰就裂。安装的时候不需要专用工装，先把支撑臂法兰端用两个M5的沉头螺丝固定在挡泥板预设的安装柱上，再把灯组卡入端部的灯座，线路顺着走线槽布置到车身接插件位置，最后把支撑臂另一端固定在车架后平叉的预留安装位上即可，整个安装过程不超过五分钟，比传统的分离式挡泥板支架+额外加装侧灯的方案节省至少一半的装配时间。

　　从实际路试的反馈来看，一体化的结构比分离式结构的振动异响概率低很多，之前分离式的方案因为支架和灯座是两个零件，固定螺丝松动之后很容易出现振动异响，一体化注塑的结构不存在零件之间的装配间隙，从根源上避免了异响问题。灯组的照射范围刚好覆盖车轮侧方的盲区，夜间骑行的时候可以清晰看到车轮旁边的路面坑洼，避免压到碎石或者坑洼造成侧滑，同时侧面的灯光也能让侧方的车辆注意到骑行者，提升夜间骑行的安全性。支撑臂的宽度做了22mm的设计，刚好和常规挡泥板的加强筋宽度匹配，安装之后和挡泥板表面完全贴合，不会出现突出的棱边，整体外观一致性更好，不会有后期加装配件的突兀感。

　　在做三维建模的时候，特意把所有的安装孔位都做了装配公差预留，沉头孔的直径比螺丝大0.2mm，安装法兰的平面度控制在0.1mm以内，避免安装的时候出现螺丝锁附歪斜、挡泥板被顶起变形的问题。灯座的卡扣倒扣量做了0.8mm，既保证足够的卡紧力不会在振动中脱落，又不会因为倒扣量太大导致拆装的时候卡扣断裂。支撑臂的壁厚控制在2.5mm，整个零件的注塑成型周期控制在35秒以内，适合大批量量产，不会出现壁厚不均导致的缩痕、气泡等注塑缺陷，成型之后的零件翘曲量控制在1mm以内，不需要额外做校形处理就能直接装配。
