便携伸缩式硅胶折叠储水桶结构设计

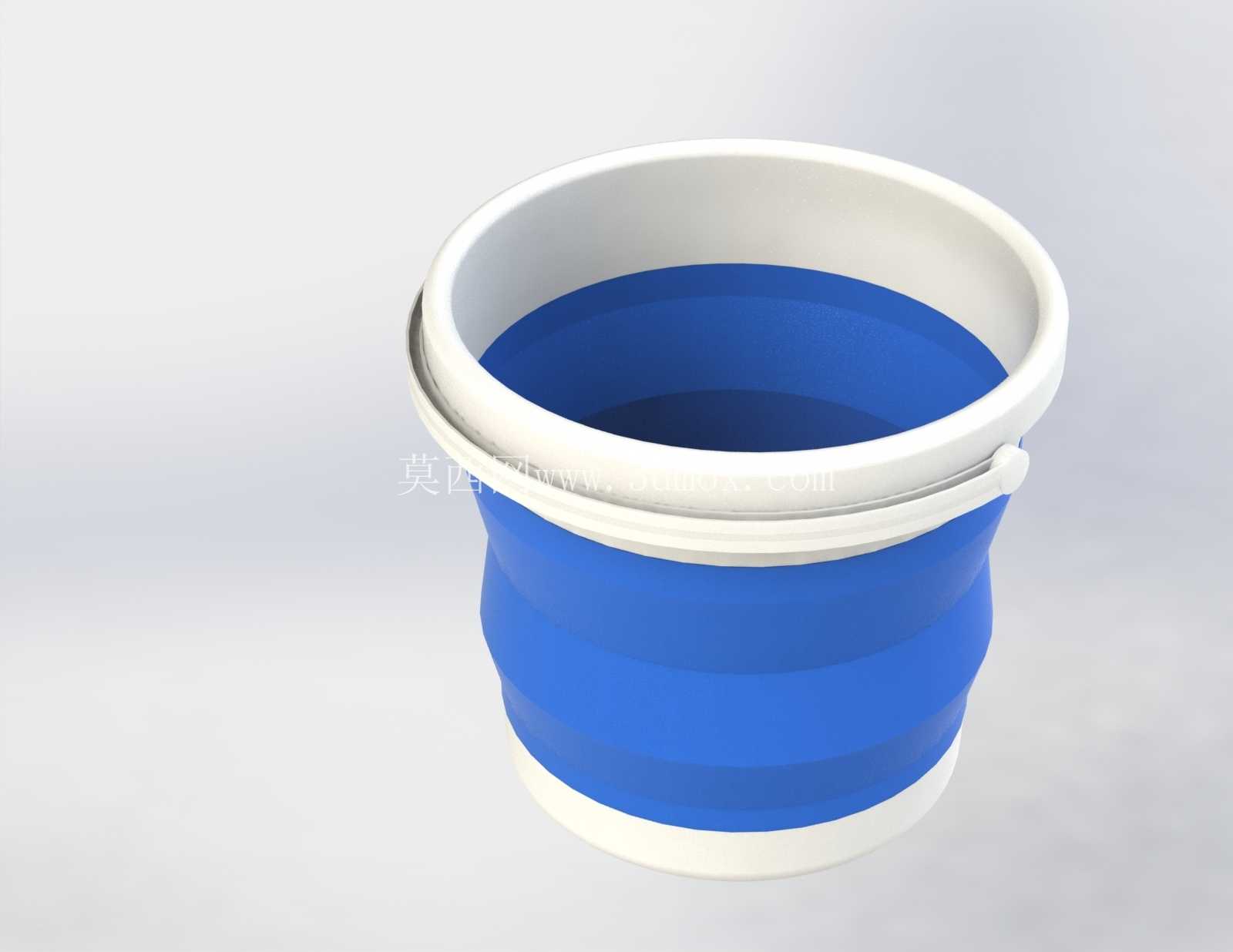

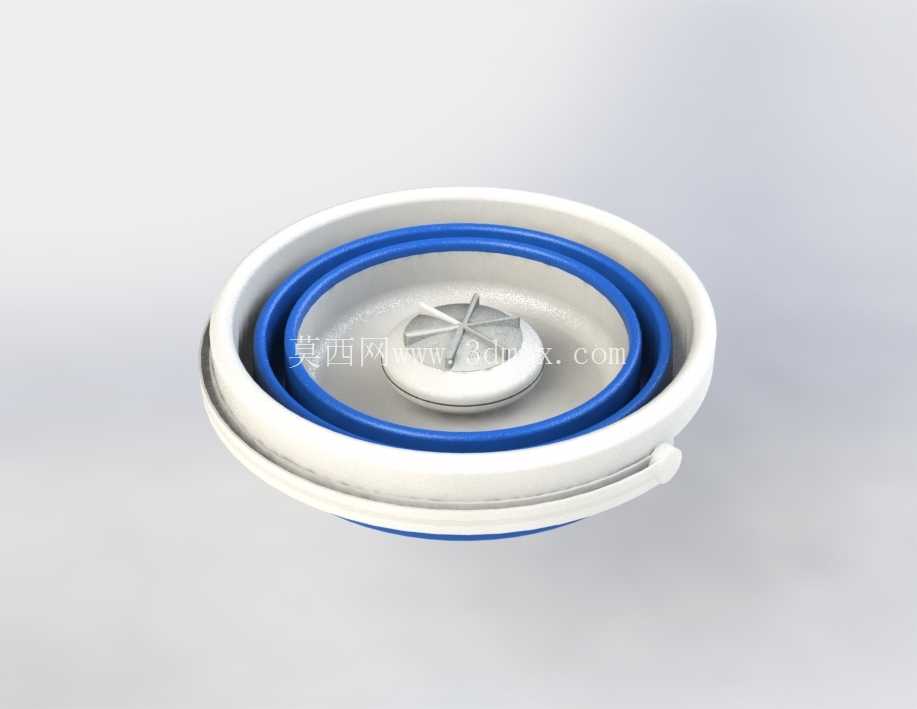

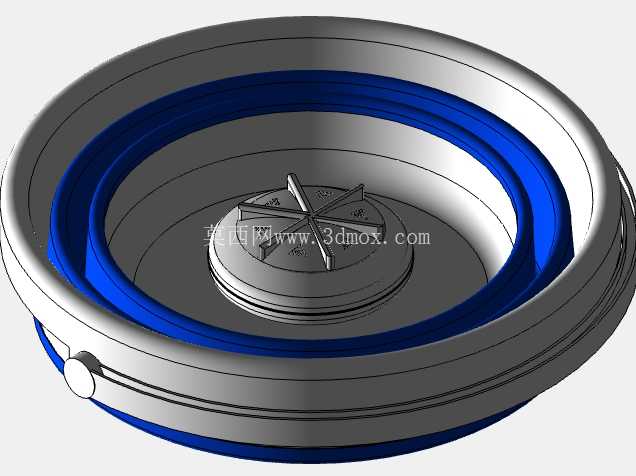

　　这款可折叠储水桶的结构设计，核心围绕空间压缩与使用可靠性的平衡展开，在户外露营、家居清洁、车载应急、园艺浇灌等多场景下，解决传统硬质水桶闲置时占用空间过大、携带不便的痛点。从结构分层来看，桶身采用多段环形褶皱的软质硅胶主体搭配上下硬质PP支撑圈，上沿支撑圈做了加厚卷边处理，既作为提手的安装基座，也能保证桶口在盛满水时不会因水体侧压出现形变外翻，下底支撑圈做了加宽平底设计，放置在不平整的户外地面、车载后备箱垫上时，能保证足够的支撑稳定性，不会轻易侧翻洒漏。设计过程中首先核算了褶皱段的伸缩行程，完全展开时桶身有效容积达到10L，完全折叠后整体高度仅为展开状态的1/4，可轻松塞入背包侧袋、车载储物格、家居橱柜缝隙中，

　　不会占用过多规整储物空间。褶皱段的壁厚做了梯度设计，褶皱弯折处壁厚比平直段薄0.8mm，保证反复折叠弯折时不会出现应力发白、开裂的问题，平直段壁厚保持2mm，盛满水时能提供足够的环向支撑力，不会因水体压力出现桶身鼓胀变形。提手采用铰接式结构安装在上沿支撑圈的两侧铰接座上，铰接处做了限位卡槽，提手拉起时可保持竖直状态方便提携，放下时可贴合桶沿不会突出占用空间，提手握持段做了圆弧过渡处理，装满水提携时不会硌手。桶身内壁做了光滑镜面处理，不会残留污渍，冲洗时可快速清洁，不会滋生异味，外壁做了细微磨砂处理，手持时不会打滑。在边界尺寸设计上，完全展开状态下桶口外径280mm，桶底外径240mm，桶身高度220mm，折叠后高度仅55mm，

　　适配绝大多数车载杯架旁的储物空间、户外露营装备包的预留隔层，也可作为家居日常清洁时的移动储水容器，接水、倒水时桶口的卷边结构可形成导流，不会出现水流沿桶壁外侧流淌打湿地面的问题。结构验证阶段重点测试了褶皱段的反复折叠寿命，经过上千次伸缩弯折后，弯折处无裂纹、无明显形变，盛满水静置24小时无渗漏，提携过程中铰接处无松脱、桶身无明显形变，完全满足日常户外与家居场景的使用强度要求。不同于普通软质水桶，这款折叠桶的上下硬质支撑圈保证了使用状态下的结构刚性，不需要额外的支撑框架即可独立放置盛水，软质褶皱段则实现了极致的空间压缩，兼顾了使用稳定性与携带便携性。
