紧凑型履带式管道内部巡检作业装置

　　城市地下管网、工业工艺管线在长期运行过程中，会因介质腐蚀、应力形变、杂质沉积等问题出现焊缝开裂、内壁破损、堵塞等隐患，这类管线普遍管径有限、内部空间狭窄，人工无法进入开展直接探查，传统的牵拉式内窥镜存在行进距离受限、越障能力不足、无法适配变径管道的问题，这款履带式管道检查装置正是针对这类管内探查场景开发的专用作业设备。

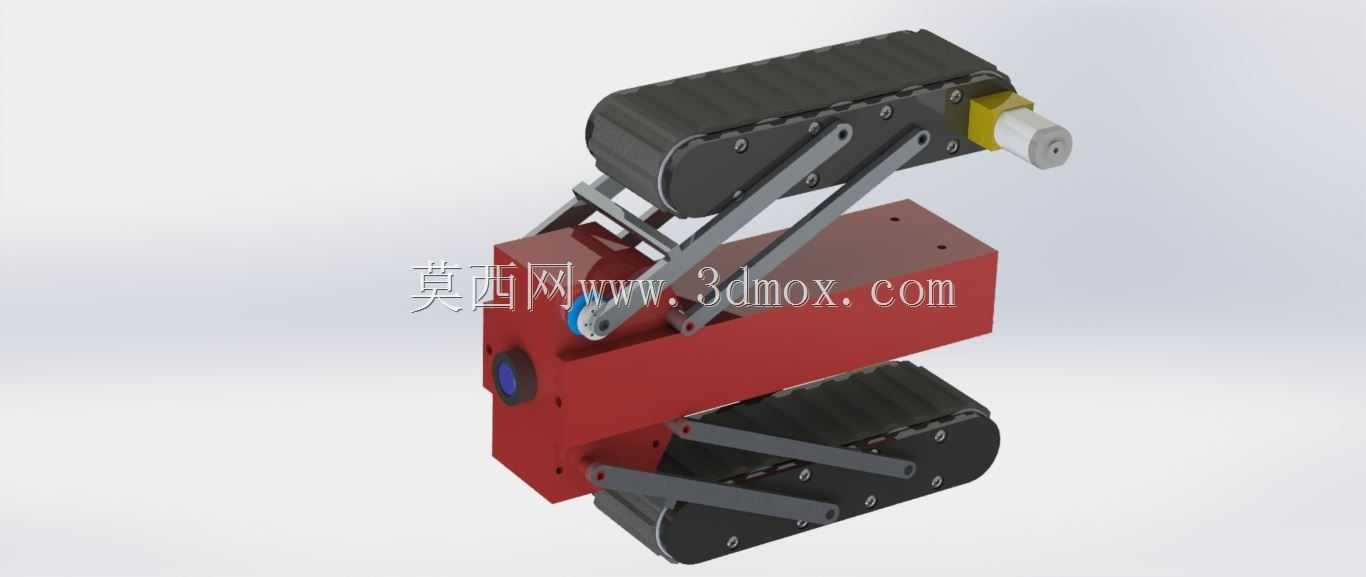

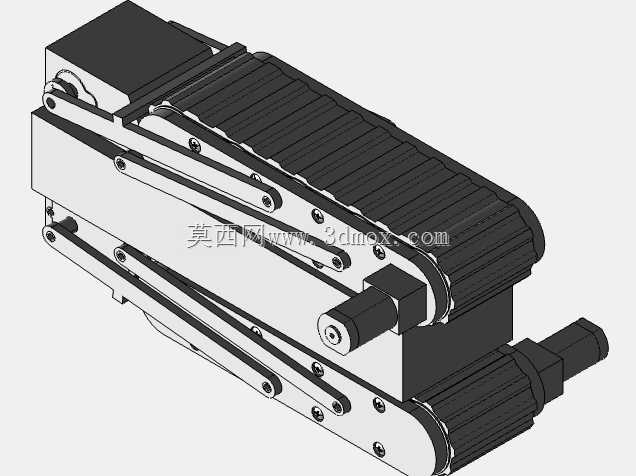

　　从结构设计逻辑来看，这款装置采用上下双履带的夹持行走方案，区别于单履带或轮式的管内行走结构，上下两组履带模块通过剪叉式支撑结构连接，可根据管道内径的变化自适应调整上下履带的间距，保证履带与管道内壁始终保持足够的接触正压力，避免在湿滑内壁、存在焊缝凸起或少量淤积的管段出现打滑、卡滞的问题。行走模块选用的是同步带式履带结构，履带表面做了防滑纹理处理，相比刚性履带块，这种结构在接触PVC、混凝土、金属等不同材质的管道内壁时，能更好地贴合管壁曲面，接触面积更大，牵引效率更高，同时不会对管道内壁造成额外的刮擦损伤，适配市政给排水、油气输送、工业工艺管线等不同材质管道的巡检需求。

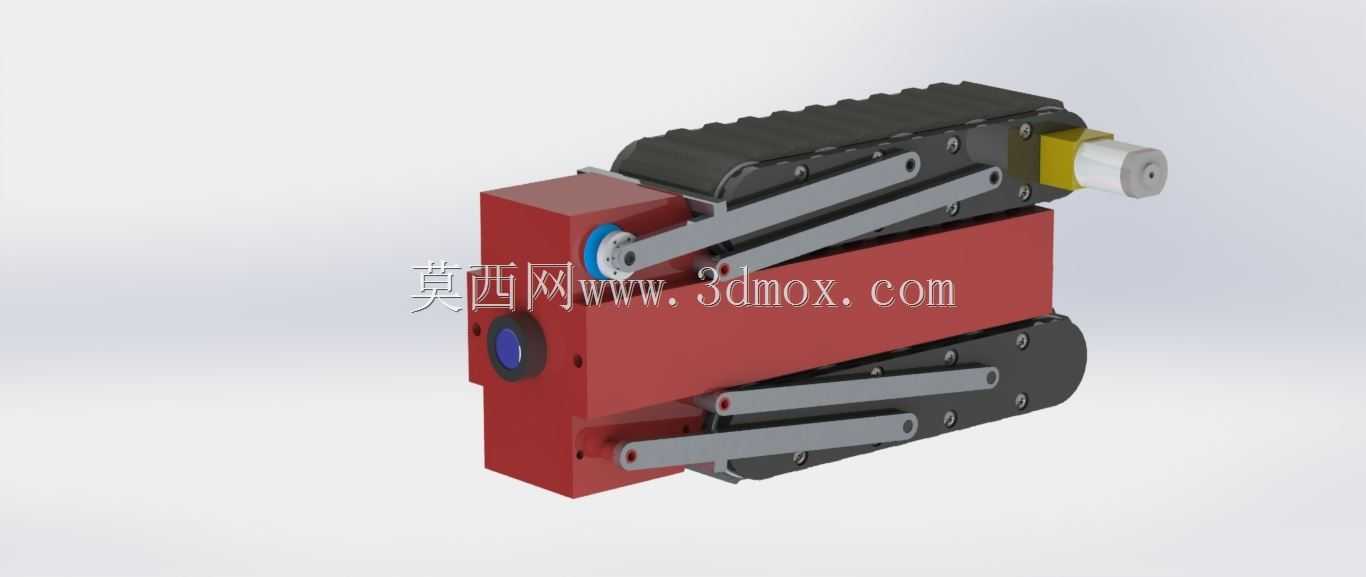

　　装置的视觉检测模块布置在上层履带的前端位置，集成了高清成像组件与照明单元，检测端通过可微调的连接座固定，可根据巡检需求调整拍摄角度，在装置沿管道行进的过程中，可连续采集管道内壁的完整画面，捕捉内壁的裂纹、腐蚀凹坑、焊缝缺陷、异物堵塞等异常情况，为管线的维护检修提供准确的位置与缺陷形态信息。整套装置的主体承载结构采用框架式设计，将行走驱动组件、传动结构、供电与信号传输模块都集成在中部的红色承载舱内，整体结构做了紧凑化处理，在保证结构强度的前提下尽可能压缩径向尺寸，确保装置可以顺利穿过小口径的管段，不会在管道弯头、变径位置出现卡阻。

　　在尺寸边界的设计考量上，整套装置的径向最小收缩尺寸可适配常规小口径管线的通行要求，剪叉结构展开后可覆盖更大范围的管径区间，长度方向的尺寸经过反复优化，保证装置在通过90度弯头时，前后端不会与管壁发生干涉；前端检测头的突出长度做了严格控制，避免在行进过程中碰撞管道接口、焊缝凸起等位置造成组件损坏。行走驱动的动力传递路径做了简化设计，将驱动电机内置在承载舱内部，通过齿轮传动直接带动履带的驱动轮，减少了中间传动环节的能量损耗，同时也降低了传动结构出现故障的概率，适合长距离管线的连续巡检作业。

　　实际作业过程中，装置可通过外接的控制线缆接收行进指令，同时将前端采集的影像数据实时回传到外部的操作终端，操作人员无需进入管道内部，即可完成整段管线的内部状态排查，相比传统的人工开挖检测方式，不仅大幅降低了管线检修的工作量，也避免了有限空间作业的安全风险。在结构细节处理上，所有的运动铰接位置都做了密封防护处理，可适应管道内部潮湿、存在少量粉尘或积液的作业环境；剪叉结构的铰接轴选用耐磨材质，在反复伸缩调整间距的过程中可保持长期的结构精度，不会出现晃动间隙导致履带偏斜的问题。整套装置的重心经过配平设计，在管道内部行进时可保持稳定的姿态，不会出现侧翻、偏转的情况，保证影像采集的画面稳定清晰，为管线缺陷的判定提供可靠的依据。
