带负载监测与故障响应的CNC机床刀架结构

　　在数控加工车间的日常量产场景里，机床刀架的运行可靠性直接决定整线的加工节拍与零件良率，传统固定式刀架在遇到切削参数错配、毛坯硬点冲击、刀具崩损这类突发状况时，往往会因为没有即时的负载反馈机制，造成刀具折断、工件报废甚至主轴端面损伤，后续的停机排查、工件返工往往会打乱整班的生产计划。这款刀架结构的设计初衷，就是针对精密CNC车铣复合加工工位的实际痛点，把负载感知、故障触发、安全复位的功能直接集成在刀架本体上，不需要额外在机床外侧加装独立的监测模块，减少外围布线与调试的工作量。

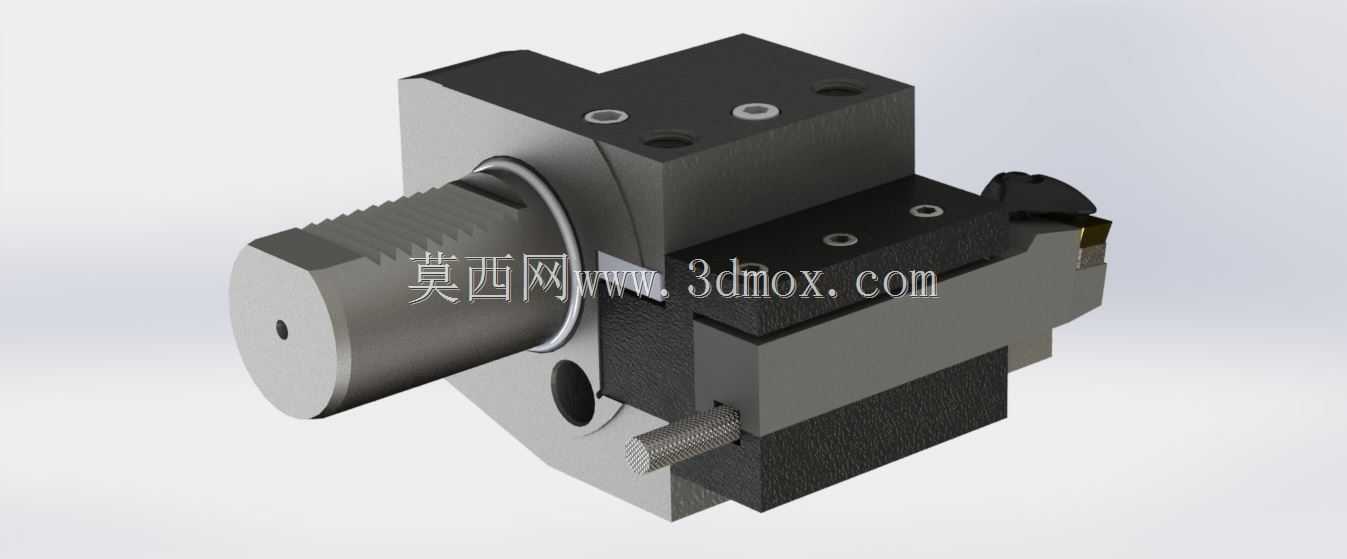

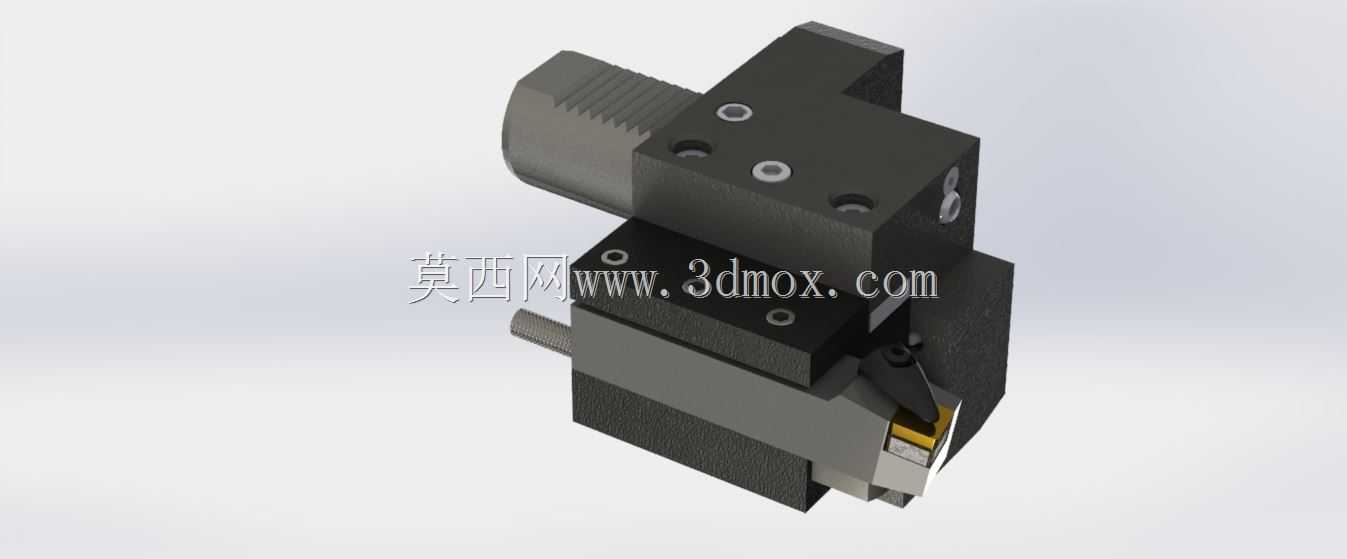

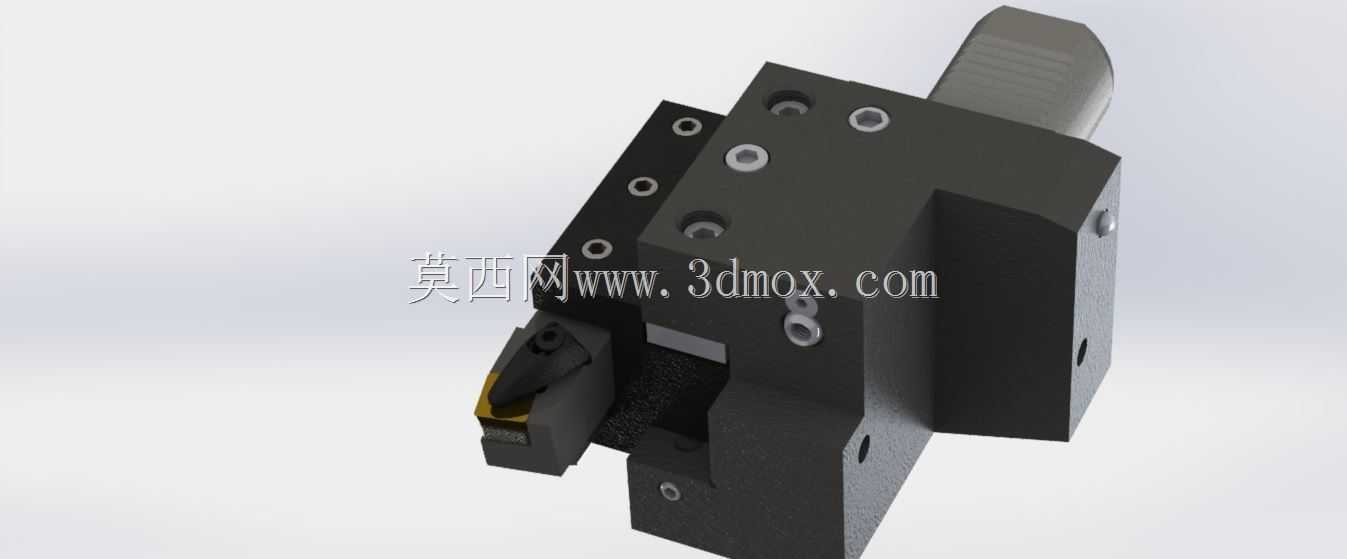

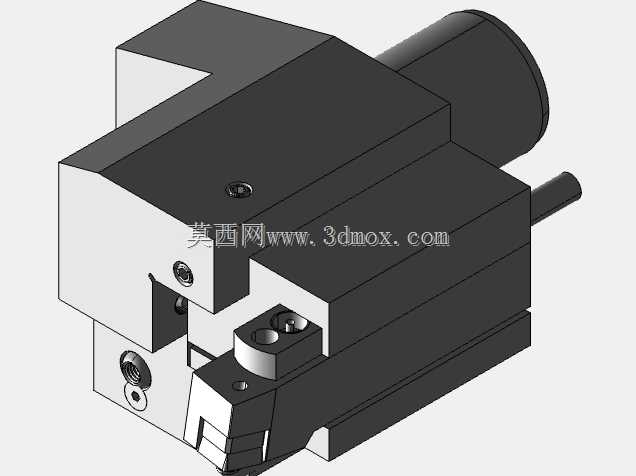

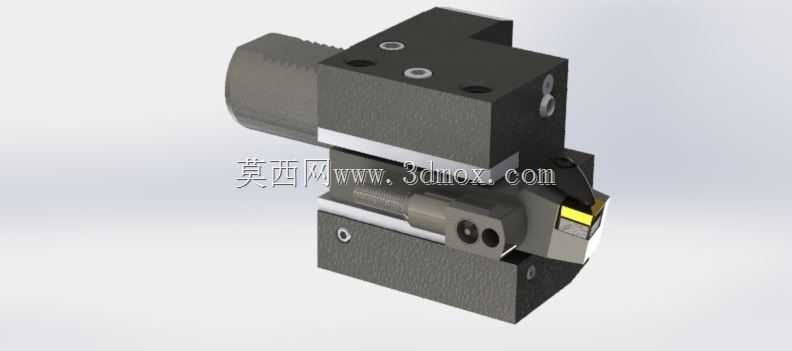

　　从结构布局来看，刀架主体采用分层式叠装设计，底部的安装基面做了精准的定位止口，匹配常见的车铣复合机台刀塔的安装槽位，安装时不需要额外做转接板适配，基面的连接螺栓孔位按照行业通用的孔距标准排布，现场换装时可以直接替换原有同规格刀架，不需要重新调整机床坐标系的刀补参数。刀架的刀具装夹端采用侧压式锁紧结构，配套对应的车削刀具刀杆，锁紧螺栓的排布避开了切削液的直冲区域，同时在锁紧接触面做了防滑齿纹，即使在重切削断续加工的工况下，也不会出现刀具移位的问题。

　　内置的检测模块直接集成在刀架的受力传导路径上，不是靠外置的振动传感器间接采集数据，而是直接感知切削过程中刀架本体承受的径向与轴向负载变化，当负载值超过预设的安全阈值——比如刀具崩损后瞬间的切削力陡增、或者进给参数设置错误导致的负载持续超限，系统会在毫秒级触发响应，驱动刀架内部的复位机构快速退回到安全位置，切断切削进给的受力传递路径，避免损伤持续扩大。和传统的机床负载监测方案不同，这套结构不需要对机床原有PLC程序做大幅度修改，检测信号可以直接接入机床原有的IO接口，触发后可以联动机床的进给暂停、切削液关停动作，操作人员排查完故障、更换完刀具之后，只需要操作复位按键，刀架就可以自动回到加工位，不需要重新拆装校准刀架位置。

　　在结构细节设计上，刀架的外露部件全部做了防切削液密封处理，各个拼接面都加装了耐油橡胶密封圈，即使在长期喷淋切削液、充斥金属细屑的加工舱内，也不会出现切削液渗入内部机构、造成检测元件失灵或者机械部件卡滞的问题。刀架侧面预留的动力与信号接口采用快插式航空插头，现场接线时不需要做线序校对，插合之后自带锁紧结构，不会因为机床加工时的振动出现松脱。从安装边界来看，刀架的整体外轮廓尺寸充分考虑了加工舱内的运动干涉问题，在刀塔旋转换刀的全行程范围内，刀架本体不会和周边的夹具、尾座、工件卡盘发生碰撞，即使是加工最大回转直径的工件，刀架退到安全位时也留有足够的安全间隙。在实际加工测试中，这款刀架在不锈钢件断续车削、铝合金件高速铣削的工况下都能稳定运行，当人为模拟刀具崩损的状况时，触发响应的速度足够快，不会在工件表面拉出深痕，也没有出现打坏主轴定位面的情况，相比传统无监测功能的刀架，能把突发故障造成的损失降低八成以上。同时刀架的内部易损件都采用模块化设计，后续维护时不需要整体拆解刀架，只需要更换对应的模块组件就可以快速恢复功能，减少设备维护的停机时间。
