内燃机扁平型发动机活塞结构设计

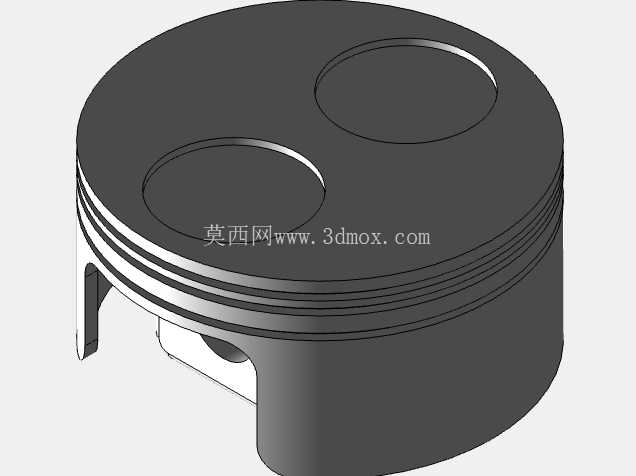

　　这款扁平型活塞是内燃机曲柄连杆机构的核心往复运动部件，主要适配小排量高压缩比的汽油机或通用动力内燃机，在气缸内部承担着将燃烧室内燃油混合气爆燃产生的高压热能，通过往复直线运动传递给连杆、最终转化为曲轴旋转扭矩输出的核心作用，其工作状态直接决定了发动机的动力输出效率、运行稳定性与密封可靠性。从结构设计来看，该活塞采用扁平顶部构型，顶部设置的两个圆形凹坑是为了匹配对应机型的进排气门升程轨迹预留的气门避让坑，避免发动机在高转速运行、气门达到最大升程时与活塞顶面发生运动干涉，同时扁平顶面的设计能够在不改变气缸盖燃烧室结构的前提下，适当提升发动机的压缩比，优化混合气燃烧效率，减少爆震风险。活塞头部设置有多道环槽，用于安装气环与油环，

　　气环负责密封燃烧室内的高压燃气，避免燃气下窜至曲轴箱造成动力损失与机油变质，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用了适配气缸壁配合间隙的型面设计，销座位置预留了活塞销安装孔，用于通过活塞销连接连杆小头，将活塞承受的燃气压力传递至连杆。该活塞的公称直径为80mm，对应适配缸径80mm的气缸套，设计过程中需要严格控制活塞与气缸壁的配合间隙，既要避免冷启动时间隙过大造成敲缸异响，也要防止热机状态下活塞膨胀卡滞在气缸内；同时活塞销孔的同轴度、环槽的平面度与尺寸精度都有严格的公差要求，避免运行过程中出现活塞环卡滞、偏磨等故障。在实际应用场景中，

　　这类扁平顶活塞多用于高转速小排量的乘用车发动机、通用小型汽油机以及小型工程机械动力单元，其轻量化的结构设计能够有效降低往复运动惯量，减少发动机高转速运行时的振动与曲柄连杆机构的冲击载荷，提升发动机的最高转速上限与动力响应速度。设计过程中还需要考虑活塞的热负荷分布，顶部直接接触高温燃气，因此在结构上做了均匀的壁厚过渡，避免热应力集中造成活塞顶部开裂，裙部的型线设计也充分考虑了热膨胀后的形变，保证热机状态下活塞与气缸壁的接触均匀，减少偏磨风险，延长活塞与气缸套的使用寿命。
