立式斯特林动力装置结构设计方案

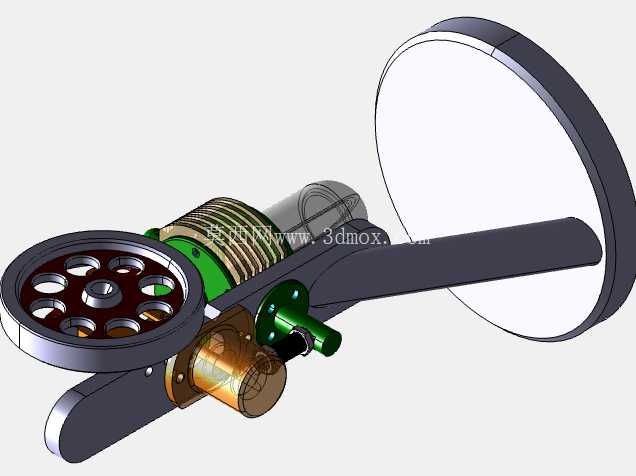

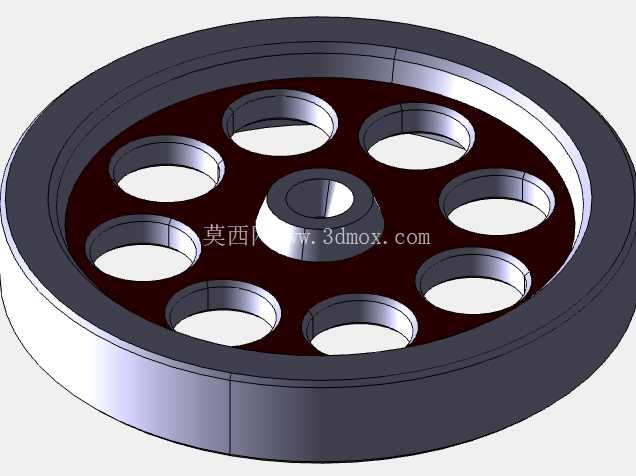

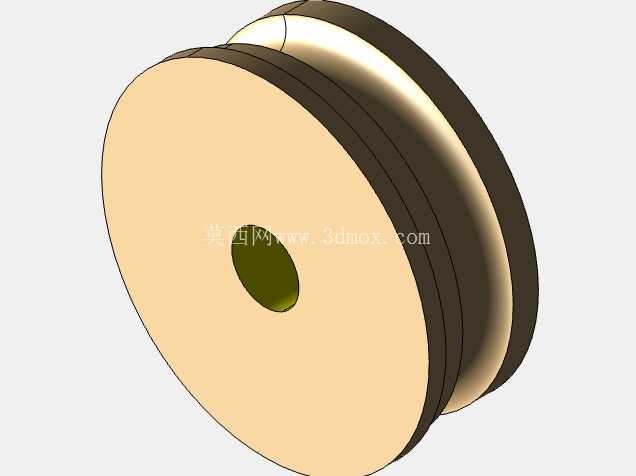

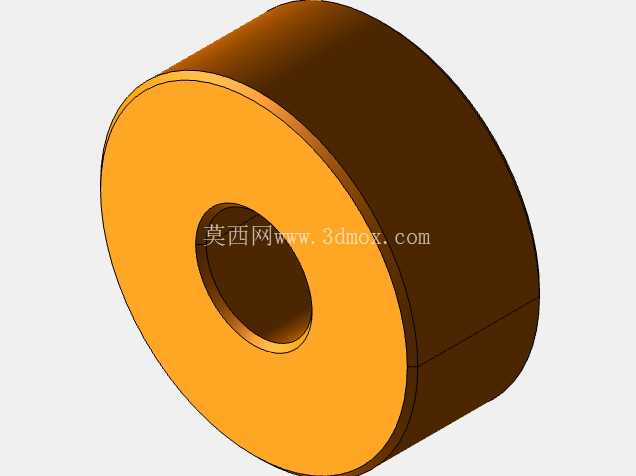

　　这款立式斯特林动力装置的结构设计，首先要考虑的是教学演示与原理验证场景的实际使用需求，这类外燃式动力结构常被用于高校热工原理教学、科创项目原型制作，也可作为小型低温差余热回收场景的动力验证载体，区别于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠封闭腔体内工质受热膨胀、遇冷收缩的循环压差推动活塞运动，对热源适配性更广，甚至低品位的太阳能、工业废热都可作为驱动热源。从结构布局来看，设计时采用立式排布压缩了整机横向占用空间，动力输出端配置大直径飞轮，核心作用是利用转动惯量存储做功冲程的能量，抵消活塞往复运动的死点卡顿，保证曲轴转动的连续性，飞轮端面做了镂空减重处理，在保证惯量储备的前提下降低整机自重，避免不必要的材料浪费。

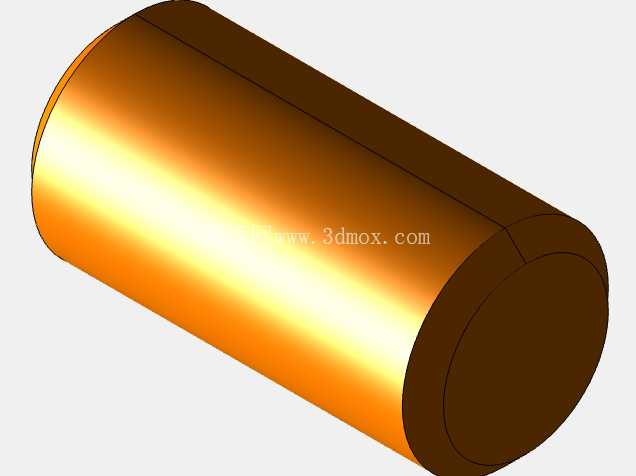

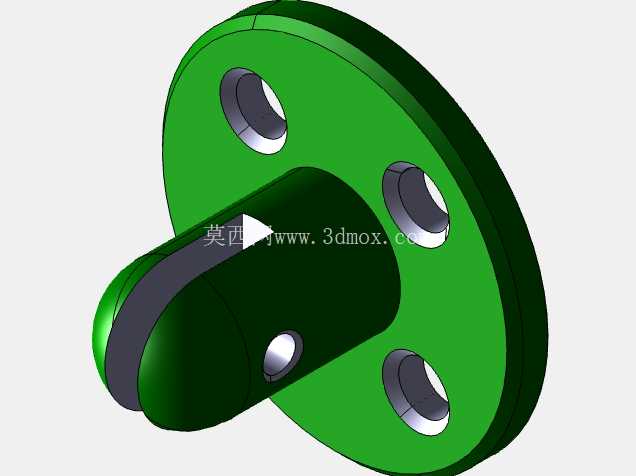

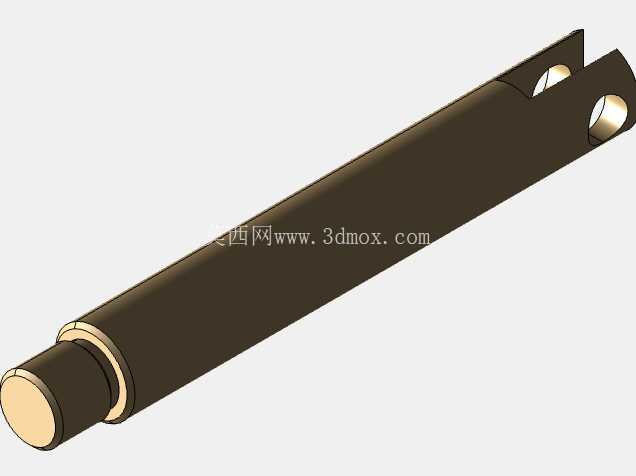

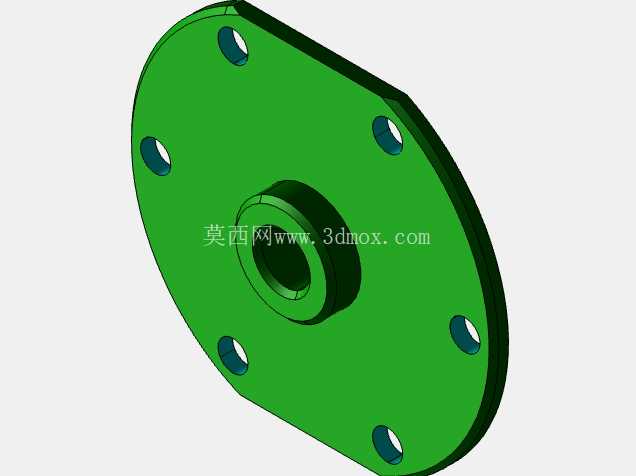

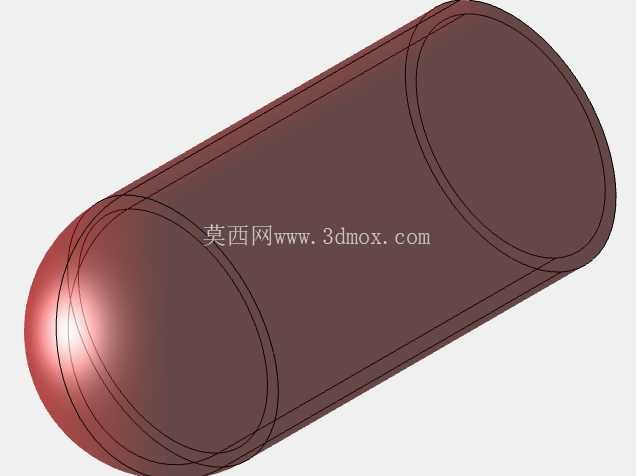

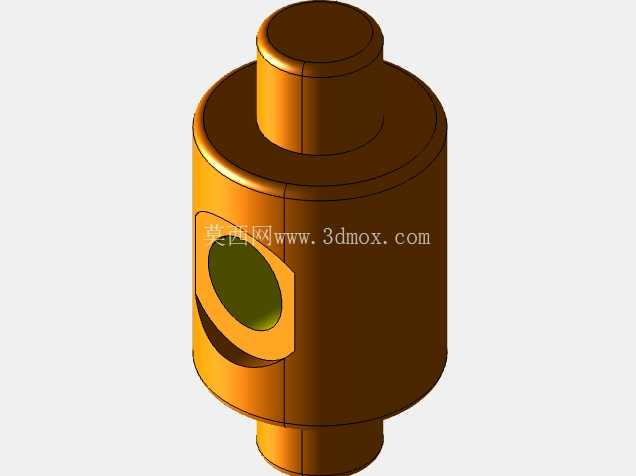

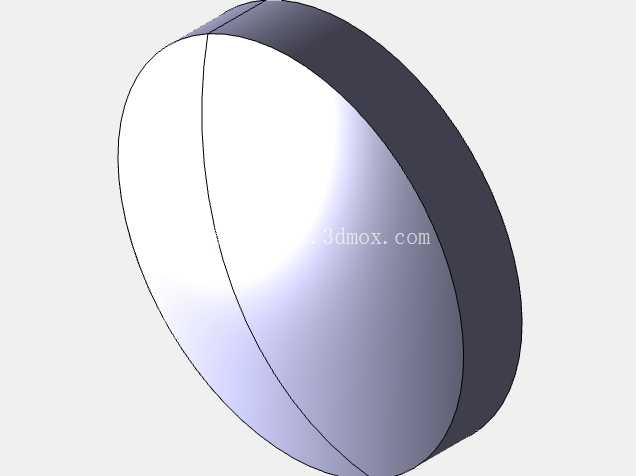

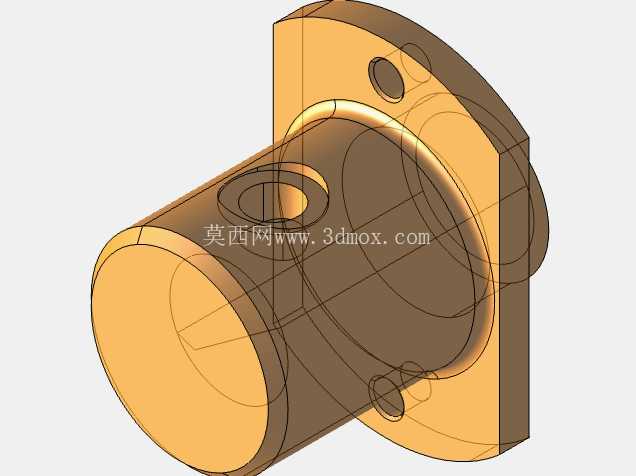

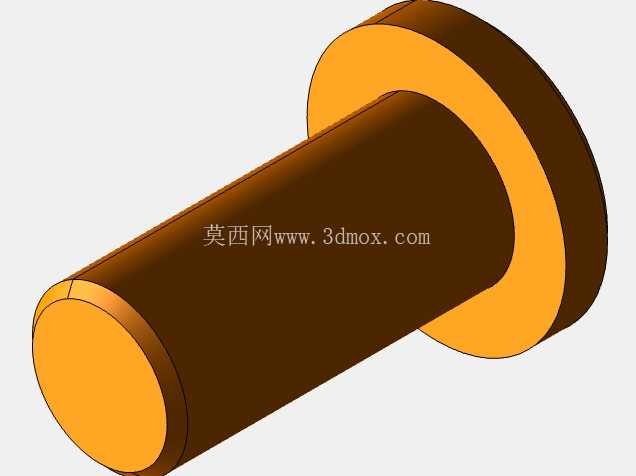

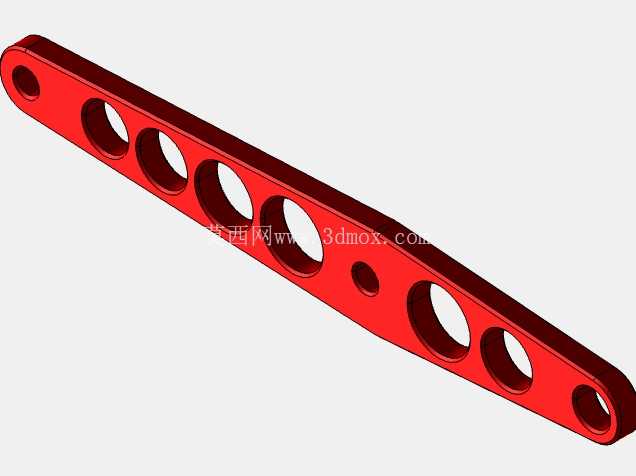

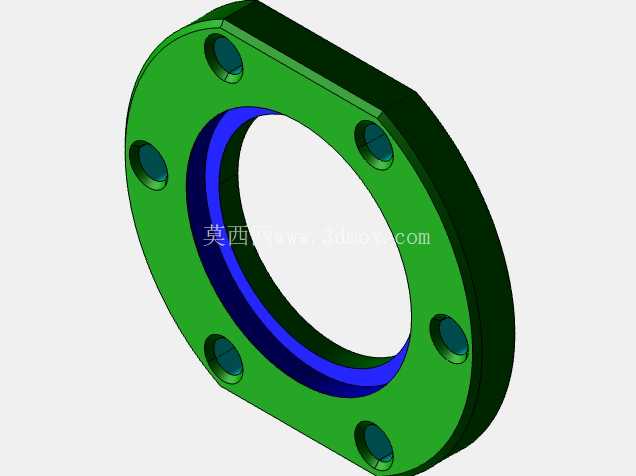

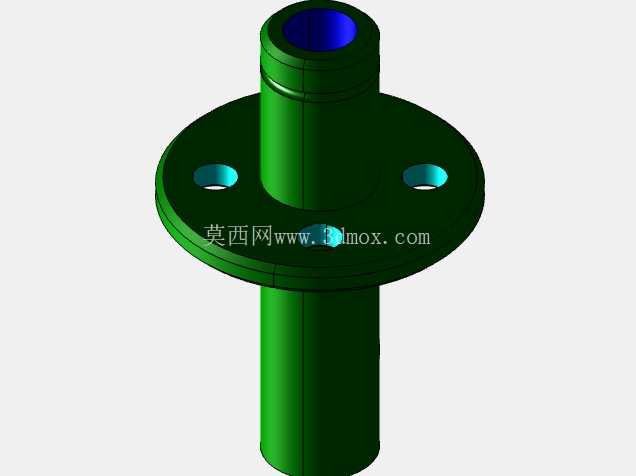

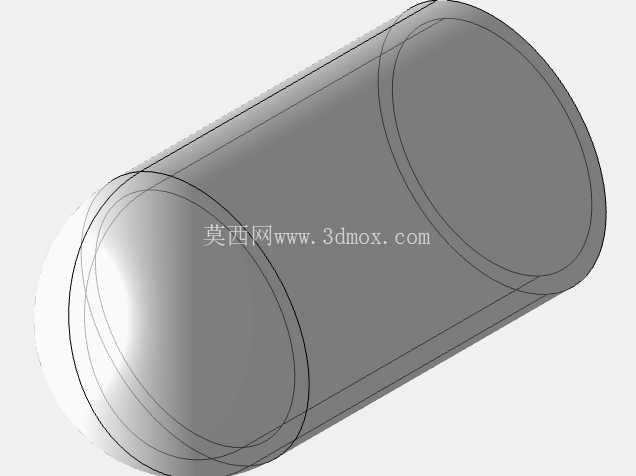

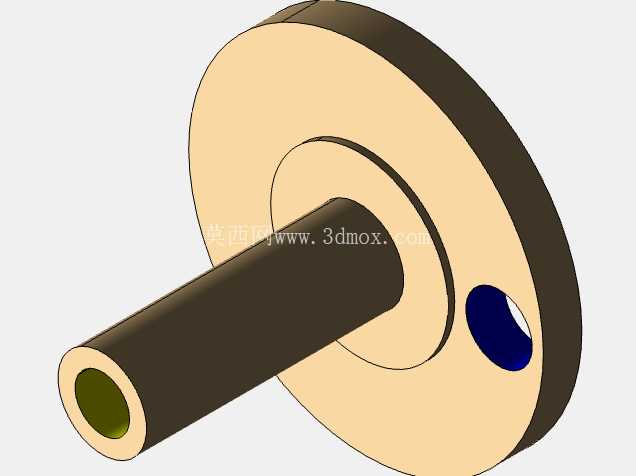

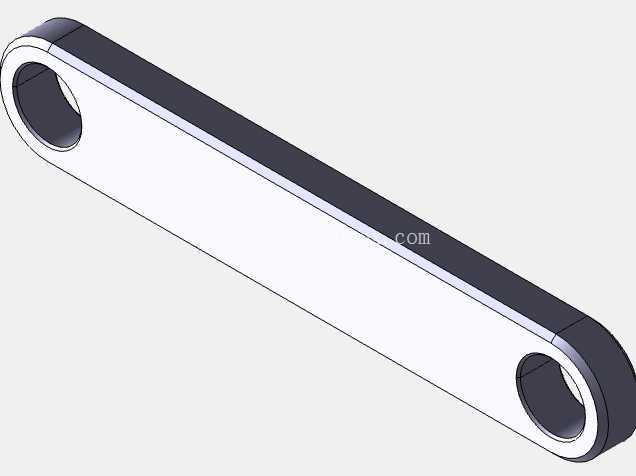

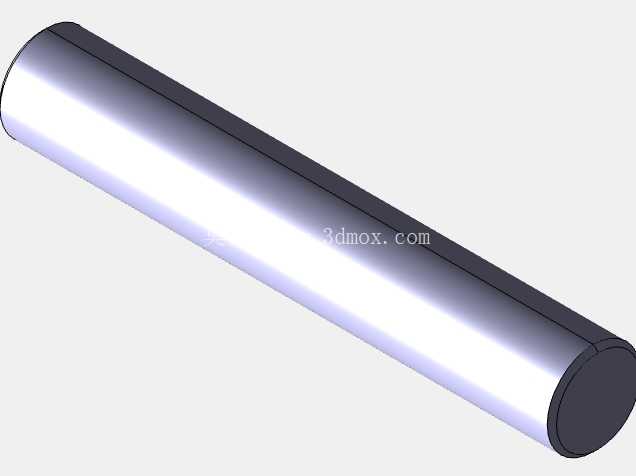

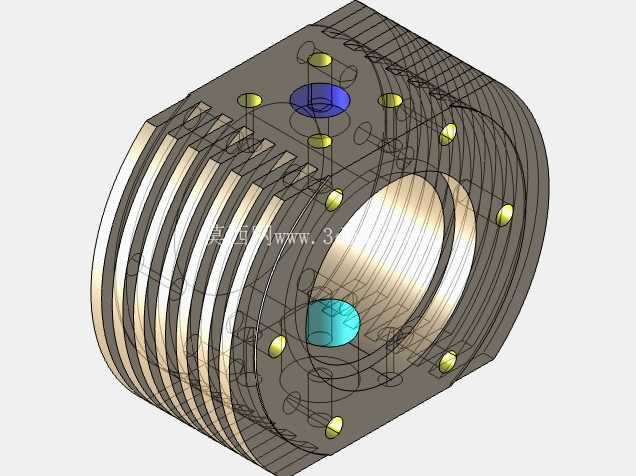

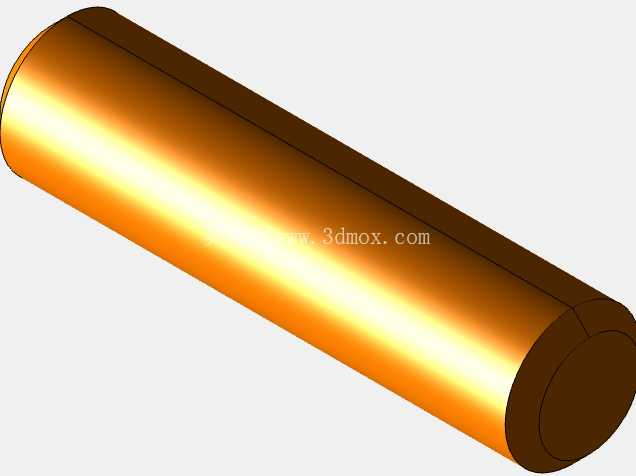

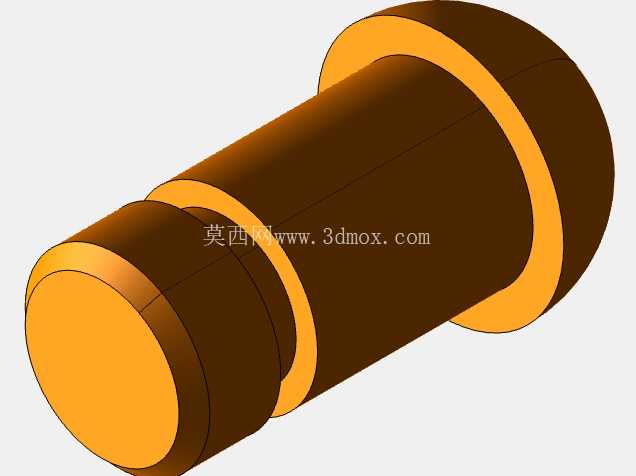

　　热置换气缸与动力气缸采用错位排布的设计思路，预留出足够的散热翅片安装空间，冷端的金属散热结构直接与缸体一体加工成型，能快速将循环过程中工质携带的热量传导到外界，保证冷热端维持稳定的工作温差，这是斯特林循环能够持续输出动力的核心前提。传动部分采用成熟的曲柄连杆结构，将置换活塞、动力活塞的直线往复运动转化为曲轴的旋转运动，曲轴输出端直接与飞轮刚性连接，可外接小型发电机、传动演示机构等负载，安装边界上整机底座预留了标准化的安装孔位，可直接固定在实验台架或演示支架上，不需要额外设计转接结构，各运动副的配合间隙在建模时就做了公差预留，既保证运动过程无卡滞，也避免间隙过大导致的工质泄漏、传动效率下降问题。缸体部分做了半透明可视化设计，

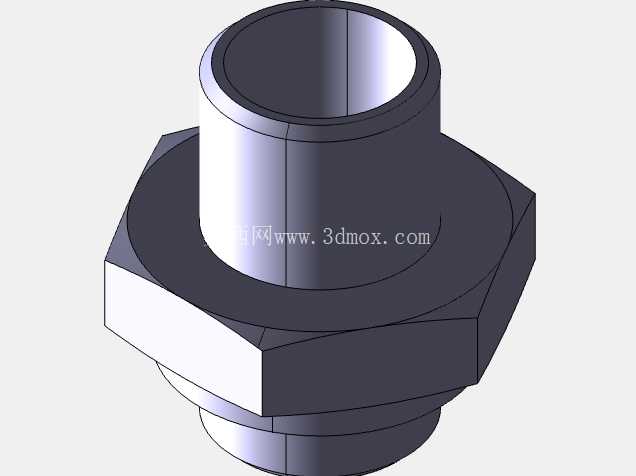

　　在教学演示场景下可以直观观察到内部置换活塞的运动状态，帮助学习者快速理解斯特林循环的工作过程，整机的管路连接全部集成在机身内部，没有外露的冗余管线，既提升了结构整洁度，也避免外接管路容易磕碰损坏的问题。设计过程中对各运动部件的运动行程做了干涉校验，确保飞轮转动全行程内，连杆、曲柄与机身、缸体之间不存在碰撞风险，冷热端的连接部位做了密封结构设计，保证封闭腔体内的工质不会在循环过程中出现泄漏，维持长期稳定的工作压差，动力输出轴的轴伸尺寸采用通用标准直径，可适配多数常规的小型负载连接需求，不需要额外定制转接轴件。
