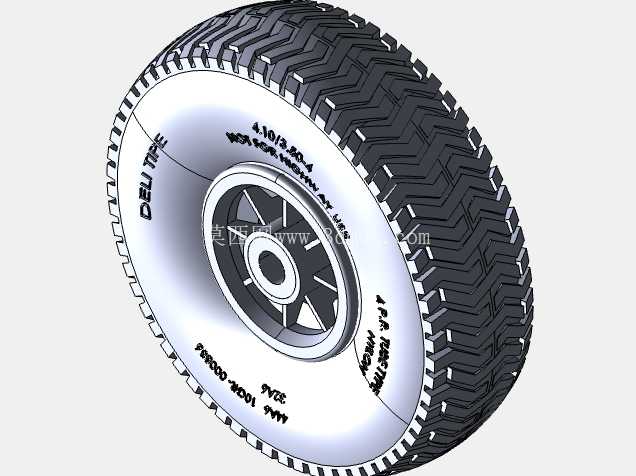

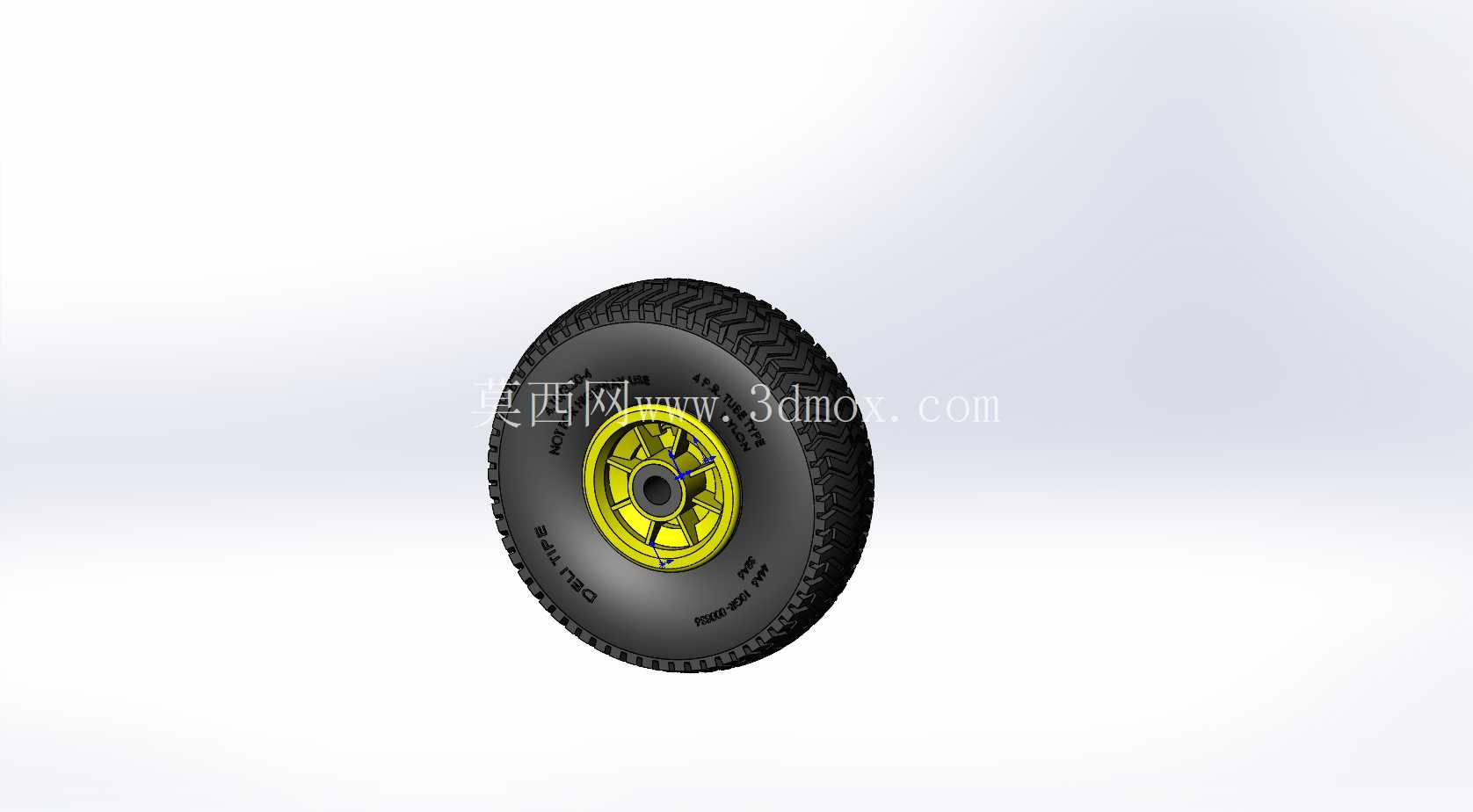

小型人字纹充气车轮结构三维设计

　　这款人字花纹充气车轮的设计，主要面向小型非道路行走设备的行走系统配套，常见于园林作业机械、小型农用机具、短途场内转运拖车以及低速电动代步设备的行走端使用。从实际工况适配角度出发，胎面采用交错排布的人字沟槽结构，相较于普通顺纹胎面，在松软泥地、草地、轻度不平整碎石路面行驶时，能有效破除接触面的水膜与浮土，提升轮胎与地面的咬合抓附力，减少湿滑路面的侧滑与空转概率，同时沟槽的倾斜角度经过反复调整，既保证行驶过程中胎面异物能顺着沟槽顺利排出，避免碎石卡入花纹块缝隙造成胎面异常磨损，也能兼顾硬质铺装路面行驶的平顺性，不会出现粗花纹胎常见的行驶抖动与胎噪过大问题。轮毂部分采用分体式辐条结构设计，中心设置同轴定位止口，周边预留标准螺栓安装孔位，

　　安装时可直接与对应规格的轮轴法兰对接，止口与轴端的配合公差选用过渡配合等级，既保证装配时的同轴度精度，避免车轮转动时出现径向跳动，也方便后期维护时的拆卸更换。轮辋的边缘做了卷边强化处理，与轮胎胎圈的贴合面设计了一圈环形凸台，充气后胎圈在气压作用下紧密贴合在凸台内侧，即使在低气压状态下承受侧向冲击力，也不会出现胎圈脱开轮辋的漏气风险。轮胎侧壁做了加厚处理，对应胎侧的标识区域预留了平整的字符模压位，可标注轮胎规格、气压限值、载荷参数等必要信息，侧壁的弧度经过曲率优化，在承受垂向载荷时能通过适度形变吸收路面传来的小幅震动，减少震动直接传递到设备机架上，提升整机行驶的平稳性。从安装边界来看，

　　这款车轮的轮辐安装面到轮辋外侧的偏移距经过精准核算，安装后不会与设备的转向节、挡泥板等周边部件发生运动干涉，适配的轮轴直径范围覆盖常规小型行走设备的常用轴径，不需要额外定制转接法兰即可完成装配。胎面的花纹块深度针对低速作业场景设计，在保证抓地力的同时兼顾耐磨性能，正常工况下的使用寿命比同规格普通平纹轮胎提升近三成，轮辐部分采用等厚辐条均匀排布，在保证整体结构强度的前提下尽可能降低旋转件的自重，减少行走过程中的转动惯量，降低驱动端的动力损耗。
