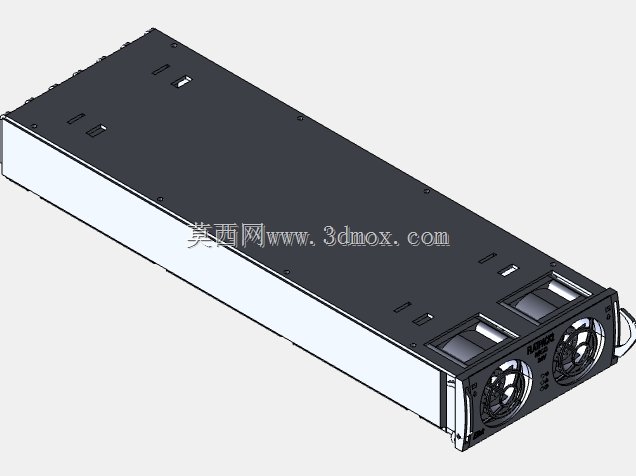

EltekFletpack2通信电源整流模块结构设计

　　在通信基站、数据中心机房、户外通信机柜这类需要持续稳定直流供电的场景中，机架式整流电源模块是核心供电转换单元，承担着将交流市电转换为稳定-48V直流供给通信主设备、备用电池组浮充的关键作用，本次呈现的Eltek Fletpack2整流模块结构，完全贴合通信机房标准19英寸机架安装的尺寸规范，整体采用扁平卧式金属壳体设计，壳体厚度适配标准机架U位高度，宽度方向可与同规格模块并排安装在电源插框内，无需额外定制安装支架，安装时仅需对准插框内的导向槽推入即可完成电气连接与机械固定，维护更换时可直接插拔，无需拆解周边布线，适配通信站点7*24小时不间断运行下的快速运维需求。

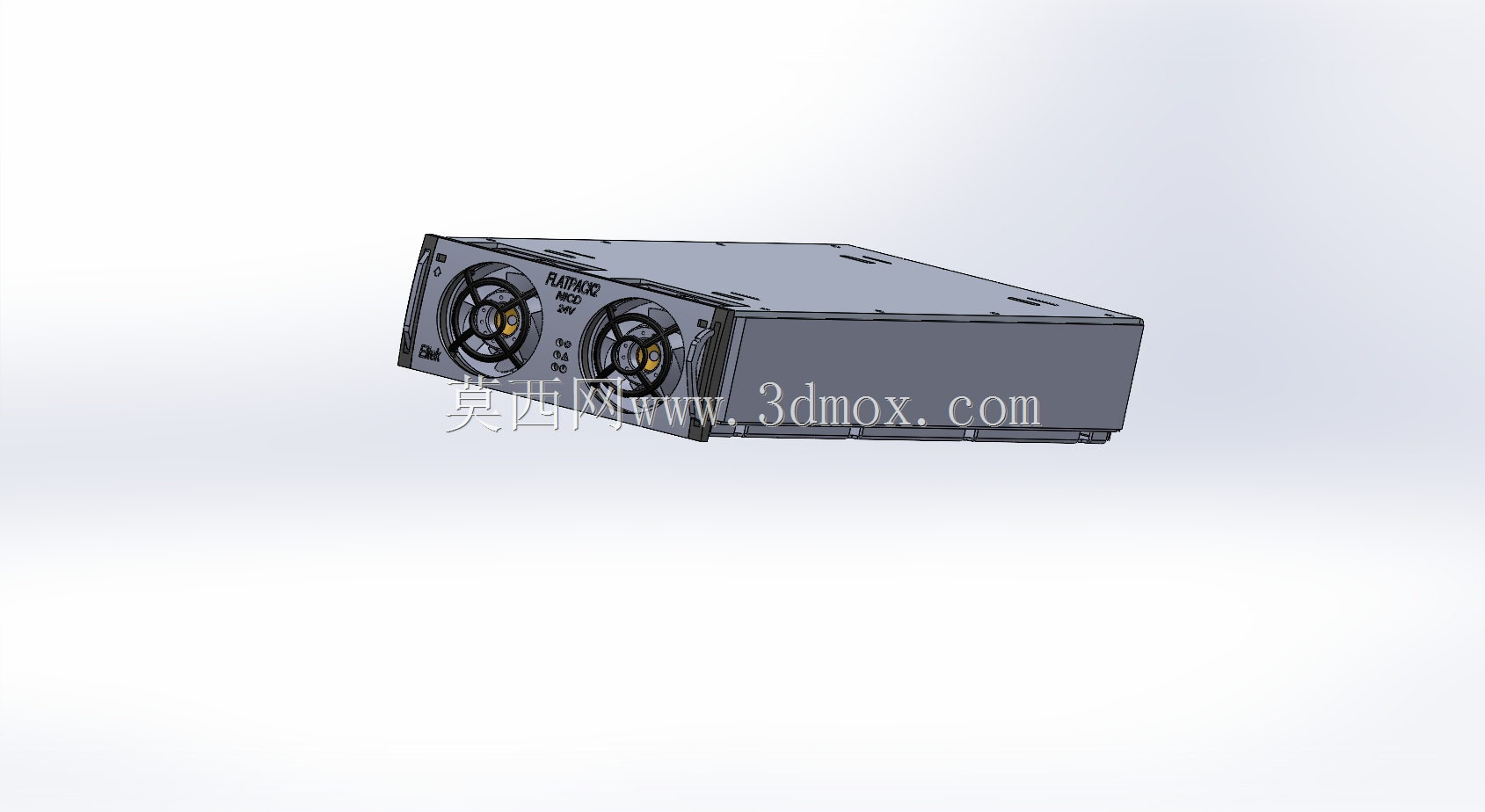

　　从结构设计逻辑来看，模块前端面集成了双轴流散热风机，风机外侧加装了带防护格栅的金属网罩，既可以避免运维过程中手指触碰转动扇叶造成机械伤害，也能阻挡机房环境中的大颗粒灰尘、线缆碎屑直接进入风机叶轮造成卡滞，风机与内部功率器件的散热风道采用直通风道设计，冷风从前端进入后直接冲刷整流桥、MOS管、变压器等核心发热器件，热风从模块后端排出，风道无冗余弯折，能在有限的机壳空间内最大化散热效率，保证模块在满负载运行时核心器件温度处于合理工作区间，延长器件使用寿命。

　　壳体主体采用镀锌钢板冲压折弯成型，拼接处采用无外露螺丝的卡扣加内部点焊工艺，既保证了壳体的结构强度，在模块插拔、运输过程中不会出现壳体变形，也能形成连续的电磁屏蔽腔体，避免模块内部功率电路工作时产生的电磁干扰向外辐射，影响同机柜内其他通信设备的信号传输，同时也能阻挡外部空间的电磁干扰进入模块内部，造成供电输出波动。模块前端面板上预留了状态指示灯开孔与手动解锁卡扣位置，指示灯开孔位置与内部PCB板上的LED灯位精准对齐，运维人员在机柜正面即可直观看到模块的工作、故障、均流状态，无需拉出模块查看；解锁卡扣采用弹性塑料加金属嵌件的结构，推入模块时卡扣自动卡入插框的定位槽，避免设备运行过程中模块受震动滑出，拔出时按压卡扣即可解锁，操作力度经过适配，既不会因为卡扣过松导致固定失效，也不会因为卡扣过紧造成运维更换困难。

　　模块后端的电气连接端采用沉台设计，连接铜排与信号插针都内缩在壳体端面以内，在插拔过程中不会出现插针磕碰变形的问题，同时端面上预留了定位销孔，与插框内的定位销配合，能保证模块推入时电气接口精准对接，不会出现插针错位导致的接触不良问题。在安装边界上，模块上下表面都设计有均匀分布的散热凸筋，既可以增加壳体的散热面积，也能在模块并排安装时形成微小的空气间隙，避免相邻模块的热量直接传导叠加，模块侧面设计有导向凸条，与插框内的导向槽配合，插拔过程中不会出现偏斜卡滞，整体尺寸公差控制在合理范围内，同规格模块具备完全互换性，不同批次的模块都可以直接替换安装，无需调整插框结构。从实际使用场景出发，这类整流模块通常会多台并联安装在电源插框内，配合监控单元实现负载均流，当其中一台模块出现故障时，其他模块可以自动分担负载，不会造成供电中断，因此结构设计上也充分考虑了冗余运行的可靠性，壳体的接地端子与插框的接地排可靠接触，保证设备运行时的电气安全，内部功率器件的固定都采用防震螺丝加防震垫的设计，能适应户外通信站点、车载通信基站这类存在一定震动的使用场景，不会因为长期震动导致器件松动、焊点脱落。
