TKC103ДОД交流稳压器结构设计

　　这款交流稳压器的结构设计，首先要考虑工业现场供电波动场景下的适配性，在车间配电末端、小型设备独立供电回路、户外临时供电点位这类电压偏移幅度较大的环境中，这类器件需要承担起稳定输出电压的作用，避免后端精密电控元件因为电压骤升骤降出现工作异常、寿命折损甚至直接烧毁的问题。从结构布局来看，主体采用圆柱腔体加侧装安装板的组合形式，圆柱段内部预留了足够的绕组、调压组件安装空间，侧伸的安装板上预制了多个固定孔位，安装时可以直接通过螺栓将器件固定在设备机柜的安装梁或者电控箱内壁上，不需要额外设计转接支架，能有效缩减装配环节的零件数量与安装工时。

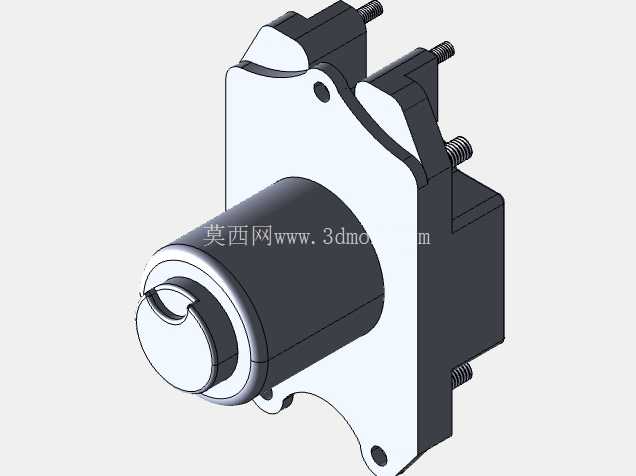

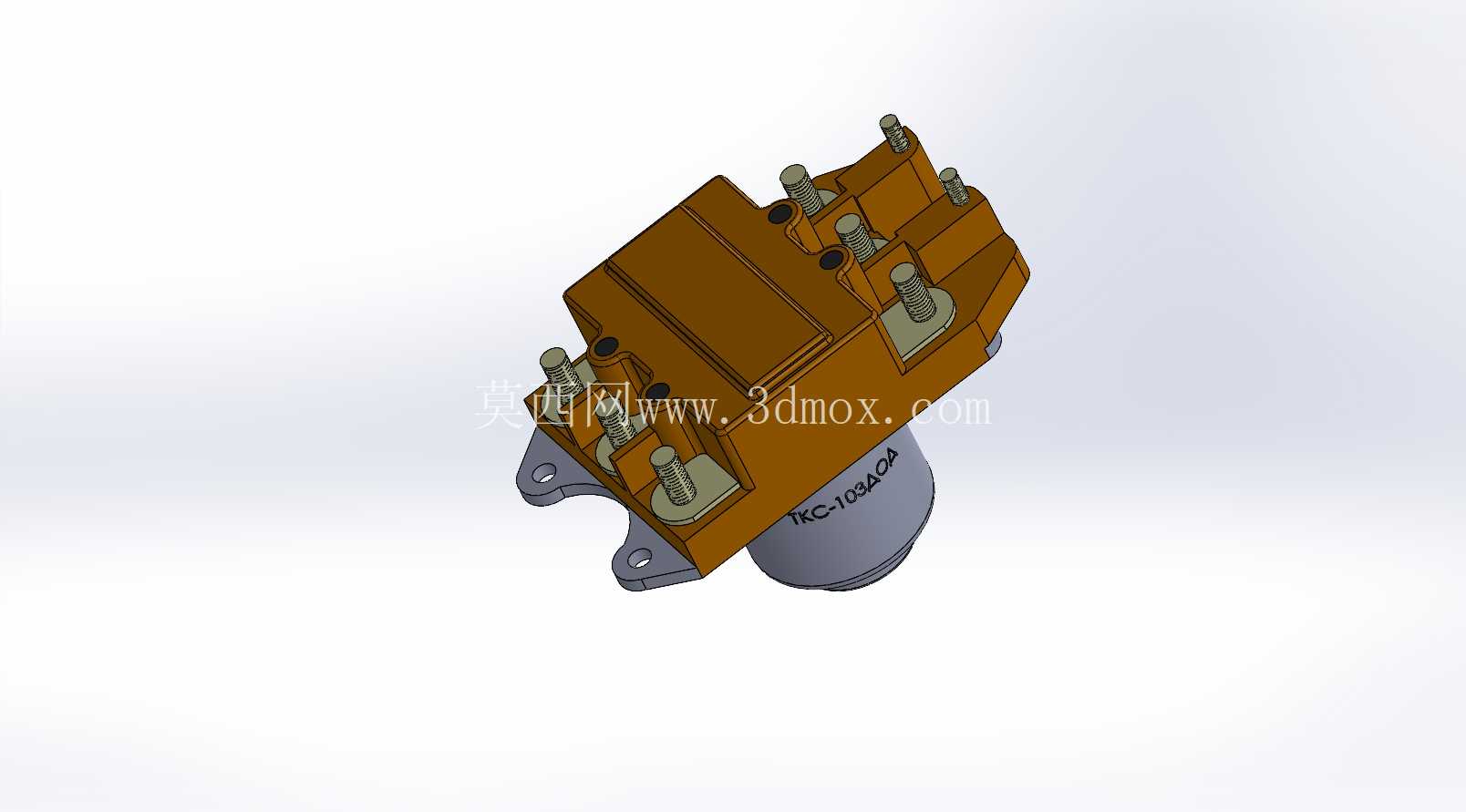

　　器件侧面伸出的多组接线螺柱，按照输入、输出、接地的功能做了分区排布，接线时可以快速区分不同回路，避免错接风险，螺柱的长度预留了足够的接线端子压接空间，即便是多股线压接冷压端子后也能顺利锁紧，不会出现端子无法完全贴合、接触电阻过大的问题。安装板的轮廓做了切角与圆弧过渡处理，既避开了机柜内相邻元件的安装干涉边界，也能减少安装过程中尖锐边角划伤操作人员或者线缆绝缘层的隐患。

　　设计过程中，圆柱腔体与侧装安装板的连接部位做了加强筋结构过渡，能够承受设备运输、运行过程中的振动冲击，避免长期振动下连接部位出现开裂、器件移位的问题。整体外形的尺寸边界控制紧凑，在满足内部元件排布空间的前提下，尽可能压缩了横向与纵向的占用空间，适配小尺寸电控箱的内部安装需求，不会因为器件本身体积过大挤占其他电气元件的安装位置。

　　从实际使用的角度出发，前端的旋钮结构做了防滑的凹凸轮廓设计，手动调节输出电压时可以获得足够的摩擦力，即便操作人员佩戴劳保手套也能顺利完成调节操作，旋钮与腔体之间的配合间隙控制在合理范围，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大进入粉尘、水汽影响内部元件的绝缘性能。整个器件的外部结构没有多余的凸起结构，表面平整，日常巡检时擦拭积灰也更加方便，不会出现清洁死角积留粉尘导致绝缘性能下降的问题。
