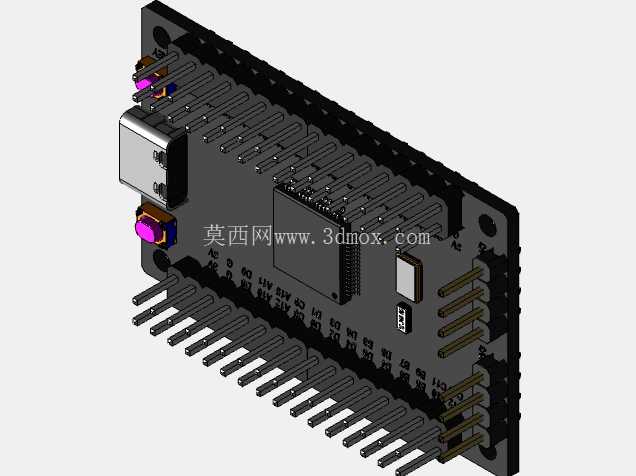

这款核心控制板的三维结构设计,完全围绕嵌入式开发场景的实际使用需求展开,在工业控制、小型智能设备、教学实验、原型验证等场景中都能适配,作为主控单元承载程序运行、外设连接、信号处理的核心作用,能为各类小型智能终端提供稳定的运算控制支撑。设计初期就充分考虑了实际使用中的安装与扩展需求,板载排针采用标准2.54mm间距排布,两侧排针引出全部通用IO口、电源引脚、通信接口引脚,既可以直接插在面包板上做快速原型验证,也能通过排针焊接到定制载板上,适配不同项目的安装边界,整体板型采用规整矩形布局,四角预留标准安装孔位,可直接通过铜柱固定在设备壳体内部,不会和周边结构件产生干涉。板上元件布局经过多轮优化,将Type-C供电接口、复位按键、
启动模式选择拨码、电源指示器件布置在板边易操作区域,主芯片放置在板卡中心位置,周边预留足够的布线空间与散热间隙,电源输入部分做了分区布局,避免电源回路的干扰信号影响核心芯片的稳定运行,所有贴片元件的排布都符合SMT贴片加工的工艺要求,焊盘尺寸、元件间距都满足量产加工的公差要求,不会出现贴装偏移、连锡等工艺问题。从结构细节来看,排针的高度选型兼顾了插装稳定性与空间占用,板卡厚度采用常规PCB板厚标准,既能保证结构强度,又能适配常规的IDC连接器、跳线帽等配件,接口位置的避让设计充分考虑了常用数据线的插拔空间,插入供电线时不会和周边排针上的接线产生干涉。在功能设计上,这款核心板精简了冗余外设,只保留最小系统运行必备的电路结构,
在保证核心控制功能完整的前提下压缩了板卡整体尺寸,既可以作为独立的控制单元使用,也能作为核心模块嵌入到更大的控制设备中,替换传统的分立元件主控电路,降低整体设备的布线复杂度与调试难度。设计过程中对每个元件的安装高度都做了核对,确保板卡整体最高元件高度控制在合理范围内,在多层堆叠安装或者封闭壳体安装时,不会因为元件高度超限导致装配问题,板边的走线都做了离边距离处理,避免PCB加工过程中出现边损导致线路断路的问题,整体结构完全贴合嵌入式硬件开发的实际工程需求,不管是用于教学演示、项目原型开发还是小型量产设备的主控模块,都能满足结构适配与功能运行的要求。
