德盛电子90度PCB接线端子结构设计

　　在低压电控柜、工业控制板卡、小型机电设备的内部布线环节，PCB接线端子是实现板载线路与外部线缆可靠连接的核心部件，本次呈现的这款90度角接线结构，正是针对设备内部布线空间局促、线缆弯折半径受限的场景开发的专用连接件。不同于直插式接线端子需要线缆垂直于PCB板面接入的布局要求，这款采用90度出线方向的端子，允许外部线缆沿着PCB板面平行方向接入，能够大幅压缩接线区域在垂直板面方向的空间占用，尤其适配薄型电控盒、嵌入式控制模块这类对安装高度有严格限制的设备内部布局需求。

　　从实际使用的功能特性来看，这款接线端子的额定适配线径为1.5平方毫米，额定载流能力可达8A，能够覆盖绝大多数低压信号传输、小功率动力回路的接线需求，接线部位采用螺钉压接的卢式结构，压接时能够通过螺钉的下压力将线缆线芯牢牢抵在导电基座上，相比弹片式压接结构，抗线缆拉扯能力更强，在存在小幅振动的设备运行场景下，也能长期保持接触电阻稳定，避免出现接线松动、接触不良引发的线路发热、信号中断问题。端子的导电基座采用高导电率铜材加工，表面做镀锡处理，既能够降低接触电阻减少通电发热，也能抵御长期使用过程中的氧化腐蚀，绝缘基座采用阻燃工程塑料注塑成型，能够满足低压电器的阻燃等级要求，避免接线部位故障打火引发的安全隐患。

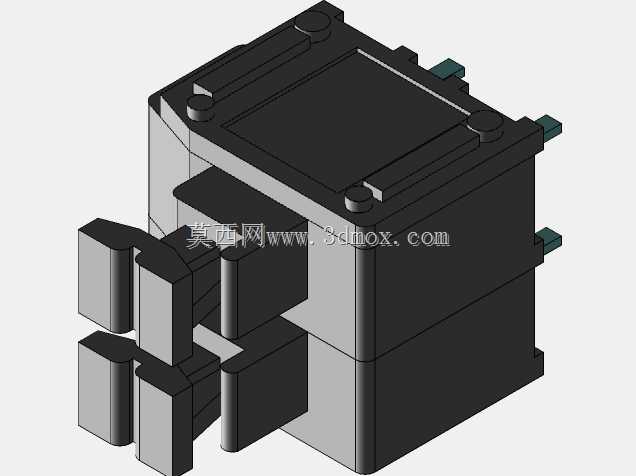

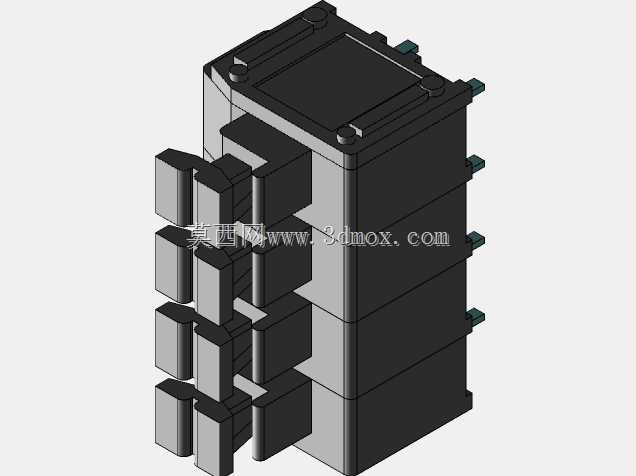

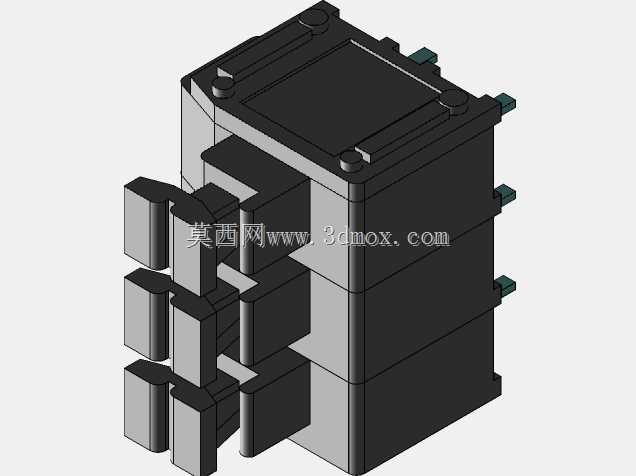

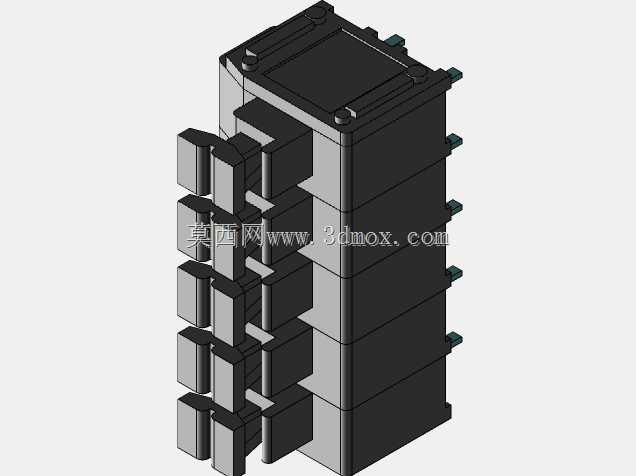

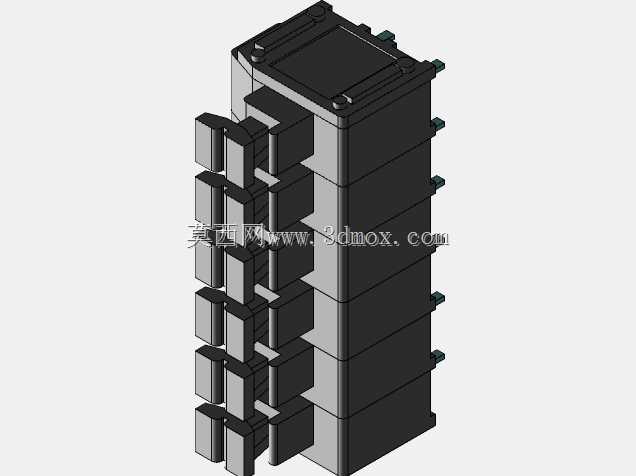

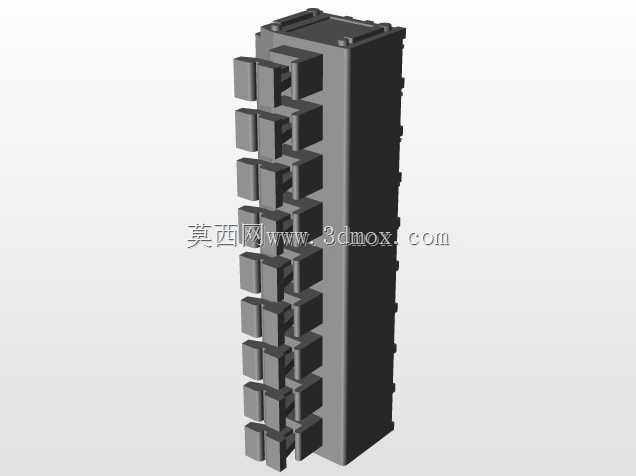

　　在结构设计的思路上，这款端子采用了模块化的堆叠结构，单个端子单元可以根据实际接线回路的数量进行拼接组合，不需要针对不同回路数单独开模制作，能够大幅降低生产端的模具成本，也方便设计人员根据项目的实际接线需求灵活选择端子位数。端子与PCB的连接采用插针过波峰焊的固定方式，插针的位置公差严格控制在0.1mm以内，能够适配常规PCB板的孔径设计，过炉焊接时不会出现插针偏位、虚焊的问题。端子的90度弯折结构做了加强筋设计，在接线拧紧螺钉的过程中，弯折部位能够承受足够的拧紧力矩，不会出现基座开裂、变形的问题，接线操作时的力矩耐受值符合低压接线端子的通用行业标准，普通电工用常规螺丝刀即可完成接线操作，不需要特殊的安装工具。

　　从安装边界与外形尺寸来看，这款端子的接线方向平行于PCB板面，安装后在PCB板面垂直方向的突出高度仅为5mm，相比同规格直插式端子12mm以上的垂直高度，能够节省超过一半的垂直安装空间，在进行设备内部结构布局时，不需要在PCB接线位置预留过多的上部空间，能够让设备的整体结构更加紧凑。端子的相邻接线位间距做了安全距离校核，相邻导电部位之间的爬电距离满足低压电器的绝缘要求，在额定电压下不会出现相邻回路击穿、拉弧的问题。端子的固定除了依靠焊接插针与PCB的连接之外，基座底部还设置了定位柱，能够在PCB焊接前提前将端子固定在PCB对应的位置上，避免过炉焊接时端子出现移位，提升批量生产时的组装良率。

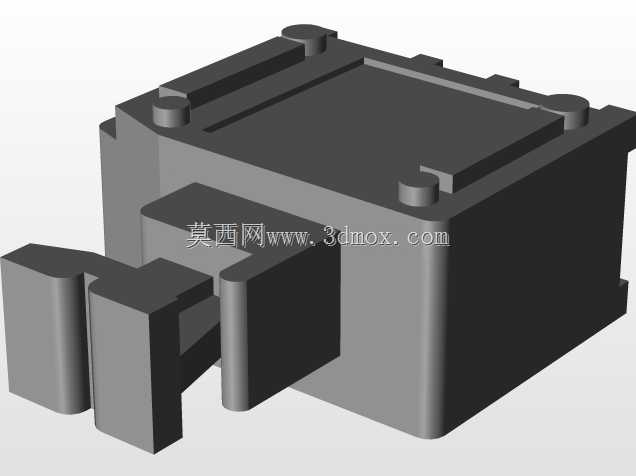

　　在实际的设备选型应用中，这类90度PCB接线端子常被用在小型PLC扩展模块、智能家居控制板、小型伺服驱动器、新能源车载低压控制板这类对安装体积要求严苛的产品上，布线时线缆可以沿着PCB板面走线，通过扎带直接固定在PCB周边的走线槽内，不需要做大幅度的弯折，既能够降低布线的操作难度，也能避免线缆过度弯折导致的线芯断裂、绝缘层破损问题。在进行三维结构设计时，这款端子的模型完整还原了基座的卡扣结构、插针位置、接线螺钉孔位、定位柱尺寸，结构设计人员在进行PCB布局、设备整体结构干涉检查时，可以直接调用该模型进行装配校验，提前预判接线位置与周边结构件的空间冲突，避免后期开模、组装时才发现安装空间不足的问题，大幅缩短产品的开发迭代周期。
