特林科4号修道院弧形门用锁合铰链结构

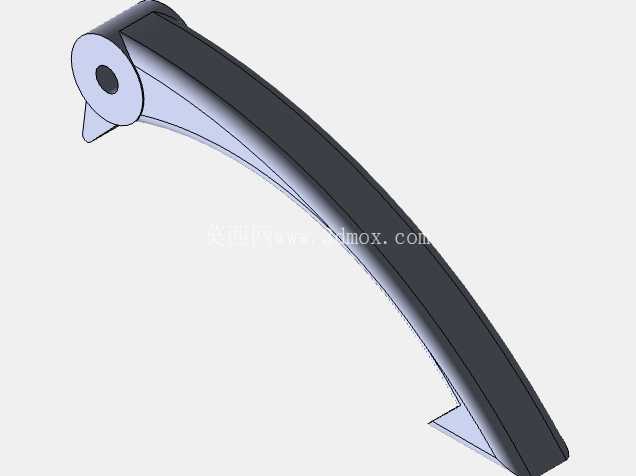

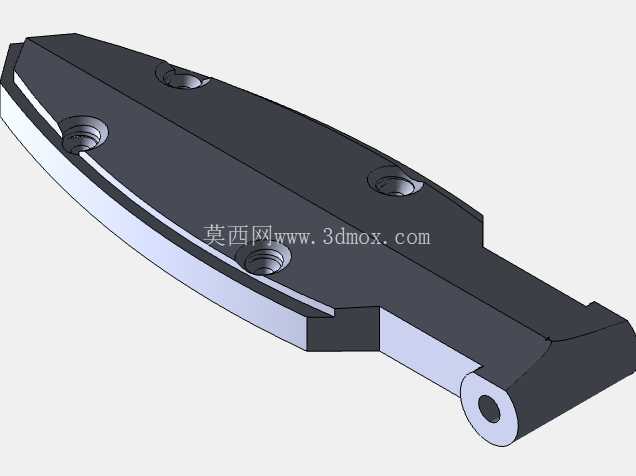

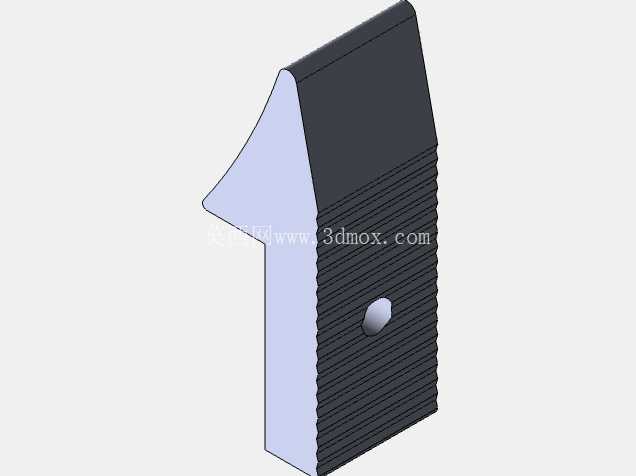

　　这款弧形锁合铰链主要应用于修道院类复古建筑的侧开式木质门扇，也可适配同弧度要求的仿古装饰门、特殊弧形舱门的开合锁止场景，替代传统分体式合页与插销的组合结构，在实现门扇绕固定轴转动的同时，端部自带的锁止凸舌可在门扇闭合到位后直接卡入门框对应卡槽，无需额外加装锁扣或插销部件，减少门扇上的外露五金件数量，适配复古建筑对外观整体性的要求。从结构设计来看，整体采用大曲率弧形臂设计，转动端为带通孔的圆柱铰座，通孔用于穿装固定销轴，铰座端面做了圆角过渡处理，避免安装和转动过程中与门框安装位发生剐蹭，弧形臂的截面采用变厚度设计，靠近铰座的位置厚度更大，承担转动过程中的主要弯矩，向锁止端逐渐收窄，在保证结构强度的前提下降低整体重量，

　　同时弧形轮廓完全贴合门扇开启时的转动扫掠轨迹，不会在门扇开合过程中与门框或门扇本体发生运动干涉。锁止端的凸舌采用斜切面设计，门扇闭合时凸舌可顺着门框卡槽的导向斜面滑入，到位后凸舌的直面与卡槽内壁贴合，实现反向锁止，避免门扇受外力意外开启，开启时只需扳动门扇带动弧形臂转动，凸舌即可从卡槽中脱出，操作逻辑简单，无需额外的解锁动作。安装边界方面，铰座端的圆柱直径适配常规直径10mm的固定销轴，安装时需在门框对应位置加工匹配的销轴安装孔，孔位同轴度公差需控制在0.1mm以内，避免转动时出现卡滞，弧形臂的内侧弧度需与门扇侧边的弧形轮廓完全贴合，安装时弧形臂通过沉头螺钉固定在门扇侧边，螺钉孔位做了沉头处理，保证螺钉安装后表面与臂体表面齐平，

　　不会突出影响外观或造成剐蹭。实际使用中，这款铰链的转动角度范围为0到110度，完全满足常规门扇的开启角度需求，在90度开启位置可通过加装简易限位销实现门扇定位，避免门扇开启过度碰撞周边墙体，整体结构无多余外露部件，适配对外观整体性要求较高的特殊门类安装场景，建模过程中已对转动副的配合间隙做了预留，单边间隙控制在0.2mm，既保证转动顺畅，又不会出现过大的旷量，长期使用过程中不易出现松动或异响问题。
