WS16-5P五触点法兰式工业连接器

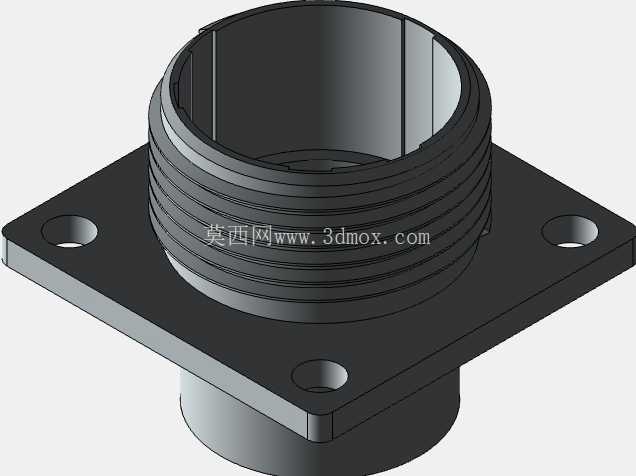

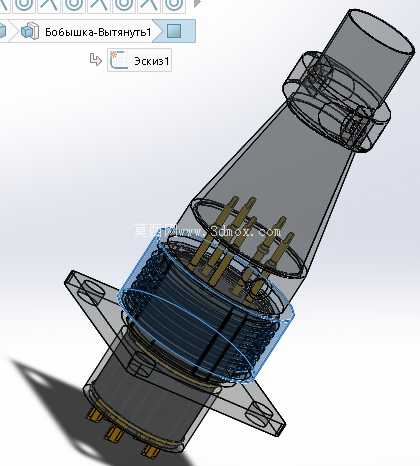

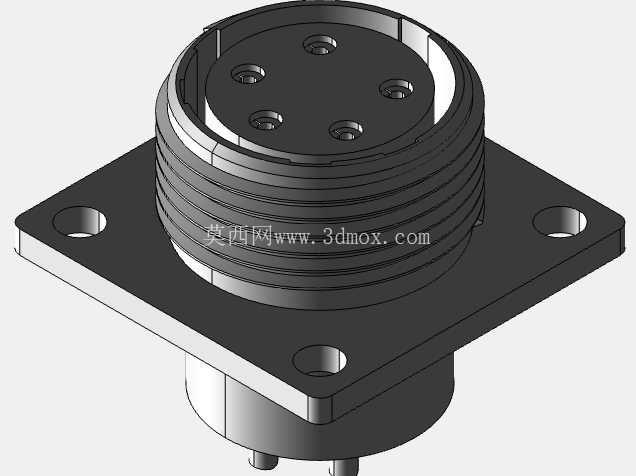

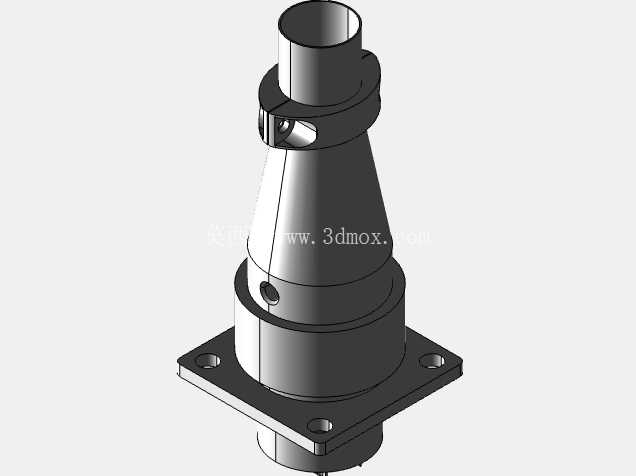

　　这款WS16-5P工业连接器，核心定位是室内工业场景下的电源、控制及自动化信号互联载体，适配各类需要稳定电路连接的室内生产设备、自动化工位单元，解决常规接插件在多尘、存在凝露风险的车间环境中接触不良、信号损耗超标的问题。从结构设计逻辑来看，整套连接器采用插头与面板插座配对的套件形式，插座端采用方形法兰安装结构，法兰上预留四个对称安装孔，安装时可直接通过螺栓固定在设备壳体、机柜面板的预设开孔位置，安装边界清晰，不需要额外设计复杂的转接固定结构，能大幅缩短设备布线环节的装配工时。插座本体设计有一体式防护盖，在插头未插接状态下可直接覆盖插合端面，避免车间内的金属碎屑、浮尘落入触点区域，也能阻挡日常清洁时的飞溅液体侵入，

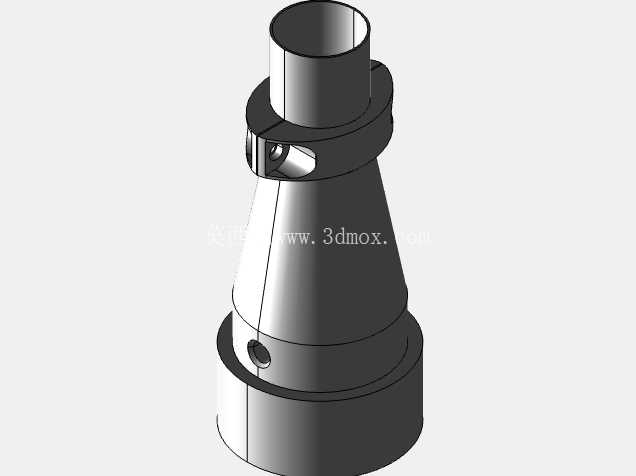

　　配合IP44的防护等级，可满足普通机加工车间、装配生产线的常规环境使用要求，不需要额外加装外置防护套。触点部分采用镀金青铜材质，这种材质选型一方面是利用青铜的基础结构强度保证插合时的接触弹力，避免多次插拔后出现触点松垮、接触压力不足的问题，另一方面镀金层可降低接触电阻，在额定5A的电流传输、控制信号传递过程中，能将信号传输损耗控制在极低水平，不会因为接触电阻过大导致控制信号误触发、供电线路压降超差。从尺寸边界来看，该连接器触点数量为5PIN，适配接入的电缆最大外径为10.5mm，对应可容纳的电缆芯线总横截面积最大为0.75平方毫米，插头部分总长21.5mm，触点直径为1mm，插座端法兰安装的适配开孔直径为44mm，

　　额定工作电压可达500V，可同时兼容小功率供电回路与开关量控制信号的传输需求，不需要在同一安装位置分别布置电源接插件与信号接插件，能有效节省设备面板的安装空间。在实际选型应用中，这类连接器常被用于小型自动化设备的机身分线部位、模块化生产工位的快速对接环节，插合后可依靠自身结构锁紧，不会因为设备运行的轻微振动出现松脱，工作温度覆盖-40℃到85℃的区间，即使是在北方无供暖的车间冬季环境、或是设备自身存在一定温升的工况下，也能保持稳定的连接性能，不需要频繁停机检查接插件的连接状态。
