长条形绿色PCB安装基板结构设计

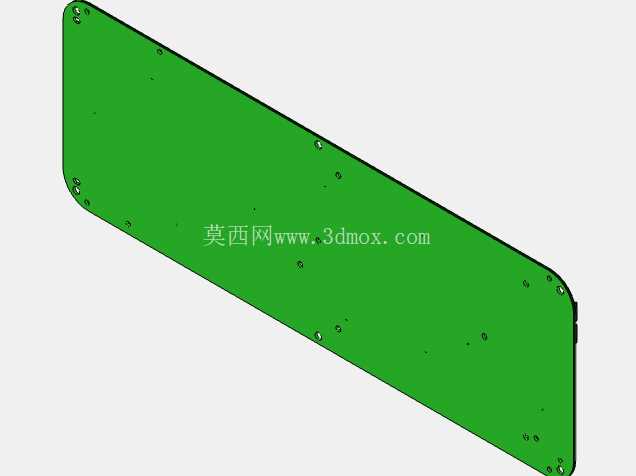

　　这款长条形绿色基板是交流稳压类电子设备内部的核心承载安装构件，日常多应用在桌面式交流稳压器、小型线性电源模块、低压配电稳压单元的内部腔体中，主要作用是为板载功率器件、采样电阻、整流桥堆、稳压芯片等电子元器件提供固定支撑，同时通过板身预设的安装孔位完成与设备金属外壳、内部散热骨架的可靠连接，避免设备运输、运行过程中元器件受震动出现引脚脱焊、移位等故障。从结构设计逻辑来看，板身整体采用窄长型轮廓，两端做了圆弧倒角处理，既可以避免安装时尖锐边角划伤操作人员、划破内部绝缘线材，也能适配多数长条型稳压设备的内部腔体轮廓，最大化利用设备内部的狭长安装空间，不会和腔体侧壁的走线槽、固定螺柱产生干涉。板身四周均匀分布的沉头安装孔，

　　孔位间距经过反复校核，完全匹配常规交流稳压器内部骨架的标准螺柱间距，安装时可以直接采用M2.5规格的沉头螺丝完成固定，沉头孔的深度设计刚好可以让螺丝帽完全没入板身平面，不会凸起刮蹭上层叠加的绝缘片或者其他电路板。板身表面预留的多个小圆点定位标记，是对应板载元器件的引脚过孔位置，建模时严格按照常规直插、贴片元器件的引脚间距做了位置校准，后续做PCB Layout或者结构装配验证时，可以直接对应点位布置焊盘、定位柱，不需要重新核对孔位间距。考虑到交流稳压器工作时内部功率器件会产生一定热量，板身没有做多余的封闭凸起结构，平整的板面可以保证和下方散热铝片的紧密贴合，热量能够快速通过板身传导到散热骨架上，避免局部热量堆积影响元器件工作稳定性。

　　板身的厚度控制在1.6mm，是常规FR-4环氧板的标准厚度，既具备足够的结构强度，不会在安装螺丝时出现板身弯折开裂的问题，也不会因为厚度过大占用过多的内部垂直空间，给上层的元器件、走线预留出足够的安全距离。在安装边界的校核上，板身的总长度、宽度尺寸完全适配常见的100W-300W桌面式交流稳压器的内部腔体尺寸，安装后板身和腔体侧壁预留有3mm以上的安全间隙，足够布置绝缘隔层、低压信号线，不会出现板身边缘和金属外壳接触导致的短路风险。建模过程中对板身所有的安装孔、倒角、定位点都做了参数化关联，后续如果需要适配不同功率等级的稳压设备，只需要调整对应参数就能快速衍生出不同尺寸的版本，不需要重新绘制整体轮廓，能够大幅缩短同系列产品的结构开发周期。
