交流稳压设备配套接口电路板结构设计

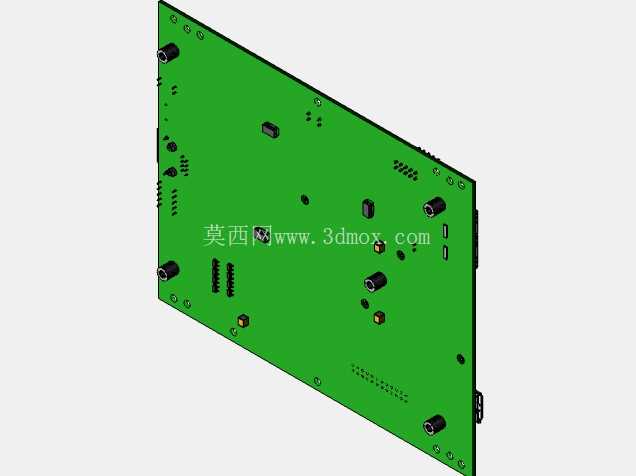

　　在交流稳压类电力电子设备的整机结构布局中，接口电路板承担着外部信号接入、功率回路转接、功能模块互联的核心作用，其结构设计合理性直接影响整机装配效率、运行稳定性与后期维护便捷度。这块电路板采用FR-4环氧玻纤基材，板面布局遵循强弱电分离原则，将音频类信号接口、电源输入输出接口沿板边三个侧边排布，预留足够的插拔操作空间，避免接线后线缆与板上贴片元件产生干涉。板上贴片元件的排布避开了安装孔位与结构支撑柱的对应区域，四个角位预留的固定孔匹配机箱内部的铜柱安装尺寸，安装后板面与机箱底板保持3mm安全间距，防止焊接引脚与金属机箱接触引发短路风险。设计阶段充分考虑生产制程的可制造性，贴片电阻、电容、二极管等元件统一采用0805封装规格，

　　排布方向一致，适配SMT回流焊的生产工艺要求，减少人工补焊的工序占比；直插式接口元件的焊盘尺寸做了加大处理，提升焊接后的机械强度，应对日常插拔接口时产生的外力冲击，避免焊盘脱落导致的功能失效。板上预留的多组排针座用于连接稳压控制模块、电压采样模块与显示操作面板，排针间距采用标准2.54mm规格，适配通用排线连接，降低线束定制成本。板面走线做了等长处理的区域对应信号传输回路，减少信号传输延迟带来的稳压控制偏差，功率回路的走线宽度根据载流量做了加宽设计，满负载运行时走线温升控制在安全范围内，避免长期高温加速基材老化。从整机装配的角度看，这块板的外形轮廓做了切角处理，完美适配机箱内部的安装腔体，不会与机箱侧壁的加强筋产生装配干涉，

　　板边预留的接地焊盘通过铜柱与机箱壳体连通，构建完整的电磁屏蔽回路，降低外界电磁干扰对稳压采样信号的影响，提升设备在复杂电磁环境下的运行可靠性。日常维护时，无需拆解整机其他模块即可单独拆下该板进行接口更换或元件检修，大幅降低后期运维的时间成本。
