CM3接口工业控制电路板结构设计

　　这款CM3接口工业控制电路板的结构设计，核心围绕工业现场电源转换与信号交互的实际需求展开，在做整体布局时首先考虑的是工业控制柜内的安装适配性，板体采用标准矩形裁切，边缘预留统一规格的安装孔位，孔位间距匹配DIN导轨安装附件的固定尺寸，同时兼容螺丝直接固定的安装方式，安装边界预留足够的安全间隙，避免板边元件与柜体金属结构、相邻板卡发生干涉。从实际应用场景来看，这类板卡多用于工业自动化控制柜内部，承担前端电源整流稳压、多路信号转接传输的功能，板上集成的多组不同规格接口，分别对应电源输入、控制信号输出、通讯链路连接的不同需求，在布局时将大尺寸电源接口、重载接插件统一布置在板体一侧边缘，方便现场布线时线缆从柜体侧面进线端直接对接，减少线缆弯折半径，降低布线施工难度，同时避免大电流走线与弱信号走线交叉干扰。

　　板上元件排布遵循功率分区原则，电源转换区域的发热元件集中布置在板体通风侧，预留散热间隙，对应位置不布置高度过高的元件，保证柜内冷却气流可以顺畅流过发热区域，带走工作产生的热量；信号处理区域的元件采用紧凑排布，缩短信号走线长度，减少信号传输过程中的衰减与干扰，不同功能区域之间预留清晰的隔离带，既方便生产过程中的分区域焊接作业，也便于后期维护时快速定位故障元件。在接口设计上，板载的多组针座接口采用防呆结构设计，不同功能的接口针脚定义、外形尺寸做差异化处理，避免现场接线时出现插反、错插的问题，接口的焊接位置做了加强结构设计，在板体对应位置增加焊盘面积，提升接口的抗拉扯能力，适配工业现场布线时可能出现的线缆拖拽受力场景。

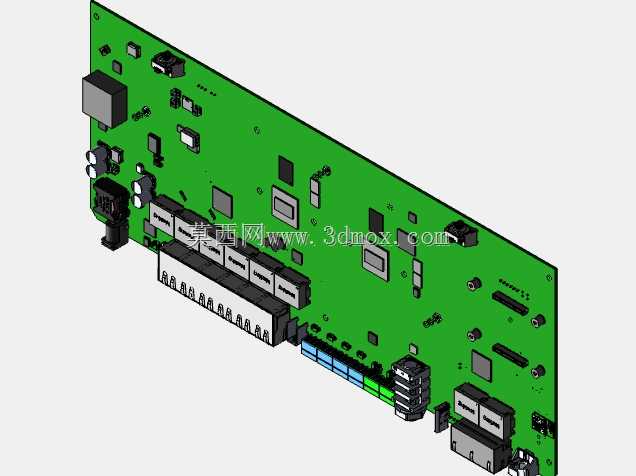

　　板体上的固定孔位周围做了露铜处理，安装时可以通过铜柱与柜体接地端可靠连接，提升板卡的抗电磁干扰能力，适配工业现场复杂的电磁环境。在元件高度控制上，板体最高元件的高度控制在标准工业板卡的限高范围内，保证板卡可以插入标准间距的控制柜插槽，也可以叠层安装在空间紧凑的小型控制箱内，板体背面的元件采用低高度贴片封装，避免背面元件凸起影响板卡贴装在安装背板上。做这款板卡的三维结构设计时，所有元件的建模都匹配实际量产元件的真实尺寸，包括接插件的插针长度、贴片元件的焊盘位置、固定孔的沉头深度都做了1:1还原，在设计阶段就完成了装配干涉检查，验证所有接口对接时的空间余量，避免实际生产组装时出现元件碰撞、接口无法完全插入的问题。

　　针对板上的大尺寸电解电容、电感这类较重的元件，在布局时尽量靠近安装孔位布置，减少板卡受震动时元件引脚的受力，提升板卡在震动工况下的使用寿命，适配工业现场设备运行时产生的持续震动环境。板体边缘做了圆角处理，避免安装作业时板边毛刺划伤操作人员，也防止板边尖锐部分破坏线缆绝缘层。在走线空间预留上，板层结构设计时预留足够的走线通道，电源走线的宽度匹配对应回路的最大载流量，信号走线做等长处理的空间预留，保证高速信号传输的稳定性。
