Mavic3E无人机比例控制器结构设计

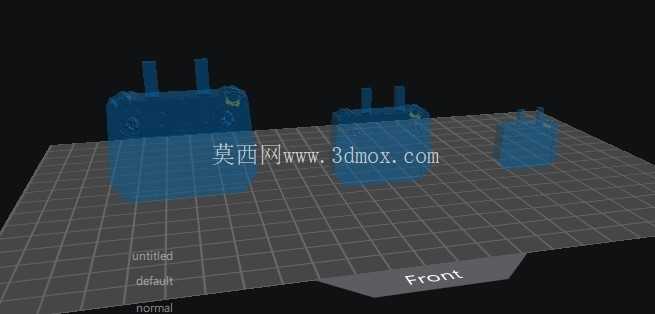

　　这套比例控制器的三维结构设计，核心面向工业级无人机外场作业的操控需求展开，在做结构排布之前，首先梳理了航测、电力巡检、应急测绘这类典型作业场景的实际使用痛点：外场作业时操作人员往往需要长时间持握设备，同时要在强光、低温、偶尔有降雨的环境下完成摇杆微调、功能按键触发、作业参数快速切换等操作，因此结构设计首先围绕持握手感与操作可靠性做基准约束。从外形尺寸来看，整体采用对称式分体布局，三个不同比例的模型分别对应1:1实机尺寸、1:2展示验证尺寸、1:4缩比验证尺寸，其中1:1实机版本的持握区域做了内收弧面处理，弧面曲率匹配成年男性手掌自然弯曲的贴合角度，避免长时间持握产生的局部压应力集中；摇杆安装位置设置在持握状态下拇指自然覆盖的区域，

　　摇杆的安装边界预留了±15度的摆动余量，周边30mm范围内不设置凸起按键，防止摇杆打满行程时与周边结构产生干涉。设计思路上没有采用消费级遥控器常见的一体化外壳结构，而是将控制主板仓、电池仓、天线安装座做了分舱隔离：电池仓设置在控制器下部重心位置，装入电池后整体重心落在持握区域的几何中心，避免长时间举持操作时设备出现头重脚轻的下坠感；天线安装座设置在控制器顶部两侧，安装面做了15度的外倾角度，保证天线展开后信号辐射范围覆盖无人机作业的典型前向空域，同时预留了天线折叠的收纳间隙，折叠后天线不会突出外壳最大轮廓边界，方便放入作业防护包携带。功能特性层面，控制器正面的功能按键做了分区排布，高频使用的返航、拍照、

　　录像按键设置在食指自然触碰的上沿位置，按键的按压行程设置为1.2mm，按压力度控制在2.5N-3N区间，既保证戴薄款劳保手套操作时能清晰感知按压反馈，又不会因为外力误触触发功能；侧面预留了数据接口的安装沉台，沉台深度匹配通用防水胶塞的安装尺寸，接口位置避开持握时手掌覆盖的区域，避免插线时影响持握稳定性。在安装边界的校核上，所有内部元器件的安装柱位都做了0.2mm的安装间隙预留，外壳合模面设置了0.8mm宽的密封胶条安装槽，满足户外作业的基础防尘防泼溅要求；缩比模型的结构完全复刻实机的装配关系，可用于前期的结构验证、展示样件3D打印制作，也能作为教学场景下的航电设备结构参考样件，帮助从业者理解手持操控设备的结构排布逻辑与人机工程设计要点。
