多旋翼Mavic 3E无人机缩放结构三维建模

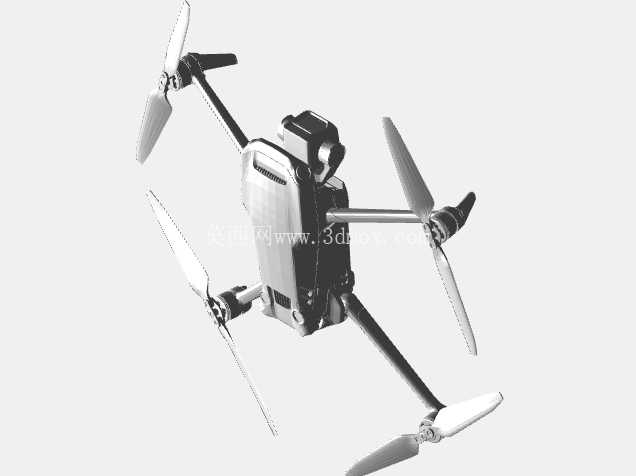

　　这套缩放建模成果围绕多旋翼航拍航测无人机的机体结构展开，还原了不同比例下Mavic 3E机型的结构特征，可用于航测作业方案推演、设备搭载适配验证、教学演示场景的结构展示。从实际作业场景来看，这类缩放模型能够在前期航线规划阶段，帮助作业团队直观理解不同起飞场地的空间适配性，比如在林区巡检、电力线路巡查、地形测绘作业前，可通过等比例缩放的模型模拟无人机起降姿态、旋翼转动安全边界，避免实际作业中出现碰撞障碍物、起降空间不足的问题。建模过程中优先还原了机臂折叠后的收纳尺寸、展开后的旋翼旋转半径，机臂与机身的铰接位置做了结构简化但保留了转动副的空间位置关系，能够直观展示折叠状态到展开状态的空间尺寸变化，方便配套收纳箱设计、

　　车载挂载支架的尺寸匹配。机身主体的载荷舱位置预留了标准的搭载接口空间，可对应不同航测相机、喊话器、抛投装置的安装边界验证，在做定制化载荷改装时，可直接通过缩放模型核对载荷与机身的干涉情况，不用反复调用全尺寸模型做装配校验，能大幅缩短改装方案的验证周期。旋翼部分的建模保留了桨叶的翼型轮廓与电机安装座的相对位置，在做风场模拟、飞行姿态仿真时，可根据不同缩放比例调整参数，快速验证不同载荷条件下的旋翼下洗流影响范围，尤其是在靠近建筑物、电力线作业时，能通过缩放模型直观判断气流扰动对飞行稳定性的影响。建模时对机身底部的视觉传感器、避障模块的安装位置做了精准还原，可用于验证不同作业角度下传感器的视野覆盖范围，避免搭载外置载荷时遮挡避障传感器、

　　影响飞行安全。机身上的散热格栅、电池仓卡扣位置也做了对应比例的还原，在做无人机防护配件设计时，比如防雨罩、防撞架的结构设计，可直接通过缩放模型核对安装点位，确保配件不会遮挡散热通道、影响电池拆装效率。不同缩放比例的模型统一了坐标系原点，均设置在机身底部重心位置，方便在装配环境中快速对齐，适配不同仿真场景的调用需求，不管是做飞行动画演示、作业流程模拟，还是做配套设备的结构适配，都能直接调用对应比例的模型，减少重复调整坐标的工作量。
