图书馆屋顶砌体女儿墙建筑结构设计

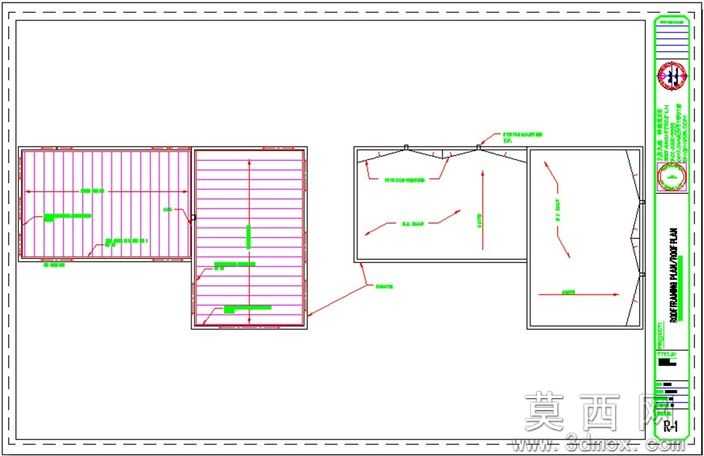

本设计围绕图书馆建筑的屋顶框架与砌体女儿墙展开，采用三维建模思路完成整体屋顶构造的方案规划，建模过程中首先梳理图书馆建筑的整体屋面轮廓，依据建筑功能分区划分不同的屋面板块，针对不同板块的排水走向、结构受力需求，逐一排布屋面的檩条、支撑构件，明确各结构构件的连接节点位置与尺寸关系。在屋面框架的建模环节，重点还原不同区域屋面的坡度设计，针对双坡屋面、平屋面的不同构造形式，分别设置对应的结构支撑体系，确保屋面荷载能够均匀传递至下部建筑主体结构，同时预留出屋面检修、排水设施的安装空间，避免结构构件与后续附属设施产生位置冲突。针对砌体女儿墙部分，建模时严格遵循建筑构造规范，明确女儿墙的砌筑厚度、高度参数，设置对应的压顶构造与拉结筋排布位置，还原女儿墙与屋面框架的连接节点，确保女儿墙的结构稳定性，同时兼顾屋面边缘的防护功能与建筑立面的美观性。建模过程中对不同功能的构件进行分层管理，将屋面结构层、防水层、保温层的构造层次逐一体现，清晰标注各构造层的厚度与材质要求，针对屋面的排水坡度、分水线位置进行精准定位，确保屋面排水路径顺畅，无积水隐患。整体设计以建筑实际施工需求为核心，三维模型完整呈现了图书馆屋顶从框架排布到砌体女儿墙施工的全流程构造逻辑，所有构件的尺寸、位置均经过合理性校验，既满足结构受力的安全要求，也匹配图书馆建筑的功能使用需求，为后续的施工落地提供清晰直观的三维参照，也为同类型公共建筑的屋顶构造设计提供可参考的建模思路。
