带支架椭圆壳体多孔安装座结构设计

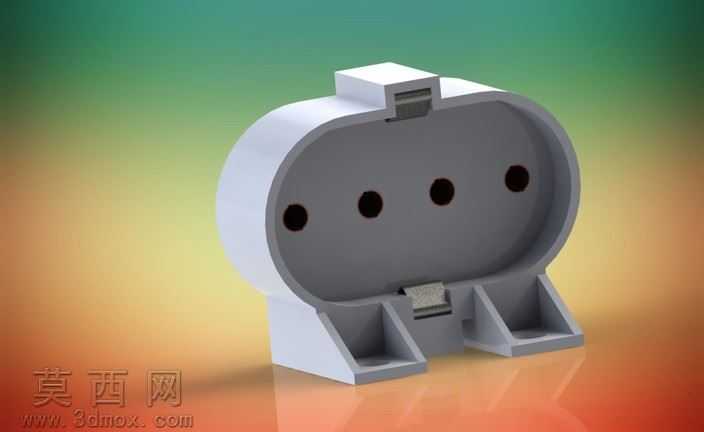

本作品采用三维参数化建模方式完成整体结构设计，建模过程中优先采用草图驱动特征的逻辑，先绘制主体椭圆轮廓的基准草图，通过拉伸凸台生成基础壳体胚体，再对壳体内部进行抽壳处理，预留均匀的壁厚以兼顾结构强度与轻量化需求。建模阶段针对壳体正面的四个等距排布安装孔，采用线性阵列特征完成孔位布局，保证孔位间距的尺寸精度，避免逐个开孔带来的尺寸误差。顶部的卡扣结构采用单独的草图绘制与拉伸切除组合完成，卡扣的卡槽深度与卡扣凸起尺寸经过反复调整，确保卡扣配合的松紧度处于合理区间，既可以实现便捷的扣合装配，也能保证装配后的连接稳定性。底部的两个对称支撑脚采用加强筋结构设计，在支撑脚与主体壳体的连接位置添加三角加强筋，通过筋特征快速生成加强结构，有效提升支撑部位的抗弯折能力，避免壳体放置或装配时出现支撑脚断裂的问题。渲染阶段采用哑光工程塑料材质赋予整体模型，材质表面设置轻微的磨砂质感，还原普通工业塑料件的真实视觉效果，场景采用渐变暖色调背景，搭配柔和的环境光与定向补光，突出模型的结构轮廓与细节特征，避免阴影过重遮挡结构细节。设计思路上优先考虑零件的装配适配性与结构实用性，整体壳体的椭圆造型适配对应安装部件的外形轮廓，正面的四个安装孔用于对应元器件的定位安装，顶部卡扣用于上盖的快速扣合，底部支撑脚用于将整体结构稳定固定在对应基座上，所有结构特征均围绕实际装配使用需求设计，没有冗余的装饰性结构，虽然当前版本属于初步设计阶段，部分细节的倒角、圆角处理尚未完全细化，部分配合尺寸还未做公差标注，但整体结构框架完整，清晰展现了该类壳体安装座的核心结构逻辑，可作为同类塑料壳体零件设计的参考基础，后续可根据实际装配需求进一步细化壁厚公差、卡扣配合精度以及安装孔的孔径尺寸，完成更具生产指导性的细化模型。
