三重叠式线缆固定夹具结构设计

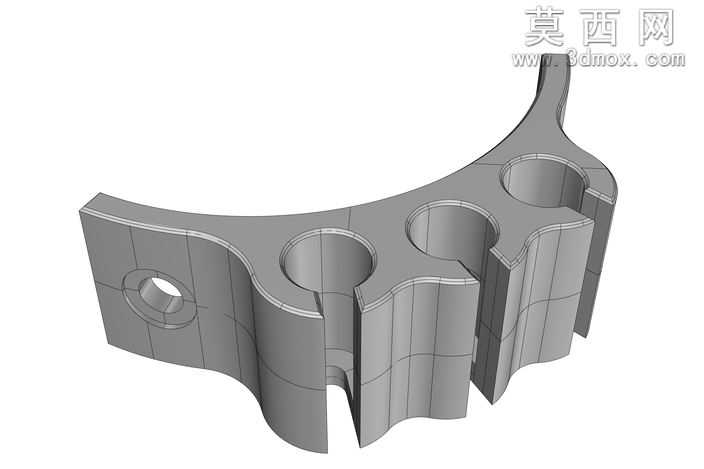

本作品为三重叠电缆夹具的三维参数化设计模型，建模阶段采用实体拉伸、切除、圆角过渡等基础特征构建整体轮廓，针对夹具的安装定位孔、三组线缆容纳腔、侧边限位凸台等结构做了精准的尺寸约束，确保各腔体同轴度、安装孔位公差符合机械加工的常规工艺要求。模型构建过程中优先采用对称建模思路，以夹具纵向中心面为基准完成单侧特征绘制后做镜像处理，既保证了结构对称性，也提升了建模效率，针对线缆容纳腔的边缘做了圆弧倒角处理，避免安装使用过程中尖锐棱边划伤线缆外绝缘层，提升使用安全性。材质渲染阶段采用哑光金属灰的工程塑料质感材质，模拟实际生产中常用的增强尼龙材质视觉效果，对安装孔内壁、腔体接触面做了细微的粗糙度区分，还原真实零件的表面质感，同时添加柔和的环境光与定向光源，清晰呈现模型的结构层次与轮廓细节，无过度曝光或阴影遮挡关键结构的问题。结构设计上，该夹具采用一体化成型结构，单侧设置带沉头的安装固定孔，可通过螺栓完成与安装基面的固定，三组并排的线缆容纳腔可同时固定三根同规格电缆，腔体外侧设置波浪形限位筋，既可以提升夹具与线缆外壁的摩擦力，避免线缆发生轴向窜动，也能增强夹具自身的结构强度，减少长期使用过程中的形变概率，夹具端部设置向上延伸的定位挡边，可在多组夹具叠装时起到限位对齐作用，适配多层布线的安装场景。设计思路围绕电缆布线场景的实际需求展开，兼顾安装便捷性与固定可靠性，整体结构无冗余设计，所有特征均服务于线缆固定、安装定位、叠装对齐的核心功能，模型特征树逻辑清晰，参数可编辑调整，可根据实际使用的线缆直径快速修改腔体尺寸，适配不同规格的电缆固定需求，整体结构符合机械加工与注塑成型的工艺要求，无倒扣、薄壁等不利于生产的结构缺陷。
