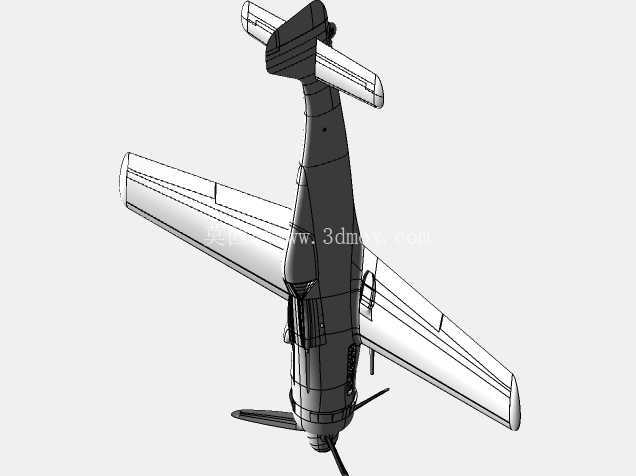

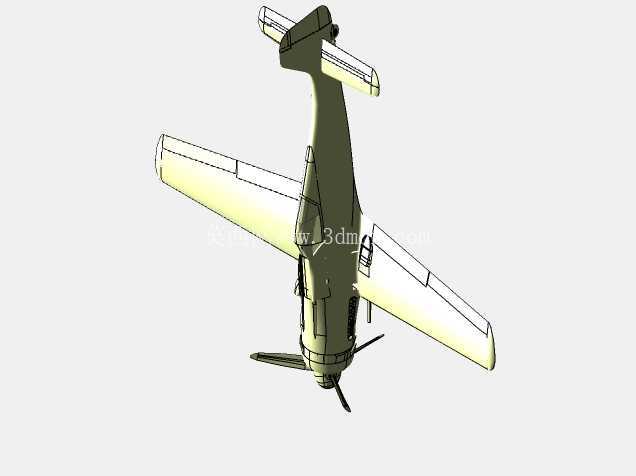

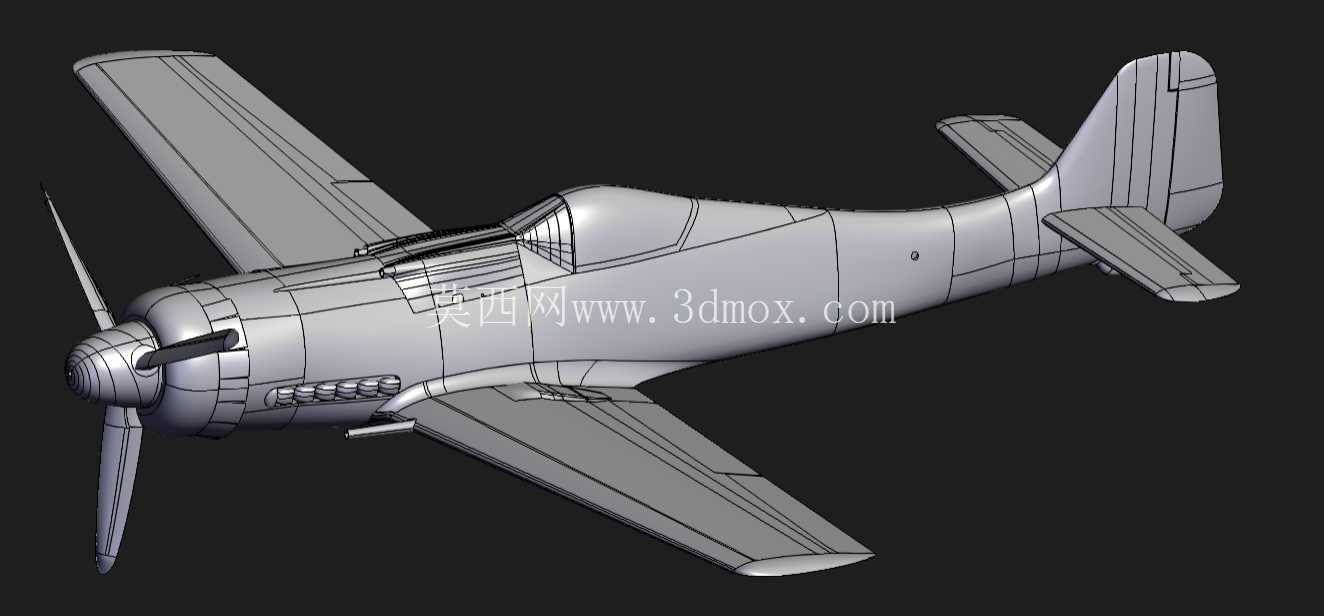

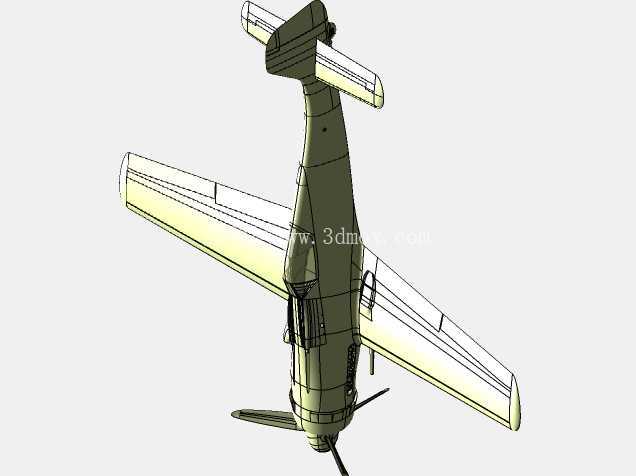

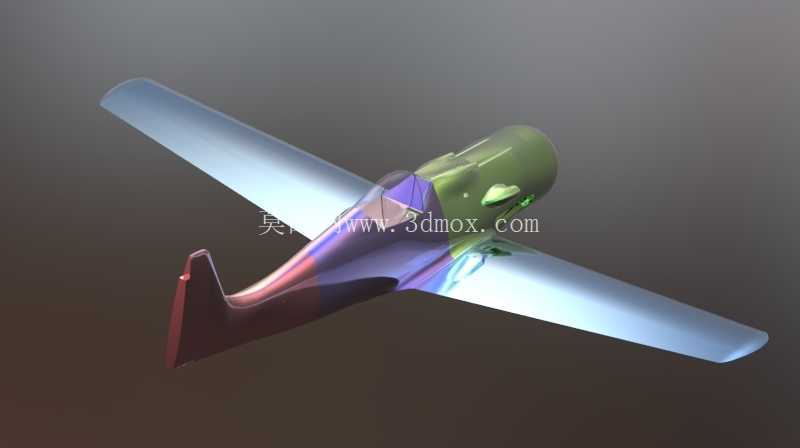

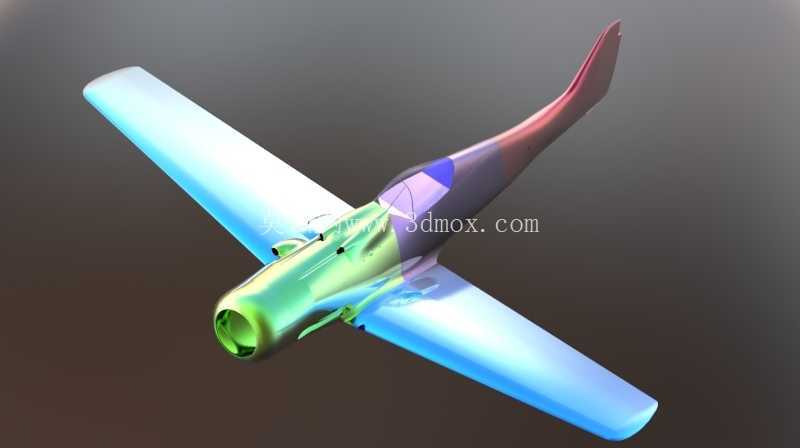

福克沃尔夫FW190-D9战斗机外观结构三维建模

　　该模型还原了二战经典活塞螺旋桨战斗机FW190-D9的完整外部结构，建模过程中优先保证气动外形的曲面连续性，机身主体采用NURBS曲面拼接构建，从机头整流罩到机尾尾椎的纵向型线严格匹配实机的修形逻辑，避免曲面出现曲率突变影响后续气动仿真的参考价值。机头位置的星型发动机整流罩做了分段式结构处理，预留了散热百叶窗的安装贴合面，螺旋桨桨叶的翼型截面从根部到尖部做了渐变扭转，还原了实机桨叶的气动设计特征，桨毂与桨叶的连接位置做了圆角过渡处理，避免应力集中的结构缺陷。机身中段的座舱盖采用水泡型曲面构建，框架位置的凸起结构与机身蒙皮做了共面处理，保证装配间隙符合实机的制造公差范围，机翼部分从翼根到翼尖的翼型采用渐变厚度设计，

　　前缘缝翼与后缘襟翼的分界位置做了清晰的结构分割，可直接用于后续的活动面结构拆分设计，机翼下表面的武器挂架接口预留了标准安装平面，可适配不同类型的外挂载荷模型。尾翼部分的垂直安定面与水平安定面均按照实机的安装角做了角度定位，方向舵与升降舵的分割线位置做了0.8mm的缝隙模拟，还原实机的活动面间隙特征，尾轮与主起落架的收纳舱轮廓完全贴合机翼与机身的内部空间边界，起落架支柱的安装座位置做了加强筋结构的还原，符合战机起落架的受力设计逻辑。从应用场景来看，该模型可用于航空科普教具的结构展示、军事题材仿真场景的资产搭建、航空爱好者的静态模型制作参考，也可作为老式活塞战机气动研究的基础外形模型，建模时所有曲面均做了G2连续处理，

　　导入各类三维软件后不会出现破面问题，外形尺寸按照实机1:1比例构建，翼展、机身长度、机高的边界尺寸完全匹配公开的实机参数，可直接用于1:1仿真模型的结构拆分生产，也可缩放比例用于不同尺寸的航模设计参考，机身表面的蒙皮铆接线做了浅浮雕式的结构处理，既保证了细节还原度，又不会因为面数过高影响大场景下的渲染效率。
