专业DJ打碟设备组合操作台结构设计

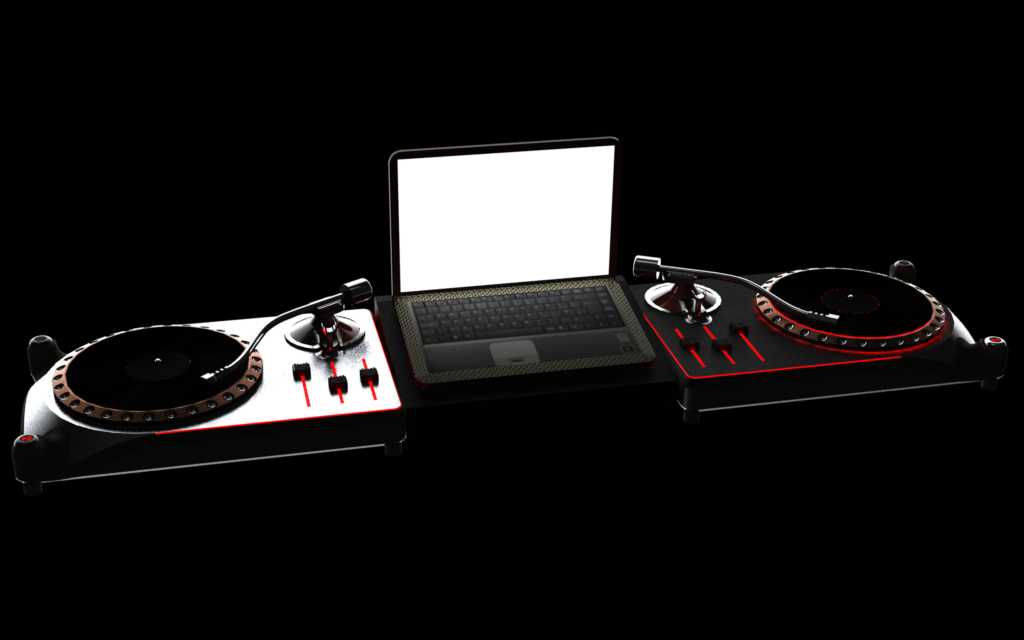

这套DJ打碟设备组合操作台的三维结构设计，核心围绕现场演出的实际操作需求展开，整体布局充分考虑了DJ从业者长时间站立操作的人机工程学边界，所有操作控件的排布都经过实际操作动线的反复校验。整套设备采用双黑胶唱机搭配中央混音控制单元的经典布局，中间预留的笔记本放置位做了下沉式限位处理，避免演出过程中设备滑动移位，台面边缘做了圆弧过渡处理，防止操作人员磕碰受伤。两个唱盘单元的台面高度与混音台保持齐平，唱臂的活动区域预留了足够的操作空间，不会与周边的推子、旋钮产生干涉，每个唱机单元旁的功能按键区做了轻微的抬升处理，方便操作人员在盲操作状态下快速定位控件位置。混音单元的推子排布遵循常规演出的操作逻辑，横向排列的音量推子间距控制在18毫米，既不会因为间距过小导致误触，也不会因为间距过大增加手部移动的行程，高频使用的交叉推子做了下沉式安装，推子帽高出台面3毫米，刚好适配手指快速搓动的操作幅度。台面上的所有接线口都集中布置在设备后侧的理线槽区域，走线槽做了隐藏式设计，既避免线材外露干扰操作，也能防止演出过程中线材被拉扯导致信号中断，设备底部预留了标准的机架安装孔位，可以直接固定在标准DJ演出台架上，也可以单独放置在平面台面上使用。整套设备的外形尺寸控制在1400毫米长、500毫米深、120毫米高的范围内，刚好适配绝大多数演出场地的标准操作台尺寸，不需要额外定制台架即可直接部署。设备的外壳采用钣金折弯加表面喷塑的工艺设计，边角处做了R10的圆角处理，既提升了结构强度，也避免运输安装过程中划伤人员或其他设备。每个功能模块都做了独立的快拆结构设计，单个模块出现故障时可以单独拆卸更换，不需要拆解整套设备，大幅降低现场演出的应急维护难度。唱盘单元的转盘部分预留了标准黑胶唱片的放置位，转盘中心的定位轴高度控制在7毫米，刚好适配标准12寸黑胶唱片的中心孔定位，转盘周边的防滑圈做了嵌入式安装，与台面保持齐平，不会突出台面影响唱片放置。混音单元的旋钮都采用带防滑纹路的标准尺寸旋钮，旋钮的阻尼参数按照演出操作的反馈需求做了匹配，旋转过程中的段落感清晰，方便操作人员快速判断参数调整幅度。台面上的状态指示灯都做了柔光处理，亮度控制在合适的范围内，既可以在昏暗的演出环境中清晰识别设备状态，也不会因为亮度过高干扰现场的灯光效果。笔记本放置位的尺寸适配15寸及以下尺寸的演出用笔记本电脑，放置位表面做了防滑橡胶垫处理，橡胶垫厚度2毫米，既可以固定笔记本位置，也能缓冲演出过程中的震动，避免笔记本硬盘因为震动出现故障。整套设备的重量分布经过优化，两个唱机单元分别布置在左右两侧，重量较大的电源模块布置在设备后部中央位置，保证整套设备放置在台面上时重心稳定，不会因为操作人员按压推子或搓动唱片导致设备倾斜。设备的散热孔都布置在底部和后侧，不会因为液体泼洒直接进入设备内部，同时散热孔的开孔尺寸控制在3毫米以内，避免杂物掉入设备内部造成电路短路。操作台面的所有控件标识都采用蚀刻填漆工艺，不会因为长期摩擦导致标识磨损脱落，方便操作人员在光线不足的环境下快速识别控件功能。整套结构设计完全匹配现场演出的实际使用场景，从操作动线、安装部署、维护检修、安全防护等多个维度做了针对性的结构优化，所有尺寸边界都经过实际操作场景的反复验证，不存在结构干涉或操作不便的问题，可以直接用于同类设备的结构开发参考，也可以作为演出场景设备布局规划的三维参照模型。
