仿生跑步姿态人形机械装置结构设计

这款仿生类人形机械结构的设计，最初瞄准的是科教演示、仿生运动机构验证这两类核心应用场景，在高校机械原理课堂、科普展馆互动展项、小型仿生运动实验平台搭建中都能适配。从实际用途来看，它并非面向重载工业作业场景，而是侧重展示双足运动的步态逻辑、多关节协同运动的配合关系，能够直观呈现跑步过程中肢体的姿态变化、重心转移路径，帮助学习者理解仿生运动机构的设计逻辑，也可作为小型仿生机器人研发阶段的原理验证载体，测试关节活动范围、运动干涉边界等核心参数。

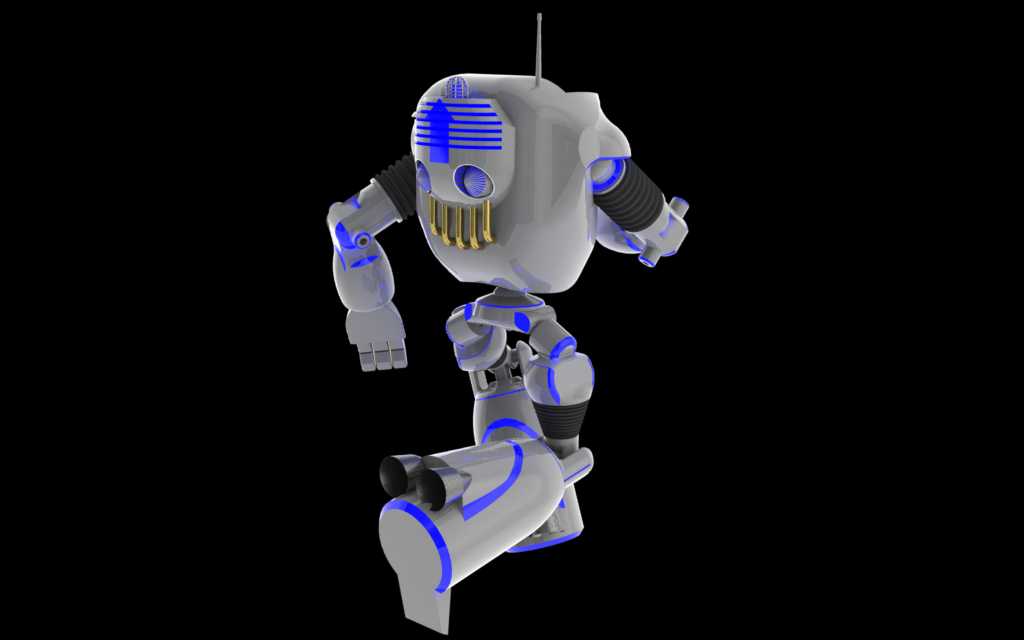

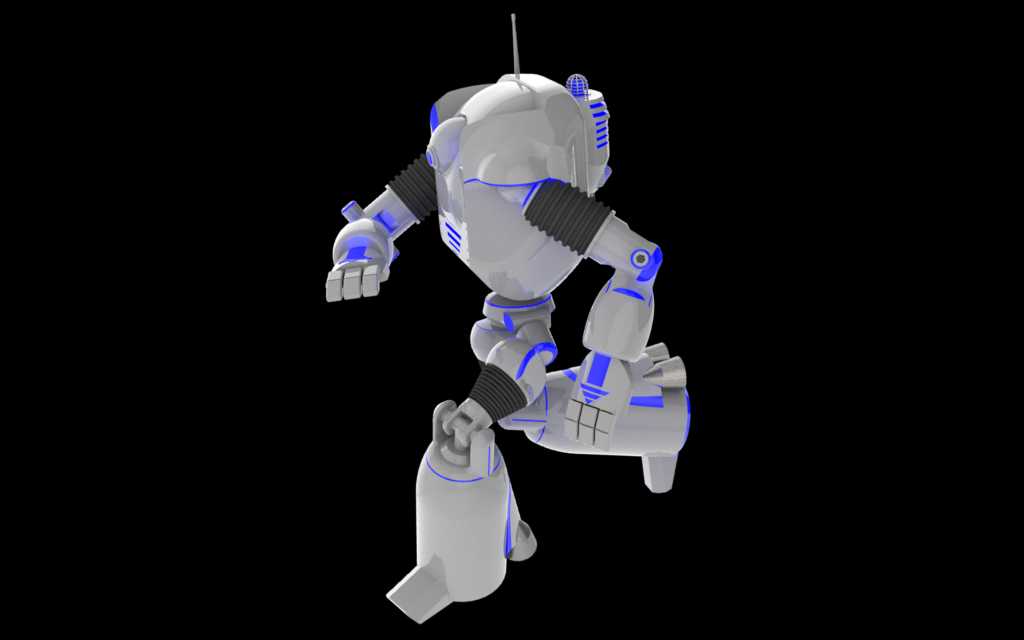

功能特性层面，整个结构围绕跑步姿态的动态呈现做了针对性设计，上肢部分的肩、肘双关节预留了足够的摆动角度，能够匹配跑步过程中手臂前后摆臂的自然幅度，关节处采用的波纹式防护结构，既可以在运动过程中对内部传动部件形成遮挡防护，避免杂物进入关节铰接处造成卡滞，也能在外观上还原类人肢体的分段视觉效果。下肢部分的髋、膝、踝三个核心铰接点，按照人类跑步时的关节活动阈值做了角度限位设计，尤其是单腿支撑、蹬地发力的姿态下，踝关节的偏转角度能够适配足部落地时的姿态调整，避免出现结构硬干涉；足部采用了前窄后宽的支撑轮廓，在静态展示跑步姿态时能够保证整体重心落在支撑面范围内，不会出现倾覆问题。躯干部分做了轻量化的腔体设计，内部预留了标准的安装位，可以根据后续的功能拓展需求，加装小型舵机、控制板、传感模块等元器件，不需要对原有主体结构做破坏性修改。

设计思路上，整个结构没有采用复杂的一体化外壳设计，而是将肢体拆分为多个独立的分段模块，每个模块之间通过铰接结构连接，这种拆分方式一方面降低了单个零件的加工难度，无论是采用3D打印做原型验证，还是采用机加工方式做金属样件，都能快速完成零件制备；另一方面也方便后续调整肢体比例，只需要更换对应分段的零件，就可以适配不同身高比例、不同步态特征的仿生结构需求。在关节阻尼的设计上，铰接位置预留了阻尼件的安装槽，可以根据展示或者实验的需求，调整关节的转动阻尼，既可以在无动力状态下保持固定的跑步姿态用于静态展示，也可以在加装动力部件后，实现平滑的关节转动，不会出现松旷晃动的问题。外观上采用灰白为主、蓝色点缀的配色方案，蓝色标识块对应各个关节的核心转动位置，能够让观察者快速识别机构的运动节点，更清晰地理解运动传递路径。

外形尺寸与安装边界方面，整体结构按照1:12左右的类人比例设计，整体高度控制在300mm以内，肩宽控制在120mm左右，前后方向的最大轮廓尺寸在跑步姿态下不超过180mm，不需要占用过大的展示或安装空间。安装固定位置设置在足部底面，预留了标准的M3螺纹安装孔，可以直接固定在展示台架或者实验平台上，安装孔的孔距按照通用的实验平台安装孔位做了匹配，不需要额外制作转接板。在运动边界校核上，整个结构在模拟完整跑步步态的过程中，肢体摆动的最大外轮廓不会超出底座安装面的范围，不会和周边的其他展项、实验设备发生碰撞；各个关节在最大活动角度下，相邻的肢体分段之间预留了不小于2mm的安全间隙，即使存在小范围的加工误差，也不会出现运动过程中的零件摩擦、卡滞问题。结构的所有棱角位置都做了R2以上的圆角处理，在科教展示场景下使用时，能够避免尖锐边角造成的磕碰伤害，符合公共展示设备的安全设计要求。
